Трассировка и поиск повреждений индукционным методом

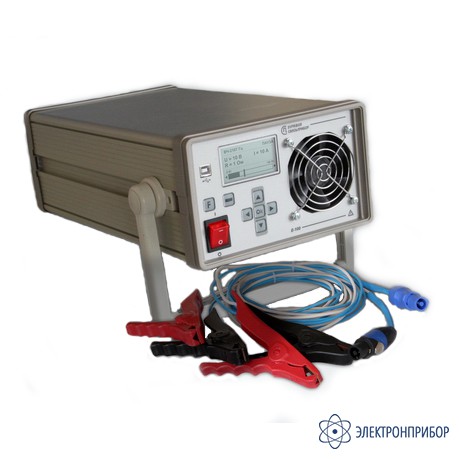

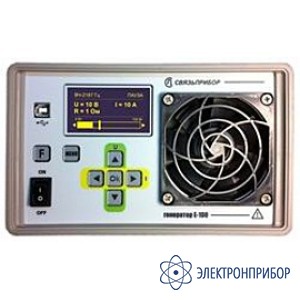

Е-100 — генератор силовой (100 Вт) с кейсом

Код товара: 80965
  • Генератор силовой (100 вт) с кейсом Е-100 Генератор силовой (100 вт) с кейсом Е-100

    Описание генератора поискового Е-100:

    Генератор поисковый E-100 используется в качестве источника сигнала при поиске трасс и мест повреждения силовых кабелей индукционным методом. Выходная мощность генератора на согласованную активную нагрузку не менее 100 Вт.

    Особенности генератора поискового Е-100:

    • генератор сигналов с большим выходным током до 20А;
    • стандартные частоты "Поиск" 273 / 2187,5 / 6562,5 / 26 250 Гц;
    • формирование любой частоты от 300 Гц до 40 000 Гц;
    • автоматическое согласование с линией;
    • форма выходного сигнала - синус;
    • оценка сопротивления нагрузки с точностью 0,01 Ом;
    • LCD дисплей для отображения сигнального тока, напряжения и сопротивления нагрузки;
    • питание ~220В или 12-24В от внешнего аккумулятора;
    • обновление ПО через USB.

    Назначение генератора поискового Е-100:

    Генератор E-100 с автоматической регулировкой выходной мощности предназначен для формирования и подачи в линии коммуникаций испытательных сигналов с целью определения:

    • трассы воздушных и кабельных линий;
    • трассы прокладки металлических тросов и трубопроводов (водо -, нефте - и газопроводов);
    • глубины залегания коммуникаций, имеющих металлическую оболочку или металлические проводники;
    • повреждения изоляции внешних пластмассовых покровов кабелей;
    • места обрыва или короткого замыкания (КЗ) жил кабеля;
    • места обрыва троса.

  • Технические характеристики комплекта с генератором Е-100 (100 Вт) Поиск-510 Мастер:

    Активные частоты 273,5 ± 1 Гц
    2187,5 ± 1 Гц
    6562,5 ± 3 Гц
    26 250 Гц ± 12 Гц
    Частота, задаваемая пользователем1, Гц 300 - 40000
    Форма выходного сигнала синус
    Диапазон автоматического согласования с сопротивлением нагрузки, Ом 0 - 100
    Максимальная выходная мощность (не менее), Вт2 100
    Максимальный выходной ток при сопротивлении нагрузки 1 Ом, А3 20
    Максимальное выходное напряжение при сопротивлении нагрузки 100 Ом, В4 100
    Электропитание от сети переменного напряжения 50 Гц 220 В ± 20%, 1 А
    от внешнего источника 12-24 В, 15 А
    Габаритные размеры (без сумки), мм 210 х 125 х 360
    Масса прибора, кг 3
    Условия эксплуатации Температура окружающей среды,°C -20...+50
    Относительная влажность воздуха, % до 90 при 30 °C
    Атмосферное давление, кПа 86...106
    1 - в генераторе предусмотрено 5 ячеек памяти для установки пользовательских частот. Установленные частоты сохраняются в энергонезависимой памяти.
    2 - выходная мощность зависят от сопротивления нагрузки и достигают максимального значения при 100 Ом.
    3 - максимальный ток на частотах до 10 кГц, при частотах выше 10 кГц (включая 26250 Гц) максимальный ток снижается.
    4 - максимальное напряжение на частотах выше 10 кГц (включая 26250 Гц) ограничено до 40 В.

  • Комплект поставки Е-100

    № Наименование Количество
    1 Генератор E-100 1
    2 Провод для подключения выхода генератора к кабелю 1
    3 Провод для подключения питания 12-24 В 1
    4 Провод для подключения питания 220 В 1
    5 Руководство по эксплуатации 1
    6 Кейс для переноски генератора 1
