S 193, S-193, Eaglotest S193, Eaglotest S 193
Трассировка и поиск повреждений индукционным методом

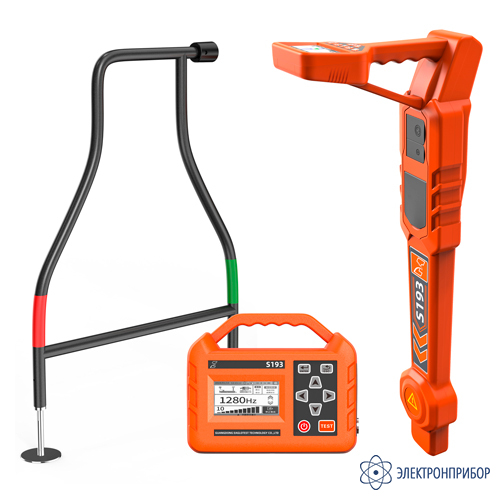

Eaglotest S193 — трассопоисковый комплекс
Код товара: 81440-
Особенности трассопоискового комплекса Eaglotest S193:
- русификация меню;
- режимы локации: минимум, максимум, размытый максимум, максимум со стрелками;
- режимы визуализации: векторный режим, режим поперечного построения графика, режим вид-план, режим определения местоположения зонда;
- динамическая индикация данных о местонахождении и направлении коммуникации при боковом удалении от ее оси: векторный режим, режим вид-план;
- графическое отображение сигнала MIN и MAX одновременно для анализа искажения: режим совмещенный минимум и максимум;
- специальный режим для локализации зондов-передатчиков: режим определения местоположения зонда;
- автоматическое усиление сигнала;
- максимальная глубина обнаружения 20 м;
- погрешность измерения глубины: ±3% (0-5 м), ±5% (5-10 м), ±10% (10-20 м);
- помехоустойчивость;
- идентификация целевой трасы: режим направленного сигнала;
- частоты приемника: "Активные: 577Hz, 640Hz, 1280Hz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10kHz, 33kHz, 66kHz, 82kHz, 201kHz Пассивные: 50Hz, 250Hz";
- сканирование частотного спектра: Discrete Fourier Transform;
- приложение для геопозиционирования;
- формирование отчетов: автоматически;
- беспроводная связь и управление по каналу 4G: дистанционное управление генератором (опционально);
- встроенный Bluetooth;
- встроенный GPS-приемник: опционально;
- встроенный GNSS RTK-приемник (опционально);
- дисплей приемника: цветной;
- органы управления приемника: сенсорный экран и мембранная клавиатура;
- источник питания приемника: Li-Ion аккумуляторная батарея;
- встроенный фонарь;
- стетоскоп-антенна (опционально);
- головные микрофоны (опционально);
- ступенчатый тест напряжения: точный сигнал наведения 15 метров до и после точки измерения 4 MОм;
- поиск повреждений изоляции: А-рамка (опционально), датчик контроля изоляции емкостный (опционально);
- частоты поиска повреждений: 640 Гц, 1280 Гц, 2,56 кГц и 3,20 кГц;
- режим усиления сигнала А-рамки: 10 кратно;
- варианты подачи сигнала: прямое подключение, индукционные клещи, индукционно;
- максимальная выходная мощность генератора: 15 Вт;
- согласование импенданса полностью автоматическое;
- защита от перегрузки и короткого замыкания;
- дисплей генератора: цветной сенсорный/монохромный;
- органы управления генератора: тач скрин/мембранная клавиатура;
- источник питания генератора: Li-Ion аккумуляторная батарея.
-
-
Технические характеристики трассопоискового комплекса Eaglotest S193:
Параметр Значение Назначение трассировка кабельных линий и трубопроводов Частоты приемника Активные частоты: 577Hz, 640Hz, 1280Hz, 2.56kHz, 3.20kHz, 4.09kHz, 8.19kHz, 10kHz, 33kHz, 66kHz, 82kHz, 201kHz
Пассивные частоты: 50Hz, 250Hz
Диапазон частот пассивного радиочастотного обнаружения: центральная частота разделена на 33kHz и 82kHzВыходная мощность 15 Вт Дисплей цветной Органы управления сенсорный экран и кнопки Вес 2 кг Антенны двойная горизонтальная антенна, 3D-вертикальная антенна (6 азимутальных стереоантенн) Диапазон максимальной глубины обнаружения 0-20 м Погрешность измерений ±3% (0-5 м), ±5% (5-10 м), ±10% (10-20 м) Дистанционное измерение и управление по каналу 4G дистанционное управление генератором (опционально) GPS встроенный GPS-приемник (опционально) Bluetooth встроенный Информация, отображаемая на дисплее уровень сигнала, глубина, ток, частота, состояние батареи, уровень сигнала, громкость; Компас, индикация стрелок влево и вправо, сигнал 4G, данные GPS,
громкость усиления сигнала, величина сопротивления изоляции контура и выходная мощность дисплеяПомехоустойчивость технология фильтрации помех Источник питания перезаряжаемая литиевая батарея Режимы работы минимум, максимум, размытый максимум, максимум со стрелками, векторный режим, режим поперечного построения графика, режим вид-план, режим определения местоположения зонда Фонарь встроенный Приложение для геопозиционирования встроено / русский язык Отчёт об испытании автоматическое создание Ступенчатый тест напряжения точный сигнал наведения 15 метров до и после точки измерения 4MΩ Идентификация 10 кабелей встроенный RTK встроенный RTK-приемник (опционально) -
Комплект поставки Eaglotest S193
№ Наименование Количество 1 Трассопоисковый комплекс Eaglotest S193 1 -
