gCAT4 Genny4, gCAT4Genny4

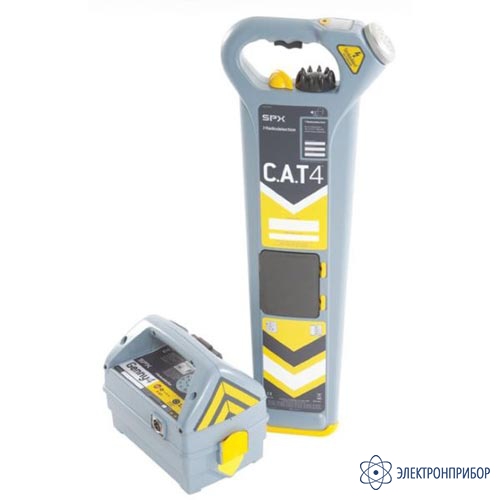

gC.A.T4 + Genny4 — трассоискатель
Код товара: 54396-
-
Гарантия
1 год
-
Производитель
Назначение трассоискателя gC.A.T4 + Genny4:
Универсальный трассоискатель gC.A.T4 с генератором Genny4 gпредназначен для обнаружения кабелей и труб со встроенным GPS, записывает координаты ваших обследований на Google картах. Локатор и генератор.
Описание трассоискателя gC.A.T4 + Genny4:
Встроенный GPS-приемник
Цифровой кабелеискатель имеет встроенный GPS/GNSS-приемник, предоставляющий данные позиционирования, которые записываются каждую секунду в его внутреннюю память. Эти точные записи данных позволяют определять – не только как работал оператор, но также и – где использовался локатор gC.A.T4. Трассоискатель имеет внутренний GPS-приемник. Это исключает необходимость работы операторов вдвоем и использования внешнего приемника, обеспечивая, таким образом, определение GPS-координат всегда, когда используется локатор. Что касается операторов – работа с локатором gC.A.T4 осуществляется таким же образом, как и со всеми другими приборами серии C.A.T, исключая необходимость в переобучении. Реализация функции GPS не требует специальных установок или настройки. Инновационная характеристика нового локатора gC.A.T4 – это его возможность захвата сигналов спутников при первом нажатии выключателя и сохранение их фиксации даже тогда, когда выключатель будет отпущен, работая при этом в режиме низкого энергопотребления. Таким образом, локатор обычно всегда готов к позиционированию по GPS, когда его начинают использовать.
Анализ данных
Возможность локатора gC.A.T4 записывать полные данные позволяет техническим специалистам просматривать типичные рабочие данные за год или более. Подробный анализ использования режимов локатора обеспечивает, благодаря встроенному GPS-приемнику, возможность, как расширенного просмотра режимов локации, использованных оператором, так и мест локации, что гарантирует применение наиболее эффективных методов работы. Используя программу C.A.T Manager для PC пользователи могут легко экспортировать файлы CSV, XLS или KML, которые могут быть импортированы в картографические сервисы, подобные Google Maps.
Режим поиска Avoidance Mode™ локатора gC.A.T4 позволяет оператору проверять зоны, предназначенные для вскрытия грунта, на наличие сигналов промышленной частоты, и сигналов генератора Genny4 и определять точное положение коммуникаций за один проход. Вертикальная столбчатая диаграмма "с отметкой максимального уровня" на данном проходе позволяет пользователю быстро распознать и нацелиться на определенный заглубленный проводник. Генератор Genny4 обеспечивает одновременный вывод высококачественного двухчастотного сигнала. Параллельно с известным сигналом 33 кГц, предназначенным для общей локации, генератор Genny4 передает специализированную частоту для локации объектов небольшого диаметра, которая облегчает локализацию таких коммуникаций, как телевизионные кабели и линии уличного освещения, включая ответвители. Для сложных мест локации функция усиления сигналов позволяет сигналам генератора зондировать дальше и глубже, и более легко наводить эти сигналы на коммуникации.
Функция защиты от динамической перегрузки локатора gC.A.T4 автоматически отфильтровывает помехи высокого уровня, позволяя оператору работать даже в "электрически" шумных зонах, например, на подстанциях и под высоковольтными кабелями – не требуя при этом от оператора ввода каких-либо параметров.
Более высокий уровень безопасности работ по вскрытию грунта
Как критический инструмент безопасности, система gC.A.T4 и Genny4 предоставляет большое число функций, предназначенных для обеспечения безопасности проведения этих работ и помощи при снижении риска повреждения коммуникаций неглубокого залегания.
Полная совместимость с предыдущими версиями
Рабочий интерфейс gC.A.T4 и Genny4 остался привычным, как и тот, который был введен компанией Radiodetection в середине 80-х годов прошлого века, и полностью совместим с предыдущими версиями прибора. Например, все вспомогательные принадлежности генератора Genny3 совместимы с принадлежностями генератора Genny4.
Защита от динамической перегрузки
Высокие уровни электрических помех, встречающиеся вокруг подстанций и вблизи высоковольтных линий, могут вызвать перегрузку чувствительной электроники. Функция защиты от динамической перегрузки автоматически отфильтровывает эти помехи, позволяя gC.A.T4 выполнять локацию там, где другие устройства этого типа встречаются со значительными трудностями.
Привычный интерфейс
Минимальные требования к переподготовке для работы с новым поколением локаторов – сохранен классический внешний вид C.A.T.
Генератор Genny4
Возможность локации на больших расстояниях и глубже, включая отводы коммуникаций, благодаря усилению сигнала и применению одновременного двухчастотного выхода.
Локация кабелей малого диаметра
Применение одновременного двухчастотного выхода и простые, интуитивно понятные методы локации помогают пользователям gC.A.T4 и Genny4 детектировать кабели малого диаметра, например, телекоммуникационные кабели типа витая пара, линии передачи кабельного TV, ответвления и спуски, которые исторически сложно обнаруживать, и уменьшить риск повреждения таких кабелей.
Режим обхода «Avoidance Mode™»
Этот режим ускоряет процесс сканирования перед вскрытием грунта за счет одновременного поиска сигналов промышленной частоты, радиочастотных сигналов и сигналов от генератора Genny. Этот режим локатора gC.A.T4 обеспечивает полностью контролируемый отклик, позволяя операторам быстро определять точное положение подземной линии и выполнять ее трассировку, практически, в любой зоне. Реальный звуковой сигнал позволяет операторам различать отдельные сигналы и коммуникации, обеспечивая максимальную скорость локации при сохранении безопасности.
Реальный звук
Звуковые сигналы, генерируемые gC.A.T4, получаются из обнаруженных сигналов. Сигналы промышленной и радиочастоты, а также генератора Genny4, могут быть легко различимы друг от друга и от фонового шума, помогая идентифицировать искомые линии коммуникации и различать близко расположенные коммуникации.
Функция усиления сигнала генератора Genny4
Одновременно с обычным режимом подачи сигнала промышленной частоты генератор Genny4 имеет функцию усиления сигнала (Signal Boost), которая позволяет увеличивать выходной сигнал до 10-ти раз, позволяя операторам обнаруживать коммуникации на большей глубине и расстоянии.
Особенности трассоискателя gC.A.T4 + Genny4:
- Недорогой, простой в работе, точный трассоискатель;
- Детектирует кабели малого диаметра;
- Режим обхода "Avoidance Mode" - ускоряет процесс сканирования перед вскрытием грунта за счет одновременного поиска сигналов промышленной частоты, радиочастотных сигналов и сигналов от генератора Genny.
-
-
Технические характеристики трассоискателя gC.A.T4 + Genny4:
Параметр Значение Типы подземных коммуникаций Все (для трассировки п/э труб необходимы дополнительные аксессуары) Максимальная глубина 3 м (может обнаруживать коммуникации и на большей глубине, но с меньшей точностью) Точность измерения глубины Режим Line (линия) - 5%, от 0,1 м до 3 м, режим Sonde (зонд-генератор) - 5%, от 0,1 м до 7 м Частоты локатора Power (50 Гц);
Radio (15 кГц – 30 кГц);
Avoidance (50 Гц, 15 кГц – 30 кГц);
Genny4 (32.768 кГц ±20 Гц, 131.072 кГц ±20 Г)Частоты генератора 32.768 кГц ±20 Гц, 131.072 кГц ±20 Гц Генератор / мощность Genny4 / 0,1 Вт в режиме усиления 1,0 Вт Функция "Компас" (отображение направления коммуникации) Нет Отображение глубины коммуникации в активном режиме (с генератором) Есть Отображение глубины коммуникации в пассивном режиме (без генератора) Нет Встроенный GPS-приемник Есть Запись данных эксплуатации Есть Безконтактное наведение сигнала генератора Есть Функция "StrikeAlert" - обнаружение силовых кабелей на малой глубине Есть Фильтрация нежелательных сигналов Есть Поиск повреждений Нет Функция поиска маркеров Нет Дистанционное управление генератором "iLoc" Нет Возможность подключения наушников Выносной динамик Режимы локации Power, Radio, Avoidance + Genny4 Защита от динамических перегрузок Есть ЖК дисплей Монохромный с подсветкой Управление Селекторный переключатель, регулятор чувствительности и фиксатор включен / выключен Питание генератора от 12В (от "прикуривателя") Нет Аккумуляторы повышенной емкости локатор / генератор Нет Ударопрочность Выдерживает падение на бетонное покрытие с высоты 1 м Интерфейс Mini USB Источник питания локатора 2 батареи LR20 Источник питания генератора 4 батареи LR20 Время работы До 40 часов Пыле- и влагозащищённость IP54 Рабочая температура От -20 °C до +50 °C Температура хранения От -20 °C до +70 °C Вес генератора 2,5 кг Вес локатора 2,2 кг -
Комплект поставки gC.A.T4 + Genny4
№ Наименование Количество 1 Локатор gC.A.T4 1 2 Генератор Genny4 1 3 Штырь заземления 1 4 Неодимовый магнит для прямого контакта 1 5 Комплект проводов для прямого подключения генератора зажимами типа «крокодил» 1 6 Сумка для переноски 1 7 Руководство по эксплуатации 1 -
Дополнительная комплектация gC.A.T4 + Genny4
-
Файлы для gC.A.T4 + Genny4
-
Видео для gC.A.T4 + Genny4
-
Использование трассоискателя CAT4 с генератором Genny4
-
