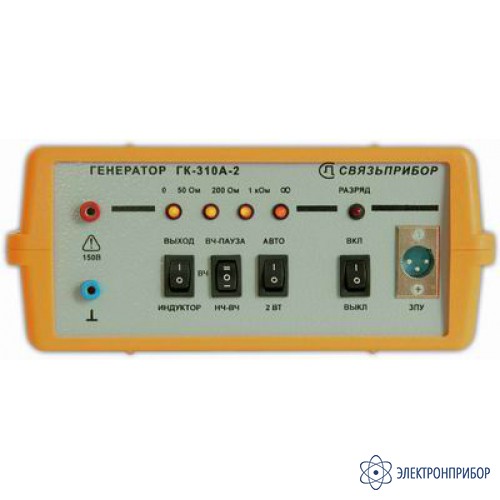

Генератор МК310 (ГК-310А-2) — генератор
Код товара: 32758-
-
Производитель
Назначение генератора Генератор МК310 (ГК-310А-2)
Генератор МК310 (ГК-310А-2) с автоматической регулировкой выходной мощности и встроенным аккумулятором предназначен для формирования и подачи в линии коммуникаций испытательных сигналов с целью определения:
- трассы воздушных и кабельных линий связи и радиофикации;
- трассы прокладки металлических тросов и трубопроводов (водо-, нефте- и газопроводов);
- глубины залегания коммуникаций, имеющих металлическую оболочку или металлические проводники;
- повреждения изоляции внешних пластмассовых покровов кабелей;
- места обрыва или короткого замыкания (КЗ) жил кабеля;
- места обрыва троса.
Особенности генератора Генератор МК310 (ГК-310А-2)
- встроенный аккумулятор на 8 час непрерывной работы
- встроенный индуктор для бесконтактного подключения
- автоматическое согласование с линией
- автоматическая регулировка мощности
- работа одновременно на двух частотах
Частотные режимы генератора Генератор МК310 (ГК-310А-2)
Рабочие частоты 2187,5 Гц и 273,5 Гц задаются кварцевым резонатором.
В режиме «ВЧ-ПАУЗА» характерный сигнал частотой 2187,5 Гц создается периодической паузой длительностью 0,29 секунды с периодом 1,18 секунды.
В режиме «ВЧ» генератор формирует непрерывный сигнал частотой 2187,5 Гц. Режим «ВЧ» возможен только при работе генератора от адаптера. При работе от встроенного аккумулятора для контроля напряжения аккумулятора режим «ВЧ» автоматически заменяется режимом «ВЧ-ПАУЗА»
В режиме «НЧ-ВЧ» генератор формирует периодическую посылку сигналов двух частот - 273,5 Гц длительностью 1,18 секунды, 2187,5 Гц длительностью 0,48 секунды и паузы длительностью 0,26 секунд с периодом 1,92 секунды.
Согласование генератора Генератор МК310 (ГК-310А-2)
Высокочастотный преобразователь обеспечивает автоматическое регулирование выходной мощности генератора.
В режиме «АВТО» при нагрузке около 1000 Ом генератор выдает сигнал мощностью 10 Вт. С уменьшением величины сопротивления нагрузки (короткие участки) генератор автоматически снижает мощность посылаемого сигнала, благодаря чему достигается отсутствие сильного паразитного сигнала в соседних линиях. При этом уровень сигнала, который принимает трассопоисковый прибор, поддерживается практически постоянным в диапазоне сопротивления нагрузки менее 50 Ом (т.е. мощность сигнала в этом диапазоне пропорциональна сопротивлению нагрузки). Благодаря этому достигается уверенный прием сигнала при различных длинах линий или при поиске повреждения изоляции.
В режиме «2 ВТ» максимальная выходная мощность составляет 2 Вт и автоматически регулируется в соответствии с нагрузкой аналогично режиму «АВТО».
Потребляемая мощность генератора примерно пропорциональна мощности выходного сигнала и контролируется по индикатору сопротивления нагрузки в зависимости от выбранного режима «АВТО» или «2 ВТ».
Встроенный индуктор генератора Генератор МК310 (ГК-310А-2)
В условиях, когда непосредственный доступ к жилам кабеля затруднен, в генераторе МК310 (ГК-310А-2) имеется возможность бесконтактного подключения с помощью встроенного индуктора. Для обеспечения длительной работы от аккумулятора генератор автоматически перейдет в режим «2 ВТ» независимо от положения переключателя «АВТО 2ВТ».
Генератор следует разместить перпендикулярно к исследуемому кабелю, поставив его над кабелем (генератор по отношению к кабелю должен располагаться так же, как и датчик антенны). Расстояние между исследуемым кабелем и нижней частью генератора должно быть минимальным. Это особенно важно, если рядом находятся другие линии, поскольку сигнал будет индуцироваться и во всех близко расположенных металлических объектах.
Генератор МК310 (ГК-310А-2) также можно бесконтактно подключить к кабелю с помощью опции клещи-индуктор При таком подключении достигается более высокий уровень сигнала в линии и значительно снижается влияние на соседние магистрали.
-
-
Технические характеристики генератора ГК-310А-2
Параметр Значение Рабочие частоты генератора, Гц 2187,5 / 273,5 Периодичность характерного сигнала, с 1,18 Длительность паузы, с 0,29 Диапазон автоматического согласования, Ом 1 - 1000 Выходная мощность (не менее), Вт «АВТО» «2 ВТ» при сопротивлении нагрузки 1000 Ом 10 2 при сопротивлении нагрузки 50 Ом 2 0,4 Время непрерывной работы от встроенного аккумулятора в режиме «ВЧ-ПАУЗА» (не менее), Ч «АВТО»1 «2 ВТ»1 при сопротивлении нагрузки 1000 Ом 3 8 при сопротивлении нагрузки 50 Ом 8 8 Время зарядки встроенного аккумулятора (не более), Ч 12 Электропитание от сети переменного напряжения 50 Гц 220 В 4 А/ч от встроенного аккумулятора 12 В 5 А/ч Габаритные размеры (без сумки), мм 233х102х176 Масса прибора (включая аккумуляторную батарею, без сумки), кг 3,0 -
Комплект поставки Генератор МК310 (ГК-310А-2)
№ Наименование Количество 1. Генератор МК310 (ГК-310А-2)
1 2. Сумка 1 3. Провода для подключения 1 4. Описание 1
