Трассировка и поиск повреждений индукционным методом

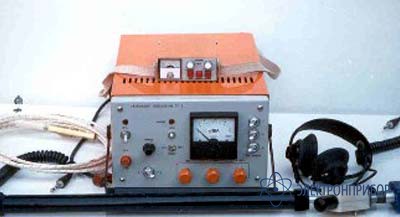

КИП-2Т — комплекс поисковый

Код товара: 20125

    • Гарантия

      1 год

    Назначение:

    Измерительно-поисковый комплекс КИП-2Т предназначен для трассировки линейных коммуникаций, точного отыскания мест повреждений электрического кабеля индукционным и акустическим методами, дожига изоляции кабелей.

    Отличительные особенности:

    • мощный компактный генератор стабильной частоты;
    • высокая чувствительность и помехоустойчивость узкополосного портативного приемника;
    • точное отыскание мест повреждения кабеля индукционным и акустическим методами на глубине до 5 метров;
    • комбинированная телескопическая индукционно-акустическая поисковая рамка;
    • высокая эффективность поиска в условиях действующих электроустановок и помех;
    • надежная электронная защита генератора от изменения нагрузки.

  • Основные технические характеристики генератора ГП-2:

    Параметр Значение
    Напряжение питания, В 220 ±22
    Потребляемая мощность, ВА, не более 2000
    Рабочая частота, Гц 1105 ±2
    Диапазон регулирования периода следования импульсов при работе в импульсном режиме, сек от 0,2 до 0,6
    Выходное напряжение генератора при работе на нагрузку 10 Ом, В, не менее
    • при полной мощности

    • на половине мощности
    100
    40
    Выходной ток генератора при нагрузке 0 Ом, А, не менее
    • при работе в импульсном режиме на полную мощность

    • при работе в постоянном режиме на половине мощности
    50
    30
    Габариты, мм 162х262х390
    Масса, кг, не более 20

    Основные технические характеристики приемника ИП-3:

    Параметр Значение
    Напряжение питания, В от 7 до 9
    Потребляемый ток, мА, не более 15
    Рабочая частота, Гц 50 и 1105
    Коэффициент усиления при работе в режиме "50 Гц", не менее 1000
    Коэффициент усиления при работе в режиме "1 кГц" на частоте (1105 ±5) Гц, не менее 20000
    Полоса пропускания при работе в режиме "1 кГц" по уровню 0,5, Гц, не более 40
    Средняя частота полосы пропускания, Гц 1105 ±5
    Габариты, мм 140х40х100
    Масса, кг, не более 0,5

    Условия эксплуатации комплекта:

    • температура окружающего воздуха от -30°С до +40°С;
    • относительная влажность до 80% при температуре +20°С;
    • атмосферное давление 88-106 кПа (650-800 мм рт. ст.).

  • Комплект поставки КИП-2Т

    Состав комплекса:

    • Генератор поисковый ГП-2, отличающийся высокой удельной мощностью выходного сигнала;
    • Приемник ИП-3, отличающийся высокими селективными свойствами, обеспечивающими надежную защиту от индустриальных помех;
    • Рамки поисковые, индукционная и акустическая;
    • Датчик акустический (сейсмодатчик).
