КП 1000 Кедр, КП1000Кедр, КП-1000-Кедр
Трассировка и поиск повреждений индукционным методом
КП-1000 Кедр — универсальный поисковый комплект
Код товара: 63786-
-
Гарантия
1 год
Назначение универсального поискового комплекта КП-1000 Кедр:
Точный поиск повреждений изоляции высоковольтных кабелей.

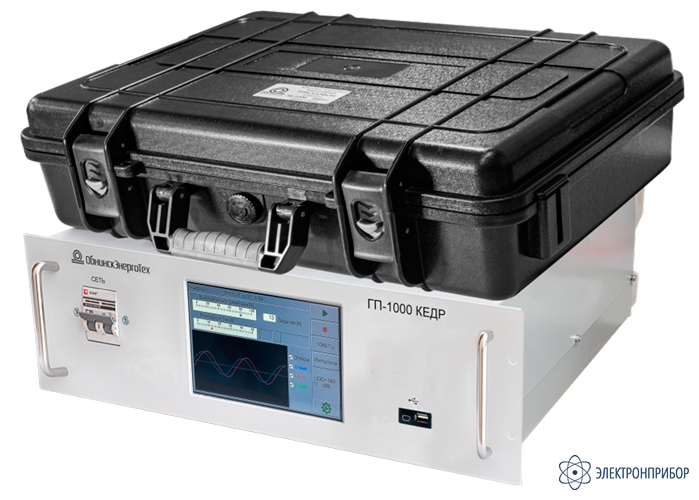

Универсальный поисковый комплект КП-1000 Кедр поставляется в двух модификациях, отличающихся наличием специализированного кейса:

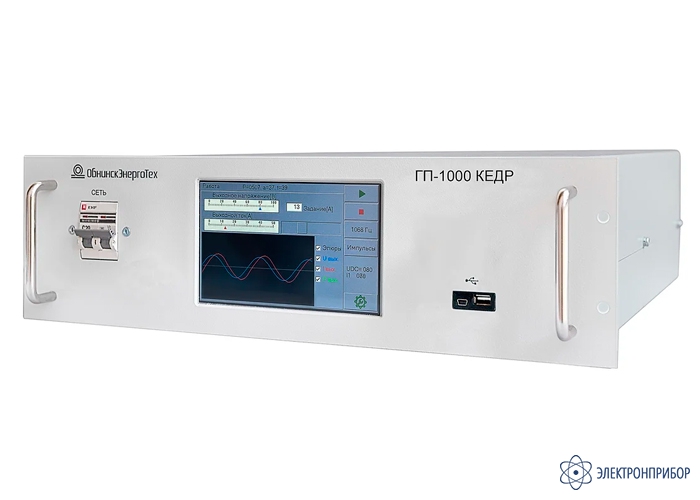

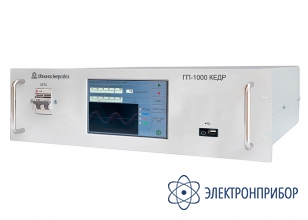

- КП-1000 Кедр (стандартное исполнение) для использования в составе передвижной электротехнической лаборатории;

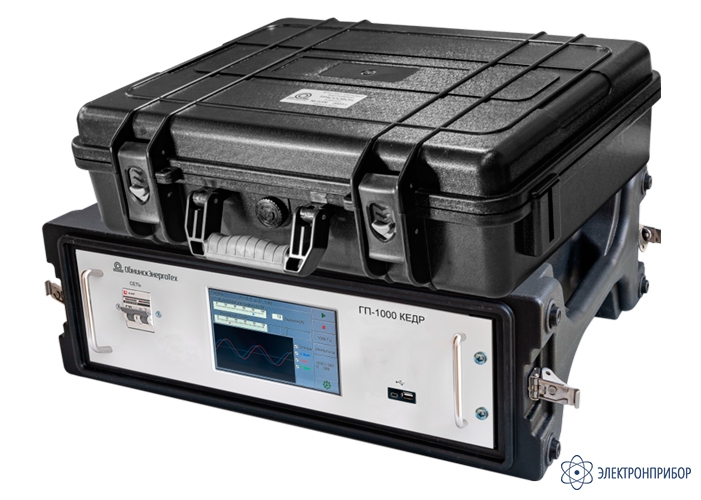

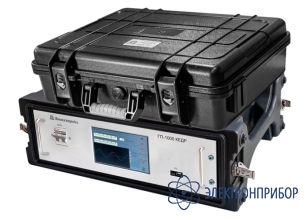

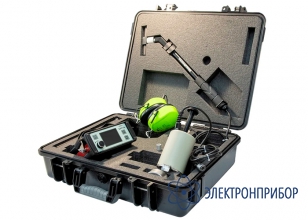

- КП-1000 Кедр (в специализированном кейсе) для автономного применения.
Особенности универсального поискового комплекта КП-1000 Кедр:
- полная мощность составляет 3 кВА, активная мощность генератора 1 кВт, что значительно повышает эффективность поиска повреждений;
- рабочие частоты кварцованы и не кратны промышленной частоте;
- за счёт системы защит генератор может работать на нагрузках вплоть до короткого замыкания;

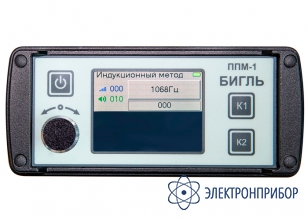

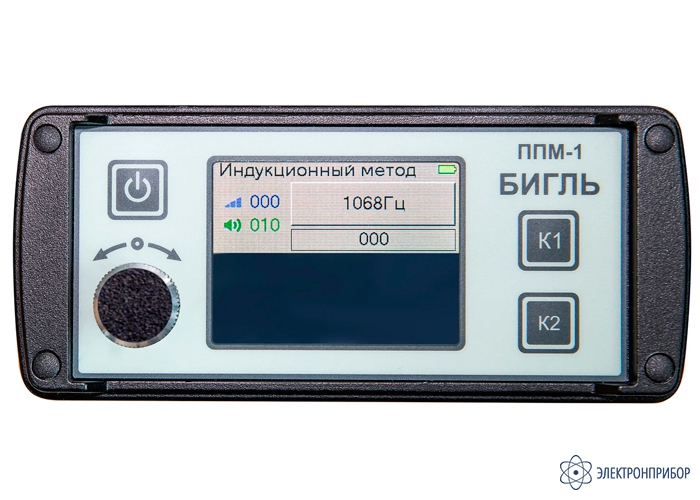

- универсальный прибор поиска, совмещающий в себе режимы:
- индукционный поиск;

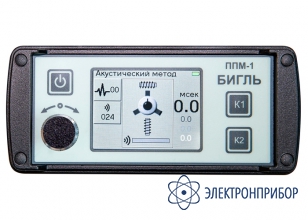

- акустический поиск;
- акустико-электромагнитный поиск;
- потенциальный метод; - возможность ввода других частот;
- прибор прост в работе:
- автоматическое согласование с нагрузкой по току и напряжению;
- индикация выходного напряжения, тока нагрузки, индуктивности, сопротивления нагрузки;
- микропроцессорное управление;
- алгоритм управляемого резонанса реализован автоматически и не требует дополнительного вмешательства оператора;
- прибор полностью безопасен в работе (для оператора, кабельных линий и для самого прибора).
-
-
Технические характеристики универсального поискового комплекта КП-1000 Кедр:
Параметр Значение КП-1000 Кедр
(стандартное исполнение)КП-1000 Кедр

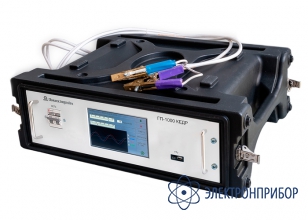

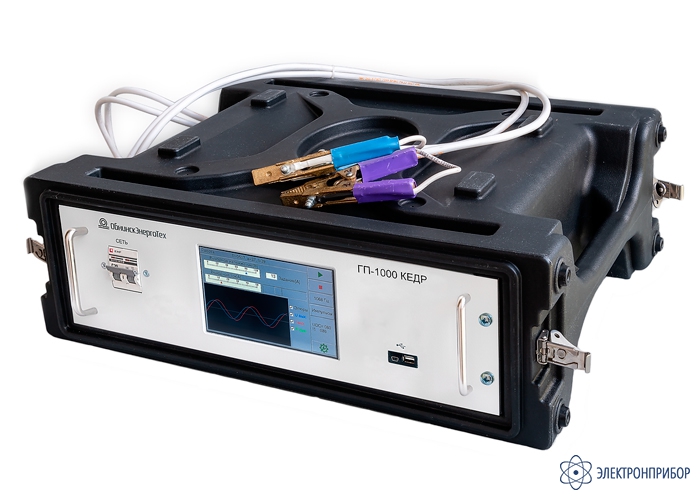

(в специализированном кейсе)Генератор звуковой ГП-1000 Кедр Напряжение питания, В 220±10%, 50 Гц Потребляемая мощность, не более, кВт 1,3 Ток в нагрузке, А от 0 до 40 Частота тока в нагрузке, Гц 480, 1068, 9791 Действующее напряжение холостого хода на выходе, не более, В 550 Максимальная активная выходная мощность, кВт 1,0 Максимальная полная выходная мощность, кВА 5,0 Форма выходного напряжения синусоидальная Режим формирования выходного напряжения постоянный/импульсный Режим работы:
- автономный
- дистанционный
- время установления рабочего режима, не более, сек
- продолжительность непрерывной работы
- группа механического исполнения
используются встроенные органы управления и индикации
от компьютера посредством оптического канала связи
15
не ограничено
М32 по ГОСТ 7516.1Габаритные размеры (ШхДхВ), не более, мм 480х480х135 590х620х210 Масса, не более, кг 18 28 Условия эксплуатации Температура окружающей среды, °C от -30 до +40 Относительная влажность воздуха при t = + 20°C, не более, % 80 Атмосферное давление, мм рт.ст. от 680 до 800 Климатическое исполнение УХЛ 3 по ГОСТ 15150 Параметр Значение Прибор поисковый ПП-01 Бигль Коэффициент усиления по индукционному каналу, не менее, дБ 72 Коэффициент усиления по акустическому каналу, максимум, дБ 60 Коэффициент усиления по магнитным каналам, максимум, дБ 60 Регулировка коэффициента усиления, дБ 60 Чувствительность индукционного канала, не более, мкВ 20 Оценка уровня сигнала по громкости в наушниках и по стрелочному индикатору Полоса пропускания акустического канала, Гц от 200 до 2000 Время установления рабочего режима, не более, секунд 5 Встроенный аккумулятор Li-ion (18650), 3000 мАчас, штук 2 Автоматический контроль уровня разряда аккумулятора есть Продолжительность работы до разряда аккумулятора, не менее, час 30 Рабочая частота, Гц 50, 480, 1068, 9791 Полоса пропускания на рабочей частоте, Гц:
- на 50, 480, 1068 Гц
- на 9791 Гц
10
100Режим работы без фильтров исходный сигнал (кроме 50 Гц) Заряд аккумуляторов от сетевого адаптера (без извлечения из батарейного отсека) Габаритные размеры, не более, мм 170х170х70 Масса, кг 1,1 ± 0,1 Антенна магнитная Органы индикации и управления нет Габаритные размеры, не более, мм 800 Масса, не более, кг 0,380 Рамка накладная Органы индикации и управления нет Рабочая частота, Гц 480, 1068 Габаритные размеры, не более, мм 100х50 Датчик акустический Органы индикации и управления нет Группа механического исполнения М25 по ГОСТ 30631 Габаритные размеры измерительного блока, мм ∅ 100 × 195 Масса датчика, кг 1,2 ± 0,1 Условия эксплуатации Температура окружающей среды, °C от -30 до +40 Относительная влажность воздуха при t = + 20°C, не более, % 80 Атмосферное давление, мм рт.ст. от 680 до 800 Климатическое исполнение УХЛ 3 по ГОСТ 15150 Массогабаритные размеры ПП-01 Бигль Габаритные размеры (ШхДхВ), не более, мм 530х430х150 Масса, не более, кг 8,2 -
Комплект поставки КП-1000 Кедр
№ Наименование КП-1000 Кедр
(стандартное исполнение)КП-1000 Кедр

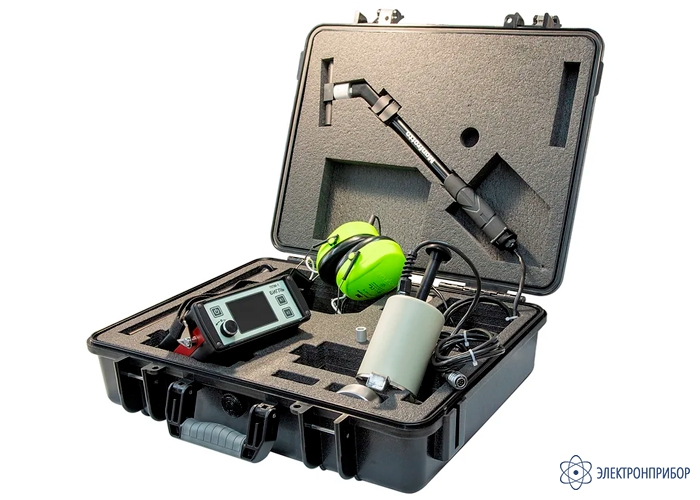

(в специализированном кейсе)Генератор звуковой ГП-1000 Кедр 1 Генератор звуковой ГП-1000 Кедр в выбранном исполнении 1 1 2 Кабель сетевой 1 - 3 Кабель выходной 1 - 4 Руководство по эксплуатации 1 1 Прибор поисковый ПП-01 Бигль 1 Приемник ППМ-1 Бигль 1 1 2 Антенна магнитная 1 1 3 Рамка накладная 1 1 4 Наушники 1 1 5 Адаптер сетевой ROBITON IR12-2250S 1 1 6 Датчик акустический в составе: 1 1 7 Груз 1 1 8 Штырь 1 1 9 Стержень 1 1 10 Съемная ручка 1 1 11 Кейс транспортировочный 1 1 12 Руководство по эксплуатации 1 1 -
