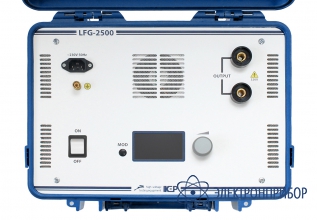

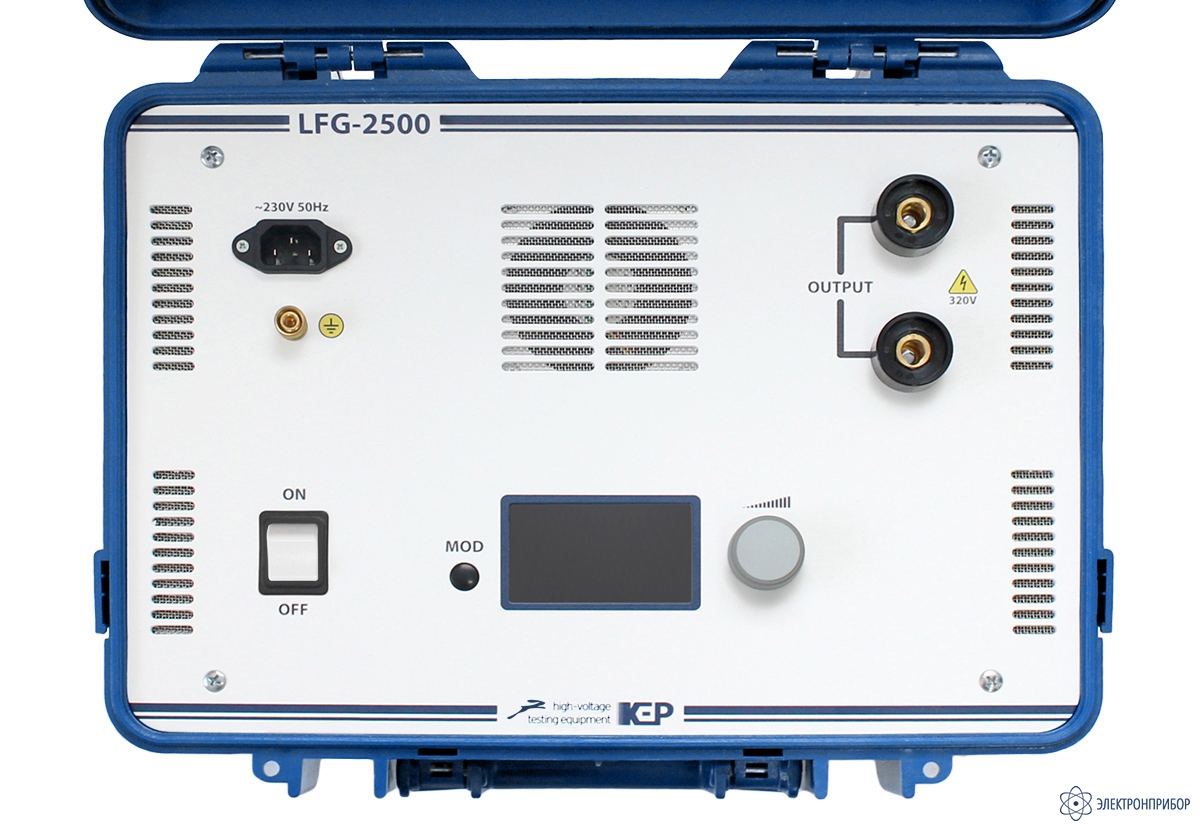

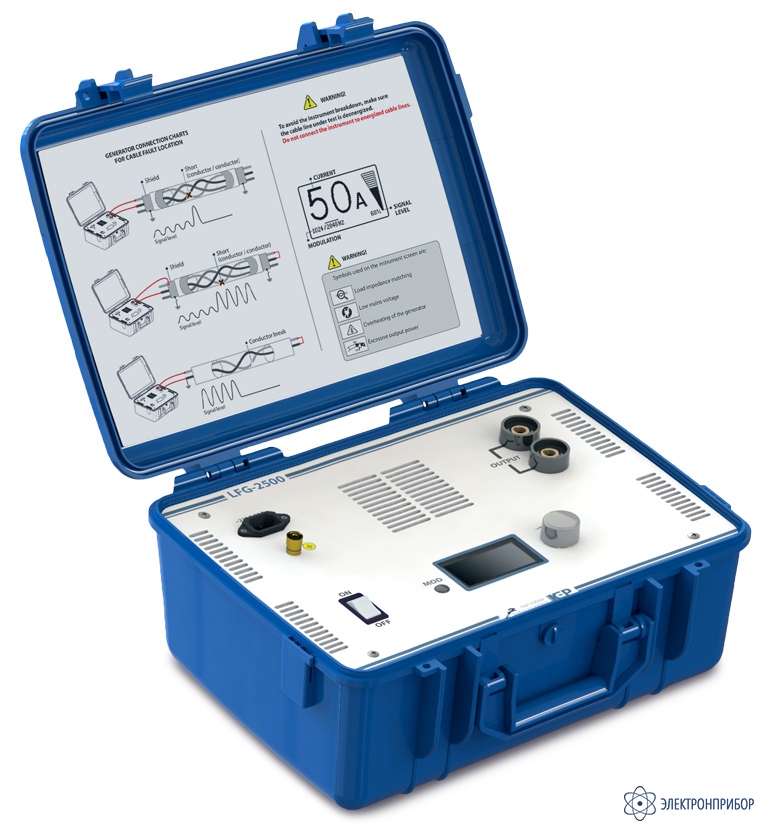

LFG-2500 — генератор звуковой частоты

Код товара: 49238
  • Генератор звуковой частоты LFG-2500 Генератор звуковой частоты LFG-2500

    Назначение генератора звуковой частоты LFG-2500:

    Генератор звуковой частоты LFG-2500 совместно с приемником Р-900 используется для трассировки подземных металлических коммуникаций и поиска повреждений любых типов энергетических кабелей.

    Описание генератора звуковой частоты LFG-2500:

    LFG-2500 представляет собой генератор низкой звуковой частоты с автоматическимсогласованием сопротивления нагрузки и плавной регулировкой выходного тока.

    Особенностью генератора является способ низкочастотной модуляции выходного сигнала.Модуляция осуществляется импульсами прямоугольной формы частотой 1 Гц таким образом, что втечении первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц,а в течении второго полупериода – с частотой 2048 Гц. Преимущество этого способа модуляциизаключается в том, что при наличии приемника с частотами приема 1024 и 2048 Гц (например, Р-900) возможен прием сигнала обеих частот с переключением только на приемнике. В режименепрерывной генерации формируется сигнал с частотой 1024 Гц.

  • Технические характеристики генератора звуковой частоты LFG-2500:

    Параметр Значение
    Рабочие частоты, Гц 1024 / 2048
    Тип модуляции частотная
    Частота модуляции, Гц 1
    Выходная мощность в согласованном режиме, В∙A 1000 ... 2500
    Максимальное выходное напряжение холостого хода, В 320
    Максимальный выходной ток, А 50
    Диапазон согласования сопротивления нагрузки, Ом 0,5 – 100
    Согласование сопротивления нагрузки (импеданса) автоматическое
    Диапазон измеряемых и индицируемых параметров:
    - ток, А
    0,01…50
    Параметры экрана OLED дисплей, 128×64
    Питание
    - напряжение внешней питающей сети, В
    - частота внешней питающей сети, В
    230 ± 10 %
    50/60 ± 1 Гц
    Потребляемая мощность, кВ•А, не более 3
    Масса, кг, не более 12
    Габаритные размеры, Ш×В×Г, мм, не более 415×240×322
    Условия эксплуатации
    Температура окружающего воздуха, ˚С от -10 до +40
    Относительная влажность воздуха, %, не более 80 при температуре +25° С
    Атмосферное давление, мм рт. ст. от 630 до 800

  • Комплект поставки LFG-2500

    № Наименование Количество
    1 Генератор LFG-2500 1
    2 Кабель для присоединения к объекту испытания (длина 3 м) 2
    3 Кабель заземления (длина 3 м) 1
    4 Кабель питания (длина 1,8 м) 1
    5 Руководство по эксплуатации 1
