ЛКЗ-2500, LKZ2500, LKZ 2500

Трассировка и поиск повреждений индукционным методом

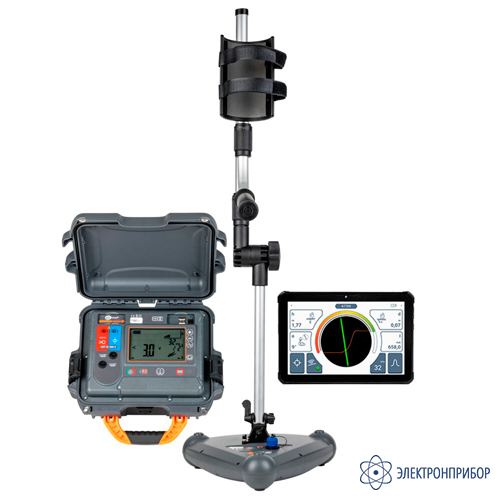

LKZ-2500 — трассопоисковая система

Код товара: 75855
  • Трассопоисковая система LKZ-2500 Трассопоисковая система LKZ-2500

    • Гарантия

      2 года

    • Производитель

      Sonel, Россия

    • Артикул

      WMGBLKZ2500

    Назначение и область применения трассопоисковой системы LKZ-2500:

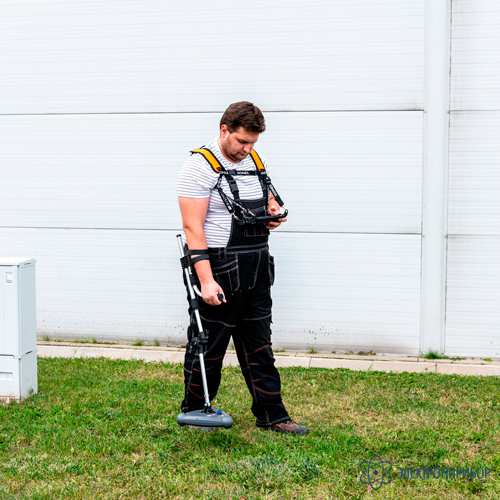

    Трассопоисковая система LKZ-2500 позволяет проводить поиск кабельных линий, элементов тепло- и водоснабжения (в том числе и труб из ПВХ), а также элементов заземляющих устройств. Система имеет возможность трассировки кабелей и записи маршрутов с помощью мобильного приложения Sonel LKZ Mobile. Такие файлы могут быть экспортированы и доступны другим пользователям, в том числе тем, у которых отсутствуют устройства LKN-2500 / LKD-2500.

    Функционаьные возможности трассопоисковой системы LKZ-2500:

    • 2 режима работы поиска коммуникаций (активный и пассивный);
    • 3 метода обнаружения (гальванический, с помощью клещей, индуктивный);
    • обнаружение коммуникаций подземной инфраструктуры находящейся под напряжением (пассивный режим: Power – на частоте 50/60 Гц; Radio – в диапазоне частот 2,5…52 кГц);
    • обнаружение коммуникаций подземной инфраструктуры обесточенных объектов с помощью генератора на частотах 8 и 32 кГц (активный режим: Signal);
    • функция 4-ступенчатой фильтрации уровня помех;
    • графическое отображение направления трассируемого объекта;
    • определение глубины залегания объектов до 6 м;
    • регистрация маршрута трассируемого объекта;
    • совместное использование файлов маршрутов с другими пользователями приложения Sonel LKZ Mobile.

  • Технические характеристики трассопоисковой системы LKZ-2500:

    Параметр Значение

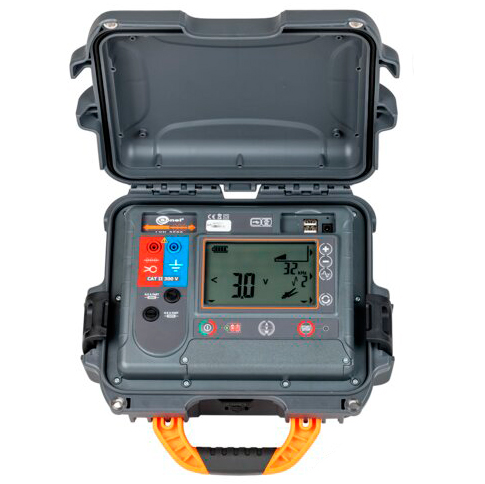

    Генератор LKN-2500
    Условия окружающей среды и другие технические данные
    Категория электробезопасности CAT II / 300 В
    Диапазон рабочих температур -10…50 °C
    Диапазон температуры хранения -20…60 °C
    Питание измерителя аккумуляторная батарея Li-Ion SONEL 7,2 В 9,8 Aч
    Условия зарядки АКБ при температуре 0…45 °C
    Время работы от аккумулятора не более 16 часов
    Высота над уровнем моря ≤ 2000 м
    Степень защиты, согласно ГОСТ 14254-2015 IP40 (открытый корпус) IP67 (с закрытой крышкой)
    Время до автоматического отключения 0,5…9,5 ч
    Габаритные размеры 318 х 257 х 152 мм
    Масса 3,4 кг
    Соответствие ГОСТ Р МЭК 61557-1-2005 ГОСТ IEC 61010-1-2014
    Класс защиты Двойная изоляция, согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-1-2005
    Электромагнитная совместимость ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)
    Приёмник LKD-2500
    Условия окружающей среды и другие технические данные
    Диапазон рабочих температур -10…50 °C
    Влажность 20…90 %
    Диапазон температуры хранения -20…60 °C
    Питание измерителя аккумуляторная батарея Li-Ion SONEL 3,6 В 6,7 Aч
    Интерфейс ЗУ USB-C 5 В/ 3 А
    Условия зарядки АКБ при температуре 10…45 °C
    Время зарядки АКБ не более 4 часов
    Время работы от аккумулятора не более 13 часов
    Высота над уровнем моря ≤ 2000 м
    Степень защиты, согласно ГОСТ 14254-2015 IP65
    Время до автоматического отключения 5 мин (при потере связи)
    Передача данных Bluetooth 5.0 BLE (до 50 м по открытой местности)
    Габаритные размеры 290 х 275 х 100 мм
    Масса 1,2 кг
    Соответствие ГОСТ Р МЭК 61557-1-2005 ГОСТ IEC 61010-1-2014
    Электромагнитная совместимость ГОСТ Р МЭК 61326-1-2014 ГОСТ Р 51522.2.2-2011 (МЭК 61326-2-2:2005)

  • Комплект поставки LKZ-2500

    № Наименование Фото Количество Индекс
    1 Генератор LKN-2500 1 -
    2 Приёмник LKD-2500 1 -

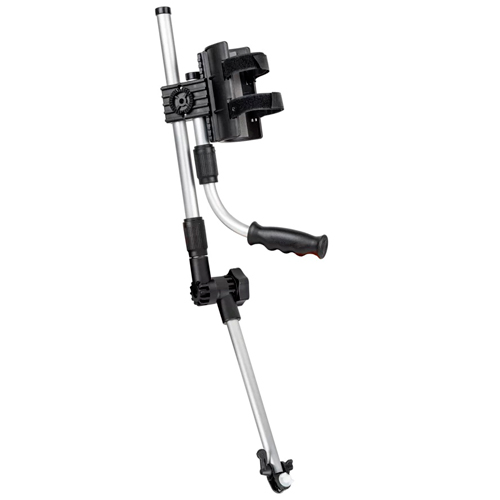

    3 Держатель для LKD-2500 коленчатый 1 WAPOZUCH15
    4 Зажим «Крокодил» изолированный голубой K02 1 WAKROBU20K02

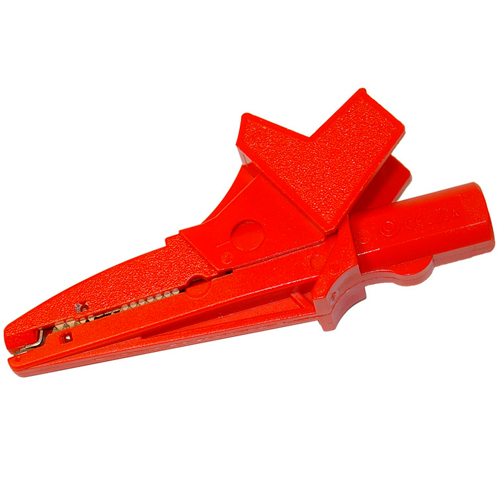

    5 Зажим «Крокодил» изолированный красный K02 1 WAKRORE20K02

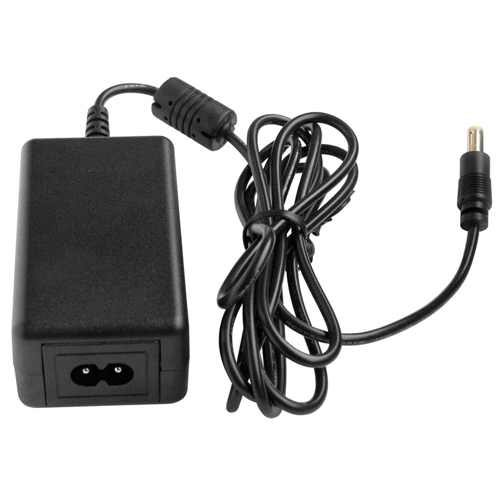

    6 Зарядное устройство для аккумуляторов Z7 1 WAZASZ7CZ

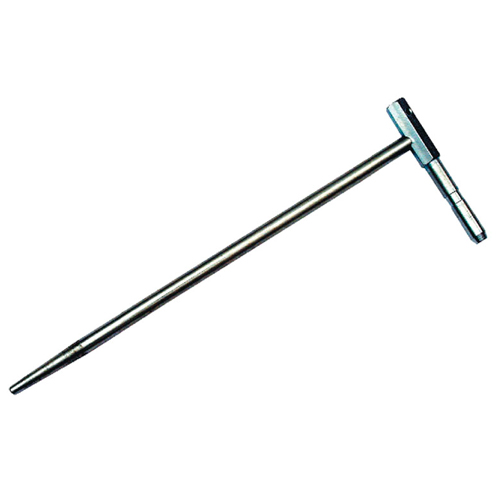

    7 Зонд измерительный для забивки в грунт 30 см 2 WASONG30

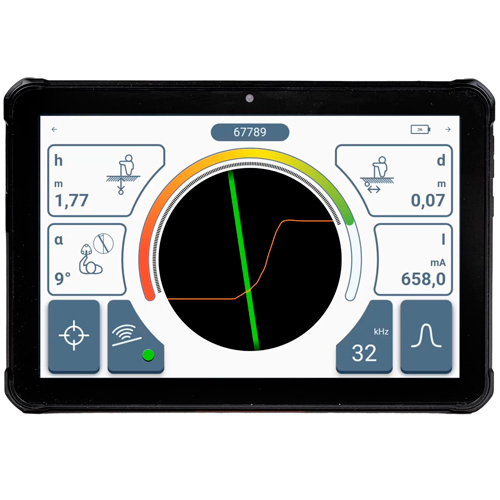

    8 Панель управленияя Т8 1 WAPOZTAB08

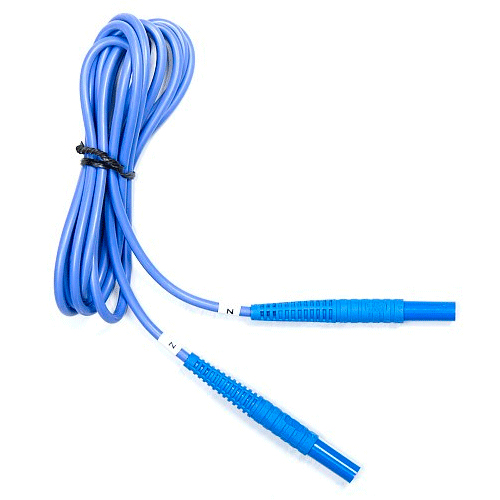

    9 Провод измерительный 5 м с разъёмами «банан» голубой 1 WAPRZ005BUBB
    10 Провод измерительный 5 м с разъёмами «банан» красный 2 WAPRZ005REBB

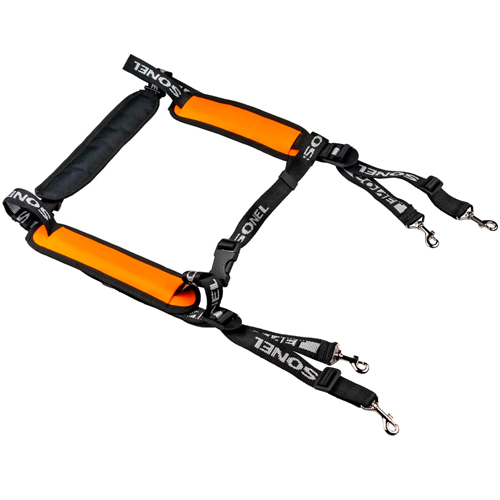

    11 Ремень для переноски T8 1 WAPOZSZE7

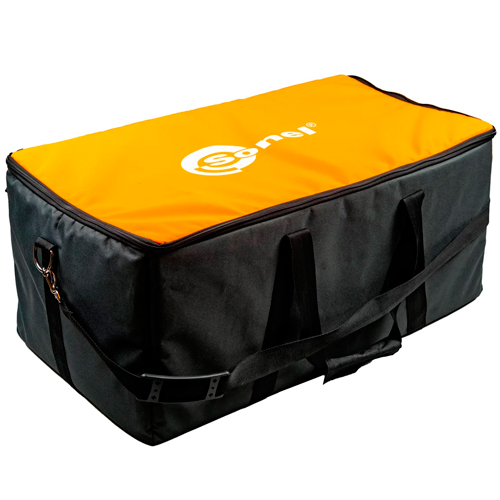

    12 Футляр XL-1 1 WAFUTXL1

    Дополнительная комплектация:

    (Поставляется за отдельную плату)

    № Наименование Фото Индекс

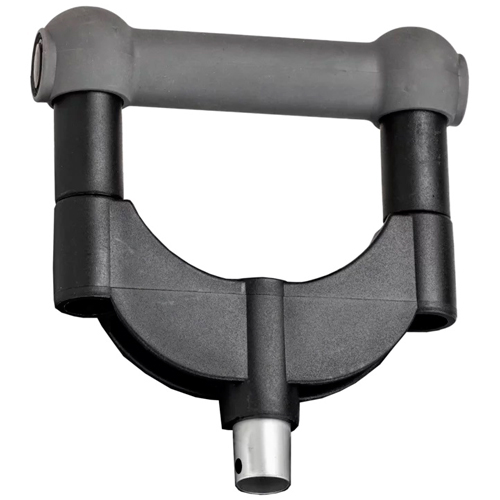

    1 Держатель для LKD-2500 короткий WAPOZUCH14

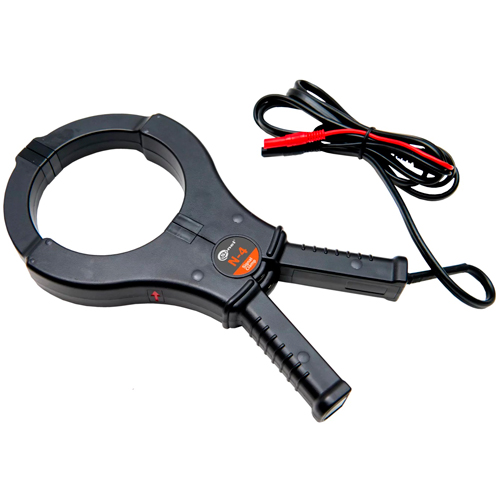

    2 Клещи передающие N-4 WACEGN4

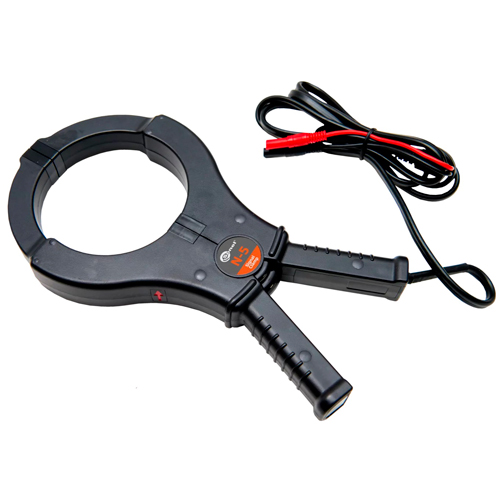

    3 Клещи передающие N-5 WACEGN5
