ПОИСК-2006 М

Трассировка и поиск повреждений индукционным методом

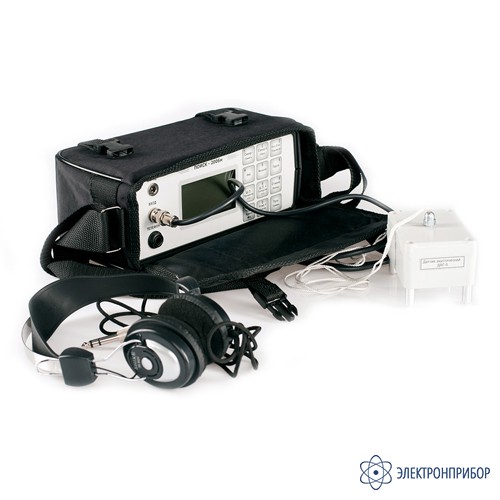

ПОИСК-2006М — приемник

Код товара: 45241

    • Гарантия

      1 год

    Назначение приемника ПОИСК-2006М:

    Приемник ПОИСК-2006М предназначен для поиска повреждений любого типа в любых силовых кабелях напряжением 0,4-35 кВ электроакустическим и индукционным методами.

    Приемник может быть использован:

    • для определения электроакустическим методом места повреждения подземных силовых кабелей при искровом пробое жилы на оболочку;
    • для определения электроакустическим методом места повреждения подземных силовых кабелей при глухом однофазном замыкании жилы кабеля на оболочку;
    • для решения электроакустическим методом задачи выбора определенного кабеля из пучка от-крытых кабелей;
    • определения мест плохого контакта оболочки с кабельной муфтой;
    • определения трассы кабеля и поиска места повреждения индукционным методом;
    • определения глубины залегания кабеля;
    • определения места утечки в изоляции оболочки кабеля из сшитого полиэтилена или газопровода потенциальным методом;
    • определения места утечки в изоляции жилы низковольтного кабеля на грунт потенциальным методом.

    Приемник предназначен для работы в составе передвижных электротехнических лабораторий, имеющих в своем составе генератор электроакустических ударных волн с параметрами:

    • емкость накопителя для определения места повреждения вида глухое однофазное замыкание жилы кабеля на оболочку - 300-400 мкФ при зарядном напряжении 5-10 кВ;
    • частота импульсов 0,2-1 Гц.

    Этот вариант генератора акустических ударных волн пригоден для поиска повреждений типа глухое однофазное замыкание жилы кабеля на оболочку.

    Для определения повреждений типа искровой пробой жилы кабеля на оболочку - емкость накопителя может быть снижена до 1-5 мкФ.

    Кроме этого для трассировки испытуемого кабеля (тоесть определения трассы прокладки кабеля на местности) требуется генератор звуковой частоты мощностью не менее 20 Вт с окварцованными частотами от 160 до 10000 Гц (например, генератор ГЗЧ-2500).

    Для определения мест повреждения в кабелях типа межфазное замыкание потребуется генератор звуковой частоты, частотой 160-10000 Гц, мощностью от 100 Вт (например, ГЗЧ-2500).

    Приемник предназначен для эксплуатации в полевых условиях в диапазоне температур окружающего воздуха от -20 до +40оС, относительной влажности до 85% и давлении от 600 до 800 мм рт. ст.

    ПРИМЕЧАНИЕ. Нижняя граница рабочей температуры определяется работоспособностью при этой температуре ЖКИ и источника питания.

  • Технические характеристики приемника ПОИСК-2006М:

    Параметр Значение
    Методы  поиска повреждения электроакустический импульсный и индукционный
    Индикация осциллографическая (по экрану графического жидкокристаллического индикатора) и слуховая ( по звуку в головных телефонах)
    Наибольшая глубина залегания кабеля при определении его трассы, м 10
    Погрешность определения трассы кабеля (при глубине залегания 1 м), м, не более ±0,05
    Наибольшая глубина залегания кабеля при поиске повреждений, м:
    - электроакустическим методом
    - индукционным методом (режим «петли»)
    5
    3
    Погрешность определения места повреждения (при глубине залегания кабеля 1 м), м, не более:
    - электроакустическим методом
    - индукционным методом (режим «петли»)
    ±0,25
    ±1
    Параметры усилителя акустики
    Коэффициент усиления, дБ регулируемый от 0 до 100
    Количество ступеней регулировки 100
    Полоса пропускания по уровню 3 дБ, Гц 150 –3000
    Входное сопротивление, МОм 1
    Уровень шумов (размах), приведенный к входу, мкВ, не более 6
    Параметры усилителя синхронизации
    Коэффициент усиления усилителя, дБ регулируемый от 0 до 66
    Количество ступеней регулировки 66
    Полоса пропускания по уровню -3 дБ, кГц от  1 до 20
    Чувствительность к импульсному магнитному полю, мА/м, не менее 5
    Параметры индукционного приемника
    Частоты настройки, Гц 160 до 10000
    Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ, мкА / м, не более 50
    Полоса пропускания цифрового фильтра, Гц, не более:
    - по уровню -3 дБ
    - по уровню -20 дБ
    9
    10
    Общие данные
    Источник питания 5 Ni-MH аккумулятора размера АА  напряжением 1,2В и емкостью 1,8 А∙ч
    Номинальное напряжение питания, В 6 (возможность оперативного контроля напряжения питания)
    Потребляемый ток, мА 70-190
    Продолжительность работы без подзарядки, час 10 - 20
    Время  заряда полностью разряженного аккумулятора 10-12 часов
    Общий вес приемника в комплекте не более  2 кг

  • Комплект поставки ПОИСК-2006М

    № Наименование Количество
    1 Приемник ПОИСК-2006М 1
    2 Датчик акустический грунтовый ДАГ-5 (для работы на грунте) 1
    3 Датчик акустический кабельный П805-ДА2, установлен на изоляторе (для работы на открытом кабеле) 1
    4 Датчик индукционный П805-ДИ2 1
    5 Рамка индукционная накладная РН-2 (для работы на открытом кабеле) 1
    6 Разборная ручка - держатель датчиков 1
    7 Телефоны головные (доработаны, R=64 Ом) 1
    8 Электроды ручные потенциальные 2
    9 Адаптер зарядного устройства (блок питания +12В, 0,3А, стаб.) 1
    10 Сумка для приемника 1
    11 Сумка для принадлежностей 1
    12 Руководство по эксплуатации 1
