POISK610, POISK-610

Трассировка и поиск повреждений индукционным методом

POISK 610 — многофункциональный мультичастотный трассо-дефектоискатель

Код товара: 80938
  • 4 варианта исполнения

    Сертификаты

    Описание многофункционального мультичастотного трассо-дефектоискателя POISK 610:

    POISK 610 многофункциональный мультичастотный трассо-дефектоискатель с рабочей частотой от 50 Гц до 38 кГц.

    Особенности многофункционального мультичастотного трассо-дефектоискателя POISK 610:

    • одновременное определение положения, направления, глубины и тока трассы. На один экран выведены КОМПАС, СВОЙ-ЧУЖОЙ, сигнал, ток и глубина трассы, запись трека ГЛОНАСС/GPS;
    • 3D-обработка сигналов датчиков поля, информативные подсказки при поиске коммуникации;
    • антибликовый цветной трансфлективный дисплей, обеспечивает комфортную работу как в затемненных условиях, так и в солнечную погоду;
    • возможность подключения внешних датчиков. При подключении клещей-отборника КО-100 отбор кабеля в пучке;
    • LiFePo аккумуляторы с увеличенным временем работы до 12 час;
    • ударопрочный, брызгозащищенный корпус (IP 54), облегченная конструкция (вес 2 кг).

  • Технические характеристики многофункционального мультичастотного трассо-дефектоискателя POISK 610:

    Параметр Значение
    Характеристики приёмника POISK 610
    Основные частоты при работе с генератором, входящим в комплект, Гц 273,4
    2187,5
    6562,5
    26 250
    Дополнительные частоты при работе с генератором сторонних производителей, Гц 512
    1024
    2048
    32768
    Значения частот при работе без генератора, Гц 50
    100
    300
    550
    Частоты, задаваемые пользователем, Гц 250 – 38000
    Полоса пропускания по уровню –3 дБ (не более), Гц для частот выше 1000 Гц 12
    для частот ниже 1000 Гц 4
    Определение глубины1 залегания трассы, м 0 - 10
    Поиск повреждения изоляции2 с переходным сопротивлением, кОм 0 - 10
    Диапазон частот «ФОН», Гц 10 – 38000
    Диапазон частот «НЧ ФОН», Гц 10 – 14000
    Диапазон частот «РАДИО», кГц 10 – 38
    Диапазон частот в режиме «СПЕКТР», Гц 10 – 30000
    Электропитание: встроенные аккумуляторы LiFePo, тип«18650», шт 4
    Время непрерывной работы с полностью заряженными аккумуляторами (не менее), ч 12
    Потребляемая мощность (не более), Вт 1,5
    Время зарядки аккумуляторов до 75 % (не более), ч 4
    Габаритные размеры прибора, мм 257 х 88 х 685
    Масса прибора (включая аккумуляторы), кг 2,0
    1 - POISK 610 позволяет оценить глубину залегания трассы. Точность определения зависит от многих обстоятельств, которые необходимо учитывать пользователю – раздел «Определение глубины и тока».
    2 - lдвухчастотные бесконтактные методы.

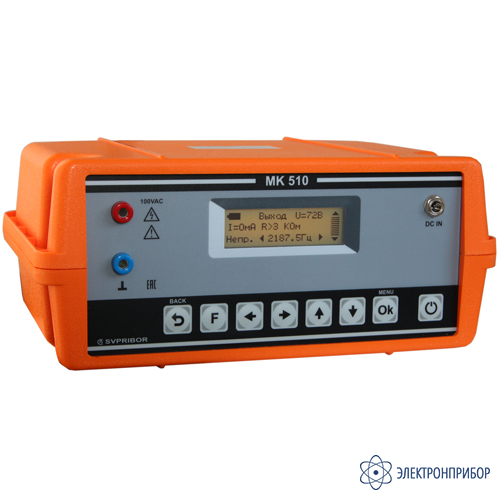

    Характеристики генератора МК 510
    Стандартные частоты прибора, Гц 273,4 ± 0,5;
    2187,5 ± 1;
    6562,5 ± 2;
    26250 ± 3
    Диапазон рабочих частот, Гц 250 – 35 000
    Диапазон автоматического согласования с сопротивлением нагрузки, Ом 1 - 500
    Диапазон автоматического согласования, Ом 1 - 1000
    Максимальная выходная мощность, Вт при сопротивлении нагрузки 50-500 Ом В диапазоне частот 250 - 10 000 Гц 10 ± 1
    В диапазоне частот 10 - 20 кГц 5 ± 0,5
    В диапазоне частот 20 - 35 кГц 3 ± 0,5
    Время непрерывной работы от встроенного аккумулятора при максимальной выходной мощности (экономичный режим работы), ч 3
    Время зарядки встроенного аккумулятора (не более), ч 6
    Электропитание От сети переменного напряжения 220 В, 50 Гц
    От встроенного аккумулятора 12 В, 4,5 А/ч
    Габаритные размеры (без сумки), мм 233 х 102 х 176
    Масса прибора (включая аккумуляторную батарею, без сумки), кг 3

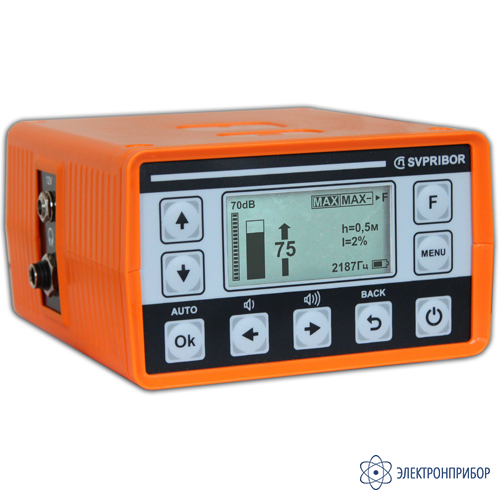

    Характеристики приемника М310
    Активные частоты, Гц 273,5 ± 0,5
    2187,5 ± 1
    6562,5 ± 3
    26 250 Гц ± 12
    Частоты, задаваемые пользователем, Гц 200-35000
    Полоса пропускания по уровню –3 дБ (не более), Гц Для частоты 26 250 Гц 150
    Для частоты 6562,5 Гц 45
    Для частоты 2187,5 Гц 15
    Для частоты 273,5 Гц 2,5
    Максимально определяемая глубина залегания трассы, м 6
    Точность определения глубины (после проведения настройки измерения глубины) ±5 % +10 см
    Точность отыскания, см 10
    Поиск повреждения изоляции с переходным сопротивлением (контактный метод), МОм 0 - 1
    Полоса приема в широкополосном режиме («СПЕКТР»), Гц 10 - 26000
    Время непрерывной работы без подогрева, ч Не менее 20
    Потребляемая мощность, без подогрева, Вт Не менее 1,2
    Электропитание: встроенные аккумуляторы 4 штуки тип «18650»
    Время зарядки аккумуляторов (не более), ч 4
    Габаритные размеры прибора (без сумки), мм 135 х 80 х 150
    Масса прибора (включая аккумуляторную батарею), кг 0,65
    Габаритные размеры антенны, мм 780 х 230 х 40
    Масса антенны, кг 0,65
    Характеристики генератора E-100
    Фиксированные рабочие частоты генератора, Гц 273,5 ± 0,5
    2187,5 ± 1
    6562,5 ± 2
    26250 ± 3
    Частота, задаваемая пользователем1, Гц 300 - 40000
    Форма выходного сигнала синус
    Диапазон автоматического согласования с сопротивлением нагрузки, Ом 0 - 100
    Максимальная выходная мощность (не менее), Вт2 100
    Максимальный выходной ток при сопротивлении нагрузки 1 Ом, А3 20
    Максимальное выходное напряжение при сопротивлении нагрузки 100 Ом, В4 100
    Электропитание:
         		 от сети переменного напряжения 50 Гц 220 В ± 20%, 1 А
    от внешнего источника 12-24 В, 15 А
    Габаритные размеры (без сумки), мм 210 х 125 х 360
    Масса прибора, кг 3
    Условия эксплуатации Температура окружающей среды,°C -20...+50
    Относительная влажность воздуха, % до 90 при 30 °C
    Атмосферное давление, кПа 86...106
    1 - в генераторе предусмотрено 5 ячеек памяти для установки пользовательских частот. Установленные частоты сохраняются в энергонезависимой памяти.
    2 - выходная мощность зависят от сопротивления нагрузки и достигают максимального значения при 100 Ом.
    3 - максимальный ток на частотах до 10 кГц, при частотах выше 10 кГц (включая 26250 Гц) максимальный ток снижается.
    4 - максимальное напряжение на частотах выше 10 кГц (включая 26250 Гц) ограничено до 40 В.

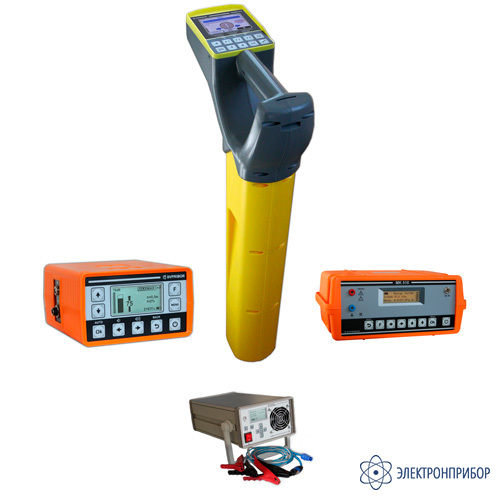

  • Комплект поставки POISK 610

    № Наименование POISK 610 с генератором МК 510 POISK610 без генератора POISK 610 (2) с дефектоискателем M310 POISK 610 с генератором Е-100 (100 Вт)
    1 Приемник POISK 610 1 1 1 1
    2 Генератор МК 510 1 - 1 -
    3 Дефектоискатель M310 - - 1 -
    4 Генератор Е-100 - - - 1
