Трассировка и поиск повреждений индукционным методом

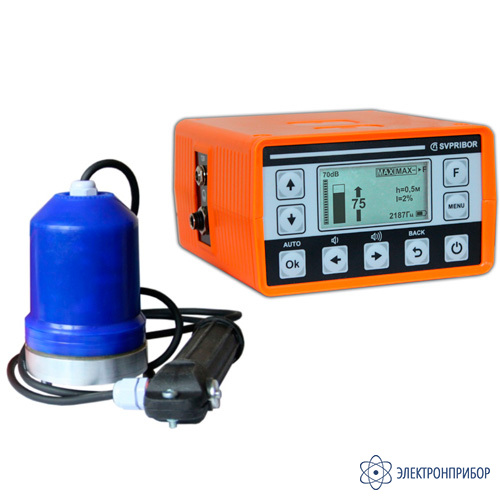

Приемник M310 с акустическим датчиком ПРОБОЙ

Код товара: 80952
  • Приемник M310 с акустическим датчиком ПРОБОЙ Приемник M310 с акустическим датчиком ПРОБОЙ Приемник M310 с акустическим датчиком ПРОБОЙ

    Сертификаты

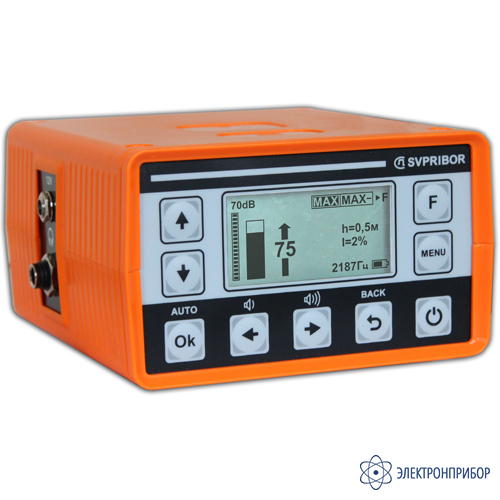

    Описание приемника M310:

    Трассо-дефектоискатель М310 является приемником сигнала для отыскания подземной трассы, определения глубины залегания и протекающего тока, а также локализации места повреждения кабеля.

    Мультичастотный трассодефектоскатель М310 с низкотемпературным дисплеем – сверхлегкий приемник (вес антенны 650 г, приемника 650 г), к которому при поиске подключаются антенна, штыри, отборник и другие устройства - полностью заменяет Поиск-310Д-2М и превосходит его.

    M310 обладает полным набором методов для отыскания повреждения изоляции кабеля в полевых условиях:

    • Контактный (штыри) – высокочувствительный поиск повреждений до 1 Мом;
    • Фазовый двухчастотный (бесконтактный) –поиск повреждений в дополнение к контактному;
    • «НЧ-ВЧ» двухчастотный – позволяет в сложных городских условиях быстро отыскивать повреждения (замокшие муфты);
    • КО-29 на частоте 273 Гц ищет утечки "воздушки" и в зданиях/колодцах.

    Назначение приемника M310:

    Трассо-дефектоискатель М310 предназначен для:

    • Поиска трассы подземных, воздушных и внутридомовых кабельных линий связи и силовых кабелей; металлических тросов и трубопроводов (водо-, нефте- и газопроводов); коммуникаций, имеющих металлическую оболочку или металлические проводники;
    • Непрерывного цифрового контроля глубины залегания и протекающего тока;
    • Контроля направления сигнала для определения своего кабеля (трубы) в местах схождения коммуникаций или в пучке;
    • Отбора пар в кабеле (пробник пар);
    • Локализации повреждения оболочки медных кабельных линий, волоконно-оптических линий связи (ВОЛС), кабеля из сшитого полиэтилена, трубопроводов (водо-, нефте- и газопроводов) с катодной защитой и без - контактным (контактные штыри) и бесконтактным методами: емкостным (емкостные датчики), фазовым и амплитудным;
    • Локализация места обрыва или короткого замыкания (КЗ) жил кабеля.

    Особенности приемника M310:

    • Непрерывное автоматическое измерение глубины залегания и тока;
    • Очистка от наводок (острый максимум);
    • Контроль кабеля «свой-чужой» автомат с генератором 510;
    • Высокочастотный отбор пар с генератором 510;
    • GSM управление генератором 510.

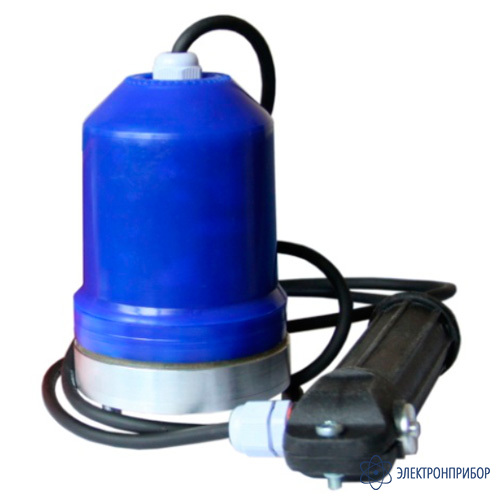

    Назначение акустического датчика ПРОБОЙ:

    Радиоакустический датчик для поиска искровых разрядов кабеля предназначен для совместной работы с приемником М310 и любым высоковольтным импульсным генератором. Комбинированный сигнал, принимаемый датчиком, позволяет легко ориентироваться относительно кабеля (электромагнитное поле) и точно локализовать место повреждения (звук разряда).

  • Технические характеристики приемника M310:

    Параметр Значение
    Активные частоты 273,5 ± 0,5 Гц;
    2187,5 ± 1 Гц;
    6562,5 ± 3 Гц;
    26 250 Гц ± 12Гц
    Частоты, задаваемые пользователем 200-35 000 Гц
    Полоса пропускания по уровню –3 дБ (не более) Для частоты 26 250 Гц 150 Гц
    Для частоты 6562,5 Гц 45 Гц
    Для частоты 2187,5 Гц 15 Гц
    Для частоты 273,5 Гц 2,5 Гц
    Максимально определяемая глубина залегания трассы 6 м
    Точность определения глубины (после проведения настройки измерения глубины) ±5%+10 см
    Точность отыскания 10 см
    Поиск повреждения изоляции с переходным сопротивлением (контактный метод) 0 - 1 МОм
    Полоса приема в широкополосном режиме («СПЕКТР») 10 - 26 000 Гц
    Время непрерывной работы без подогрева Не менее 20 ч
    Потребляемая мощность, без подогрева Не менее 1,2 Вт
    Электропитание: встроенные аккумуляторы 4 штуки тип «18650»
    Время зарядки аккумуляторов (не более) 4 ч
    Габаритные размеры прибора (без сумки) 135 х 80 х 150 мм
    Масса прибора (включая аккумуляторную батарею) 0,65 кг
    Габаритные размеры антенны 780 х 230 х 40 мм
    Масса антенны 0,65 кг

  • Комплект поставки Приемник M310 с акустическим датчиком ПРОБОЙ

    № Наименование Количество
    1 Приемник M310 с акустическим датчиком ПРОБОЙ 1
