Трассировка и поиск повреждений индукционным методом

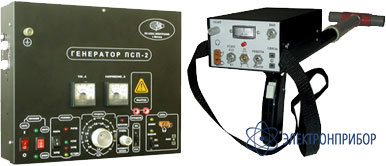

ПСП-2-3 — трассопоисковый комплект приборов

Код товара: 24446

    • Гарантия

      3 года

    Назначение комплекта ПСП-2-3:

    Комплект приборов "ПСП-2-3" предназначен для проведения следующих видов работ на кабельных коммуникациях:

    • Нахождение трассы и определение глубины залегания кабелей связи, силовых кабелей, металлических трубопроводов в активном и пассивном режимах;
    • Выделение кабеля из пучка кабелей при их открытом расположении;
    • Отыскание и отбор пар жил в многожильных кабелях связи;
    • Определение места разбитости пар;
    • Определение места короткого замыкания, электрического сообщения жил;
    • Определение места соединения провода с оболочкой кабеля.

    Превосходит по техническим характеристикам и заменяет по функциональному назначению кабелеискатели серии "КИ", приборы кабельщика-спайщика серии "ПКС". В отличие от других трассопоисковых приборов обеспечивает дуплексную служебную связь по физической паре. Возможна поставка раздельно Генератора (ПСП-2-2) и Приемника (ПСП-2-4).

    Область применения комплекта ПСП-2-3:

    Комплект используется при строительстве и эксплуатации линейно-кабельных сооружений связи, поиске трасс и повреждений силовых кабелей, газопроводов и других подземных коммуникаций.

  • Технические характеристики комплекта ПСП-2-3:

    Параметр Значения
    ПРИЕМНИК
    Чувствительность 10 мкВ
    Рабочая частота 1071 Гц
    Полоса пропускания 10-12 Гц; 500-1000 Гц
    Индикация Стрелочная, светодиодная, звуковая
    Эл. питание 9 В (батарея "Крона"). Ток потребления 20 мА
    Габариты 200 х 95 х 60 мм
    Вес 1,8 кг
    Упаковка Сумка для переноски
    ГЕНЕРАТОР
    Выходная мощность 20 Вт, регулируемая на нагрузке 4-2000 Ом
    Рабочая частота 1071 Гц
    Индикация Стрелочная по току и напряжению выхода
    Наличие прерывистого сигнала есть, частота манипуляций 4,0±1,0 Гц
    Сопротивление нагрузки 4-2000 Ом
    Согласование с нагрузкой Ручное: ступенчатое и плавное
    Эл. питание Сеть 220 B 50 Гц;
    Бортсеть автомобиля 14,2 B;
    Встроенный аккумулятор 12 В.
    Время непрерывной работы от встроенного аккумулятора 2 часа при выходной мощности 20 Вт,
    8 часов при выходной мощности 3-5 Вт
    Наличие зарядного устройства Встроенное автоматическое зарядное устройство
    Упаковка Кофр
    Габариты 300 х 246 х 85 мм
    Вес 10 кг
    ХАРАКТЕРИСТИКИ КОМПЛЕКТА
    Возможность отыскания трассы, определения места КЗ жил, КЗ жил с оболочкой есть
    Определение глубины залегания кабеля до 6 м с точностью ±15 см
    Наличие служебной связи Есть, по физической паре
    Диапазон рабочих температур от -20 ºC до +40 ºC

    Преимущества и особенности эксплуатации (в вопросах и ответах):

    1. Каков принцип действия прибора "ПСП-2-3"?
      Принцип работы комплекта ПСП-2-3 основан на качественной регистрации электромагнитного поля излучаемого исследуемым объектом.
    2. Что такое активный и пассивный режимы работы комплекта?
      В активном режиме, в качестве источника сигнала используется генератор, входящий в состав комплекта. В пассивном режиме регистрируется магнитное поле кабеля, находящегося в рабочем режиме ( например, силовой кабель под напряжением и под нагрузкой).
    3. Каковы основные преимущества генератора ПСП-2-3?
      • большая выходная мощность в широком диапазоне нагрузок и выходных напряжений
      • дополнительное симметрирование выходного напряжения
      • индикация величины тока протекающего через проверяемую цепь
      • наличие ряда сервисных устройств и индикаторов
      • универсальное питание
      • высокая механическая прочность корпуса.
    4. Каковы особенности приёмника комплекта ПСП-2-3?
      • приёмник представляет собой высокочувствительный селективный усилитель, который может работать как в узкополосном, так и в широкополосном режимах. Принимаемый сигнал регистрируется стрелочным индикатором, а также с помощью световой и звуковой сигнализации или на слух через микротелефонную гарнитуру.
      • при использовании канала служебной связи имеется возможность одновременного ведения переговоров и прослушивания рабочего сигнала;
      • в зависимости от решаемой задачи, к входу приёмника могут быть подключены антенна, индуктивный датчик или щуп;
      • высокая механическая прочность корпуса.
    5. В чём преимущества антенны приёмного комплекта?
      Антенна комплекта состоит из двух взаимноперпендикулярных катушек индуктивности: вертикальной и горизонтальной. Применение такой конструкции обеспечивает максимальную оперативность и эксплуатационные удобства при поиске трассы и определении глубины залегания кабеля. Конструкция антенны предусматривает эффективную защиту от помех.
    6. Каковы дополнительные возможности комплекта ПСП-2-3?
      Комплект "ПСП-2-3" может быть использован для работ на открытых кабельных трассах (колодцы, шахты и т.п.). Для таких работ используются индуктивный датчик и щуп, которые входят в состав комплекта.
    7. Может ли комплект ПСП-2-3 быть использован для работ на оптоволоконных линиях связи?
      Комплект ПСП-2-3 можно использовать при трассопоисковых работах на оптоволоконных линиях связи при наличии в их конструкции непрерывных металлических элементов, изолированных от земли
    8. Может ли комплект ПСП 2-3 быть использован для работ на оптоволоконных линиях связи?
      Комплект ПСП-2-3 можно использовать при трассопоисковых работах на оптоволоконных линиях связи при наличии в их конструкции металлических элементов.

  • Комплект поставки ПСП-2-3

    № Наименование Количество
    1. ПСП-2-2 - генератор трассопоисковый с зарядным устройством 1
    2. ПСП-2-4 - приемник трассопоисковый 1
    3. Штанга 1
    4. Антенна 1
    5. Кабель сетевой 1
    6. Кабель-переходник 1
    7. Гарнитура 1
    8. Узел заземления 1
    9. Кабели связи 1
    10. Выходной кабель генератора 1
    11. Датчики: ёмкостной и индуктивный 1
    12. Кофр для укладки генератора 1
    13. Сумка для укладки приёмного комплекта 1
    14. Руководство по эксплуатации 1
