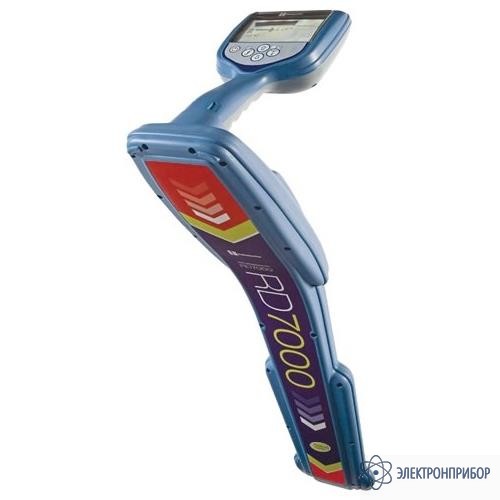

RD7000+ DL с генератором Tх-10, сумкой — трассоискатель
Код товара: 28459-
-
Гарантия
2 года
-
Производитель
Назначение трассоискателя RD7000+ DL с генератором Tх-10, сумкой:
Этот локатор специально предназначен для водного хозяйства и поддерживается широким спектром дополнительного принадлежностей компании Radiodetection для локации трубопроводов.
Локатор RD7000DL+ предназначен для детектирования не только активных и пассивных частот, но также и для обнаружения сигналов зондов-генераторов на четырех различных частотах. RD7000DL+ является не только идеальным инструментом для локации обычных кабелей и труб, но также может использоваться для локации глубоких, подземных трубопроводов со сточными водами и канализационных труб, где материал труб не позволяет использовать обычные методы локации, а могут применяться зонды-генераторы, размещаемые в таких трубопроводах. Локатор RD7000DL+ также позволяет обнаруживать сигналы систем катодной защиты, имеющиеся на трубопроводах, еще больше расширяя свои возможности локации.Четыре зонда-генератора с различными частотами позволяют RD7000DL+ определять положение трубопроводов, выполненных из самых различных материалов, включая чугун, пластик (полиэтилен), глину, стекловолокно, цемент и кирпич. Это обеспечивает идеальные возможности для применения RD7000+ в комплекте с оборудованием для внутритрубного видеообследования трубопроводов компании Pearpoint.
Локатор RD7000DL+, обладая такими функциями "Компас" и "Защита от динамической перегрузки" в стандартном исполнении существенно облегчает локацию труб и кабелей даже в условиях сильных электромагнитных помех.
Локализация отдельных трубопроводов и кабелей в больших подземных сетях становится все более сложной. Эффекты искажения сигнала, обусловленные различными типами почвы и близостью других проводников, приводят к тому, что работа оператора становиться более трудной и отнимающей много времени. В этих условиях наиболее важными требованиями к локатору являются легкость использования, точность и надежность. Локатор RD7000+ компании Radiodetection удовлетворяет всем этим требованиям благодаря ряду инновационных характеристик, которые и обеспечивают точность, надежность и повторяемость измерений.
Новые локаторы серии RD7000+ является усовершенствованными преемниками семейств локаторов RD4000 и RD7000, ставшими промышленным стандартом. Локатор RD7000+ демонстрирует превосходные характеристики при наличии сильных электромагнитных помех.
Особенности трассоискателя RD7000+ DL с генератором Tх-10, сумкой:
Эргономика
Локатор RD7000+ сконструирован с учетом эргономики, чтобы получить легкий, энергоэффективный и высоко сбалансированный инструмент. При весе всего лишь 1,9 кг, RD7000+ удобен для использования в течение длительных периодов времени, а тип защиты от воздействия окружающей среды IP54 означает, что он может работать практически при любых окружающих условиях.
Как локатор, так и генератор имеют высококонтрастные ЖК-дисплеи с подсветкой, которые обеспечивают пользователю четкое отображение информации при любых условиях освещения. Интуитивно-понятный и быстродействующий интерфейс пользователя, который имеет простые и понятные пиктограммы, подобные, как для локатора, так и генератора, позволяет оператору легко и быстро получить доступ к любой функции приборов.Centros™
За 30 лет фирма Radiodetection усовершенствовала конструкцию локаторов, получив 50 патентов на программное и аппаратное обеспечение. Результатом этих исследований стала единая разработка, получившая название Centros™. Комплекс программных и аппаратных средств Centros™ объединяет новые и инновационные алгоритмы с отработанным программным обеспечением и высокопроизводительным процессорным ядром. Centros™ улучшает точность и повторяемость измерений и обеспечивает беспрецедентную скорость отклика при
измерениях в полевых условиях. Мощная фильтрация сигналов и анализ позволяют выполнять работу непрерывно даже в насыщенных электрическими помехами среде.eCAL™
Оригинальная методика, предназначенная для прецизионных локаторов компании Radiodetection. eCAL позволяет операторам контролировать первоначальную заводскую калибровку локатора RD7000+, что дает уверенность в том, что локатор функционирует так, как он работал при выпуске с завода-изготовителя, а также позволяет владельцу прибора напечатать сертификат аттестации, исключая необходимость возврата RD7000+ в сервисный центр.
Компас
Это экранное изображение типа компаса позволяет оператору быстро и легко отслеживать искомую линию путем визуальной индикации относительного положения искомого кабеля и локатора. Показывая совмещение искомого кабеля и локатора, компас помогает увеличить точность при измерении глубины.
Защита от динамической перегрузки
Эта функция расширяет возможности локатора RD7000+ в зонах, где другие локаторы не работают, благодаря автоматической фильтрации больших и нежелательных сигналов – таким образом, повышая точность локации искомых труб и кабелей даже в условиях сильного электрического шума, например, вблизи высоковольтных воздушных кабелей.
Пиковый/нулевой режим
Это инструмент для идентификации эффектов искажения поля из-за состояния грунта или близлежащих коммуникаций. Одновременное отображение на дисплее столбиковой диаграммы для пикового отклика и линейных стрелок для нулевого режима позволяет быстро оценить состояние локализации.
Генератор Tx-10
В генераторах серии‘Tx-10’ с выходной мощностью 10 Вт реализована запатентованная конструкция системы, размещенная в прочном кейсе, пригодном для использования практически в любых условиях окружающей среды (степень защиты IP54). Величина выходного сигнала при прямом подключении и частота вплоть до 200 кГц при индукционной связи задаются программным путем.
-
-
Технические характеристики трассоискателя RD7000+ DL с генератором Tх-10, сумкой:
Параметр Значение Типы подземных коммуникаций Все (кроме пластиковых труб) Максимальная глубина, м* 6 (*- измеряет и большие глубины, но с меньшей точностью) Точность измерения глубины,% ±5 (от значения глубины) Частотный диапазон 50 Гц - 65 кГц Компас для ориентации искомой коммуникации Есть Отображение глубины коммуникации Есть Режим наведения на коммуникацию Есть Фильтрация нежелательных сигналов Есть Поиск повреждений - Функция поиска маркеров - Режимы локации Power, Radio, CPS + Активные частоты генератора Особенности Большой набор частот локации, режим CPS (100Гц) Сигнал тревоги о наличии силовых кабелей Есть Генератор/мощность Tх-10/10Вт ЖК дисплей Высококонтрастный с подсветкой Управление Брызгозащитная клавиатура Источник питания Локатор - 2 батареи типа D;
Генератор - 8 батарей типа DВремя работы, ч до 30 Диапазон рабочих температур, °С От -20 до +50 Защита от воды и пыли IP54 Вес, кг Локатор - 1,87;
Генератор - 2,84 -
Комплект поставки RD7000+ DL с генератором Tх-10, сумкой
№ Наименование Количество 1. Трассоискатель RD7000+ DL с генератором Tх-10, сумкой 1 2. Кабель для подсоединения к трассе и заземлению 1 3. Штырь для заземления 1 4. Сумка для переноски 1 -
