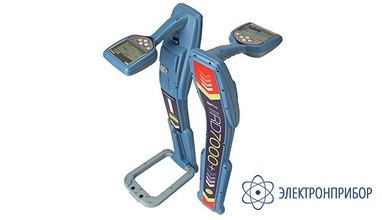

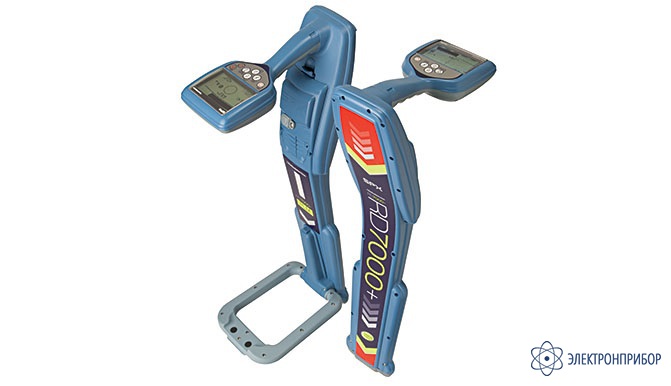

RD7000+PLM — трассопоисковый локатор с функцией поиска маркеров
Код товара: 35729-
-
Гарантия
2 года
-
Производитель
Назначение трассопоискового локатора с функцией поиска маркеров RD7000+PLM
Новый высокоточный локатор RD7000+PLM основан на базе производительности и эргономики популярных платформ RD7000+ и разарботан для профессионалов радиолокации и компаний, занимающихся поиском подземных коммуникаций, маркеров коммунальных систем и кабельных линий (например EMS или Omni-marker).
Особенности трассопоискового локатора с функцией поиска маркеров RD7000+PLM
- RD7000PL+ Электроэнергетика
Локатор RD7000PL+ надежно распознает искомый кабель даже в зонах расположения магистральных кабелей сложных электрических сетей.
Одной из наиболее серьезных проблем специалистов, работающих в электроэнергетике, является обнаружение и локализация труб и кабелей вблизи высоковольтного оборудования, такого как подстанции и кабелепроводы, где имеются мощные сигналы, подавляющие работу большинства локаторов.
Локатор RD7000PL+ предназначен для использования в зонах, где повышенные магнитные поля, создаваемые высоковольтным оборудованием и кабелями, могут препятствовать точной локации. Функция защиты от динамической перегрузки снижает это влияние, обеспечивая высокую точность локации даже в этих условиях.
RD7000PL+ имеет, как пиковый, так и нулевой режим, а также объединенный пиковый/нулевой режим, что позволяет оценивать искажения сигнала/"нуля" благодаря одновременному отображению пикового и нулевого откликов.
Кроме того, локатор RD7000PL+ может показывать глубину в режиме Power. Это особенно удобно, если прямое подключение передатчика к
силовому кабелю может быть опасным или невозможно.
Функция "Компас" помогает правильной ориентации локатора относительно искомого кабеля, обеспечивая максимальную точность измерения глубины.Функция поиска повреждений на частоте 8 кГц (8kHz Fault Find – 8KFF) – это запатентованный метод локализации повреждений оболочки кабеля с использованием А-рамки, подключенной к локатору. Стрелки на экране локатора
показывают направление к месту повреждения и помогают оператору локализовать место повреждения оболочки кабеля с точностью в пределах 10 см. - Автоматическое определение глубины залегания маркера.
С уникальной инновационной системой автоматического определения глубины TruDepthTM, новые локаторы позволяют проводить более точные исследования, затрачивая намного меньше времени. Для опредлеления глубины, пользователю больше не нужно производить двухшаговое действие, поднимая локатор, которое замедляло процесс и увеличивало вероятность ошибок.
Маркероискатели новой линии обнаруживают все основные виды РЧ-маркеров, позволяя использовать эти локаторы в широком спектре областей применения. Совмещенный режим локации маркеров и коммуникаций позволяет быстро исследовать большие пространства.
Каждую секунду во встроенную память прибора, позволяющую хранить данные до 1 года использования, сохраняются основные параметры локатора.
- Эффективная работа.
Новые локаторы работают от перезаряжаемых литий-ионных батарей, обеспечивающих до 25 часов непрерывной работы.
Внедрение новой линии приборов проходит очень просто, поскольку линия полностью воспроизводит операции и дисплеи, используемые в приборах RD7000®+ и RD8000®, и с ней могут использоваться те же аксессуары и генераторы.
Среди других функций: защита от динамической перегрузки, автоматически отфильтровывающая посторонние шумы в неблагоприятных условиях.
-
-
Технические характеристики трассопоискового локатора с функцией поиска маркеров RD7000+PLM
Параметр Значение Чувствительность 5 мкА на расстоянии 1 м (33 кГц) Динамический диапазон 120дБ Избирательность 120дБ/Гц Максимальная глубина1 Линия: 6 м
Зонд: 15 м
РЧ-маркеры:
Рядом с поверхностью: 60 см,
Сферический маркер: 1.5 м,
Средний диапазон: 1.8 м,
Полный диапазон: 2.4 мТочность определения глубины2 Линия: ± 5%, 0.1 - 3м
Зонд: ± 5%, 0.1 - 7м
РЧ-маркеры: ± 15%, ± 5см до максимальной глубиныТочность локации ± 5% глубины Поиск повреждений с функцией CD До 13 пар с функцией CD, от 220Гц до 1248Гц Поиск повреждений Диагностика повреждений изоляции кабеля от короткого замыкания до 2МОм с А-рамкой Защита от динамической перегрузки 30дБ (автомат) Батареи Блок 3 x Li-Ion батарей типа D (LR20) Время работы от батарей (постоянное использование)3 Li-Ion или солевые - до 25 часов Гарантия 24 месяца Совместимость FCC, RSS 310 RoHS, WEEE Одобрено CE, Bluetooth Масса 2.1кг (с батареями) Размеры 648 x 286 x 177 мм Исполнение Высокопрочный АБС-пластик Защита IP54 Рабочая температура -10 до 50°C 1 В благоприятных условиях.
2 RD7000+ и RD8000 могут работать и с большей глубиной но точность будет снижаться.
3 При 21°C, с качественными батареями, сигнал генератора 1Вт -
Комплект поставки RD7000+PLM
№ Наименование Количество 1. Локатор 1 2. Инструкция по эксплуатации на русском языке 1 3. Штырь заземления 1 4. Катушка с проводом для заземления 1 5. Элементы питания одноразовые (Батарейки) 1 -
Дополнительная комплектация RD7000+PLM
