Сталкер 15 02 М, Сталкер-15-02-М

Трассировка и поиск повреждений индукционным методом

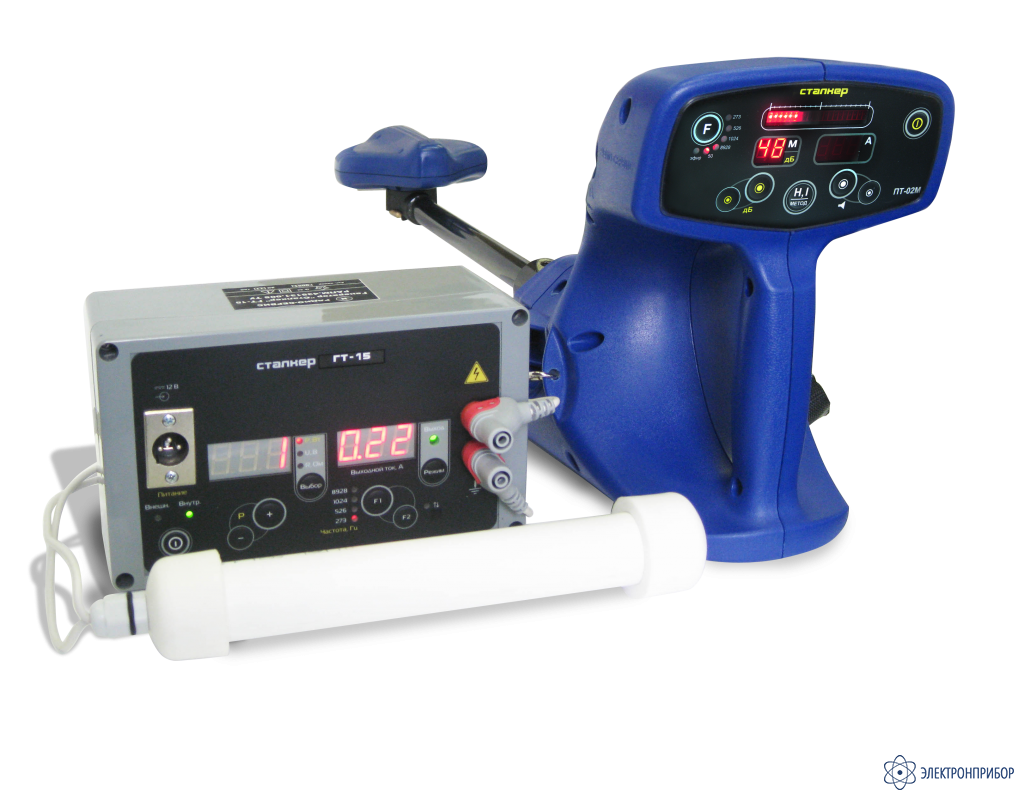

Сталкер 15-02М — трассоискатель

Код товара: 26895

  • Назначение комплекта Сталкер 15-02М:

    Комплект предназначен для определения глубины залегания скрытых коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ.

    Общие особенности комплекта Сталкер 15-02М:

    • Высокая скорость фильтрации;
    • Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
    • Частота 50 Гц позволяет наиболее эффективно обнаружить трассу, найти место повреждения изоляции и отстроиться от помех;
    • Датчик контроля изоляции А-рамка и ДКИ-02 позволяют искать повреждения в местах с большой плотностью коммуникаций;
    • Бесконтактный датчик контроля изоляции ДКИ-Е позволяет определить место повреждения в условиях мерзлого грунта и под асфальтом;
    • Оптическая и звуковая индикация;
    • Питание приёмников от встроенного аккумулятора или от 5 элементов питания типа АА;
    • Встроенное зарядное устройство;
    • Защита встроенного аккумулятора от избыточного разряда;
    • Влагозащищенный, ударопрочный корпус (IP42).

    Особенности приёмника ПТ-02М:

    • Точное определение положения оператора относительно оси трассы при помощи индикатора "влево/вправо";
    • Непосредственное измерение глубины залегания.

    Направление тока - метод предназначен для поиска мест повреждения изоляции (совместно с датчиком А-рамка и ДКИ).

    Используя пассивную частоту 50 Гц можно работать без применения генератора. Частота 50 Гц позволяет произвести локацию кабеля и металлических трубопроводов.

    Большой информативный дисплей с диапазоном рабочих температур от -30 до +55 °С.

    Особенности генератора ГТ-15:

    • Максимальная выходная мощность 15 Вт;
    • Ступенчатая регулировка мощности;
    • Синусоидальная форма выходного сигнала обеспечивает меньший уровень наведенных помех в соседние коммуникации;
    • Индикация величины выходного тока, напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
    • Два режима работы - непрерывная и импульсная генерация;
    • Автоматическое согласование генератора с нагрузкой;
    • Питание от встроенного аккумулятора (6 В 12 А/ч - 2 шт.) с возможностью подключения внешнего источника постоянного тока 12 В 10 А;
    • Индикация степени разряда аккумуляторов;
    • Встроенное зарядное устройство;
    • Защита встроенного аккумулятора от избыточного разряда;
    • Влагозащищенный, ударопрочный корпус IP44.;
    • Бесконтактная подача сигнала генератора в коммуникацию под напряжением при помощи клещей КИ-50.

  • Технические характеристики приёмника ПТ-02М:

    Параметр Значения
    Рабочие частоты, Гц 273, 526, 1024, 8928
    Пассивные частоты, Гц 50
    Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц:
    - по уровню минус 3 дБ
    - по уровню минус 60 дБ

    9
    24
    Полоса пропускания для режима "эфир" от 48 Гц до 10 кГц
    Чувствительность, приведенная ко входу приемника при отношении сигнал шум 6 дБ, мкВ 0,5
    Динамический диапазон входных сигналов, дБ 100
    Ослабление сигнала переменного тока частотой 50 Гц, дБ 80
    Определение глубины залегания трассы, м до 10
    Погрешность показаний глубины залегания трассы, %, не более 5
    Габаритные размеры, мм, не более 720х245х170
    Масса, кг, не более 2.4
    Диапазон рабочих температур, °С от -30 до +55

    Технические характеристики генератора ГТ-15:

    Параметр Значения
    Рабочие частоты*, Гц 273, 526, 1024, 8928, 32768
    Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт от 1 до 10
    Диапазон напряжений питания от источника постоянного тока, В от 10,5 до 14
    Сила тока, потребляемая от источника постоянного тока, А не более 1,8
    Габаритные размеры, мм, не более 210х130х100
    Диапазон рабочих температур, °С от -30 до +55

    * По дополнительным требованиям возможна поставка с другими частотами в диапазоне от 273 Гц до 10 кГц.

  • Комплект поставки Сталкер 15-02М

    № Наименование Назначение Фото Количество
    1. Сталкер ГТ-15 - генератор Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. 1
    2. Сталкер ПТ-02М - приемник Приемник предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. 1
    3. Телефоны головные РЛПА.468627.001 Предназначен для улавливания разностей звукового сигнала. 1
    4. Антенна передающая Предназначена для бесконтактной передачи сигнала в коммуникацию 1
    5. Катушка с красным проводом 10 м РЛПА.685442.004 Применяется для подключения генератора к коммуникации или штырю заземления. 1
    6. Катушка с синим проводом 10 м РЛПА.685442.004-01 Применяется для подключения генератора к коммуникации или штырю заземления. 1
    7. Кабель питания "12 В" РАПМ.685613.001 Предназначен для питание генератора от автомобильного аккумулятора. 1
    8. Зажим типа "крокодил" Применяются для подключения кабеля к коммуникации. 2

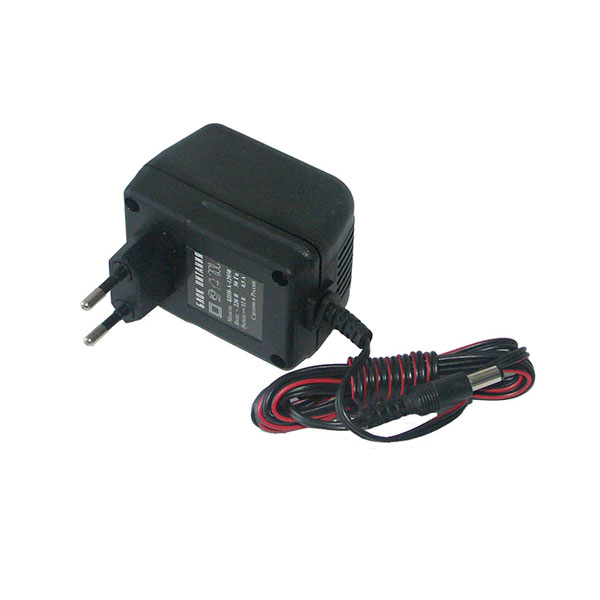

    9. Блок питания БПН-А 12-0,5 ЭКМЮ.436230.000ТУ Применяется для заряда аккумулятора приемника ПТ-02М и ПТ-04. 1
    10. Блок питания БПН-13-12300 РАПМ.436244.002 Предназначен для зарядка аккумуляторов. Питание от сети 220 В. Максимальная мощность генератора 20 Вт. 1
    11. Батарейный отсек РАПМ.436244.003 Предназначен для возможности питания от 6 элементов питания типа АА. 1
    12. МД-01 РЛПА.411519.001 - мини-датчик Предназначен для отбора жил в кабеле и поиска неисправностей в проводке. (Подключение к ПТ-02М только через Адаптер для датчиков приемника. ) 1
    13. Штырь заземления 52 см. РЛПА.305177.004-01 Применяется для приема сигнала генератора в условиях промерзшего грунта. Применение штыря:пробивка промёрзший слой почвы. 1
    14. Ремешок нашейный 1
    15. Сумка приемника 1
    16. Руководство по эксплуатации на приемник ПТ-02 РАПМ.464333.001РЭ 1
    17. Руководство по эксплуатации на генераторы 1
    18. Паспорт на комплекс трассопоисковый РАПМ.464334.001ПС 1
