Сталкер 80-14, Сталкер 8014, Сталкер 80 14

Трассировка и поиск повреждений индукционным методом

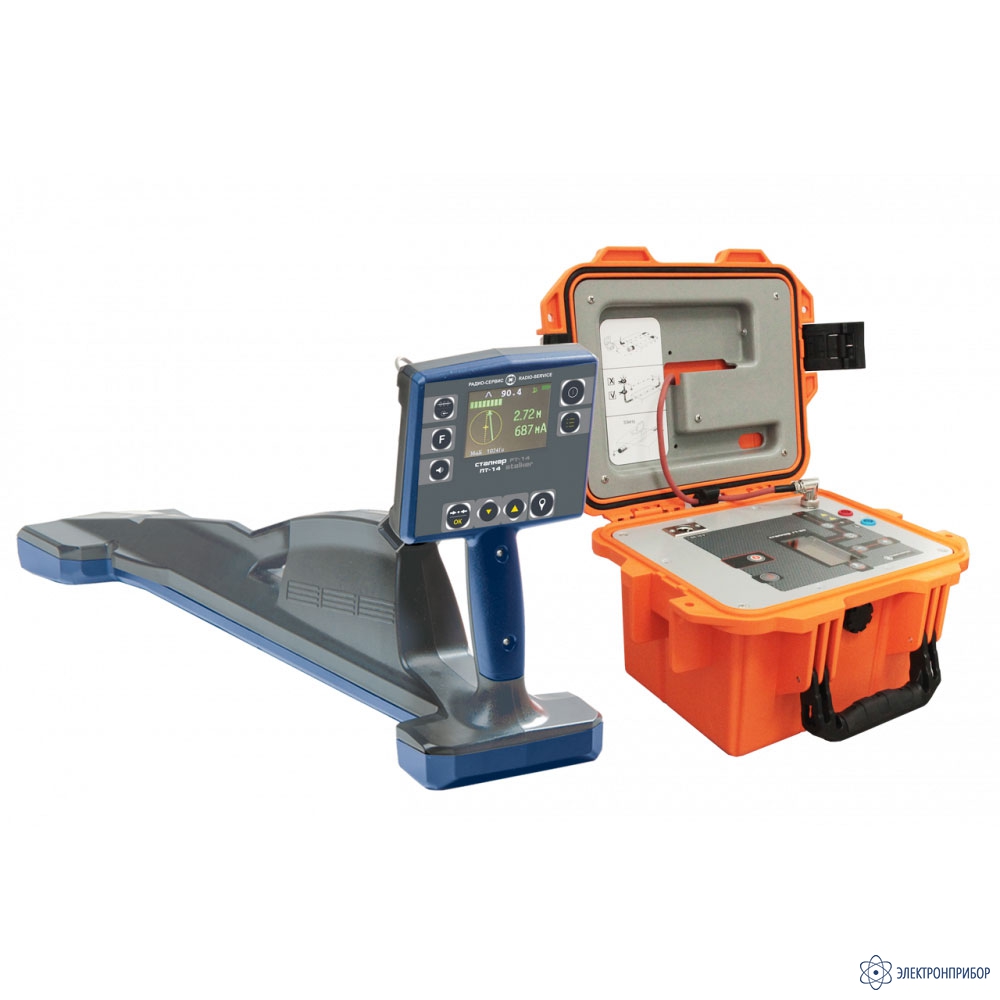

Сталкер 80-14 — комплекс трассопоисковый

Код товара: 59685

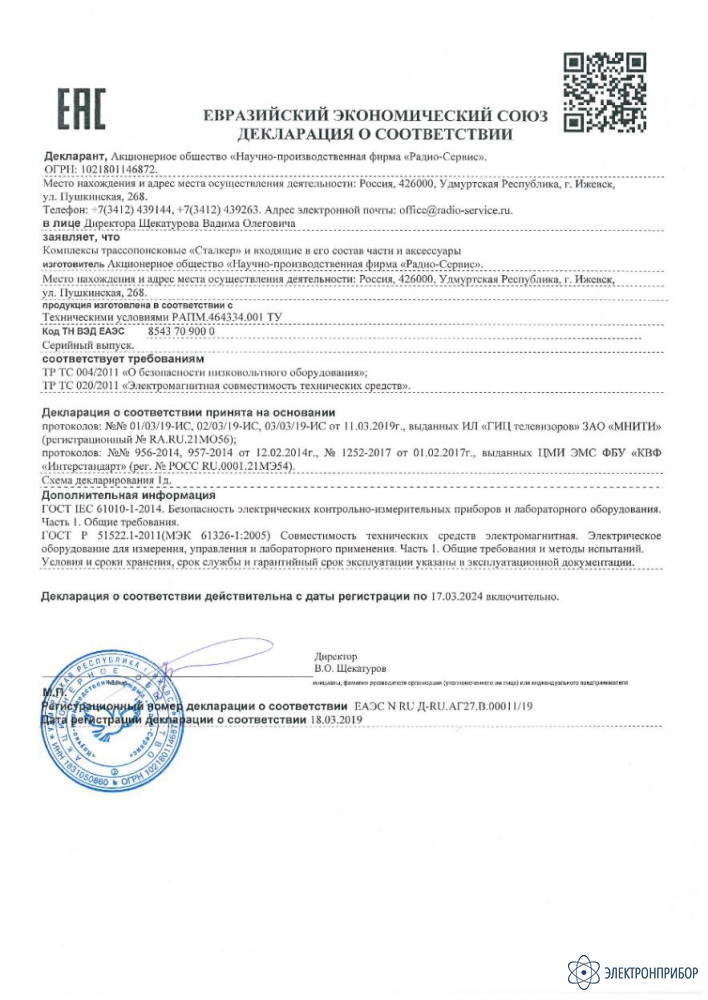

  • Сертификаты

    Назначение комплекса трассопоискового Сталкер 80-14:

    Трассоискатель Сталкер 80-14 предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

    Особенности комплекса трассопоискового Сталкер 80-14:

    • Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
    • Трассировка и координирование местоположения во всемирной системе координат;
    • Связь с компьютером по Bluetooth , память на 10000 измерений;
    • Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля
    • Для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
    • Трассоискатель Сталкер 80-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
    • Дистанционное управление генератором  через сеть GSM;
    • Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
    • Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
    • Наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт).
    • Меню приемника ПТ-14 на русском и английском языках.

    Назначение приемника Сталкер ПТ-14:

    Приёмник Сталкер ПТ-14 совместно с генераторами Сталкер ГТ-75, Сталкер ГТ-15 обеспечивает обследование кабельных линий и трубопроводов (далее, коммуникации):

    • определение планового положения и направления коммуникации с указанием отклонения от её оси с одновременной индикацией глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты (режим «ТРАССА»);
    • определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения и глубины залегания (режим «ТРАССА-ДАТЧИК»);
    • отбор жил кабеля, определения мест короткого замыкания или обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).

    Приёмник Сталкер ПТ-14 без применения генератора обеспечивает на рабочих частотах:

    • «50 Гц» и «550 Гц» – поиск коммуникаций (кабельных линий) по наведенным сигналам токов промышленной частоты;
    • «100 Гц» и «300 Гц» – поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);
    • «550 Гц» и «1450 Гц» – поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;
    • «Эфир» – поиск коммуникаций по наведенным сигналам телефонных и
    • «РАДИО» – поиск коммуникаций по наведенным сигналам трансляционных каналов в диапазоне частот от 10 кГц до 36 кГц.

    Приемник позволяет записать показания отображаемых значений, в том числе с привязкой к координатам, полученным от внешнего GPS модуля и передачу их в персональный компьютер для последующего анализа.

    Описание приемника Сталкер ПТ-14:

    Приёмник Сталкер ПТ-14 имеет ступенчатую регулировку усиления входного сигнала с шагом 6 дБ (каждый шаг изменяет усиление в два раза).

    Диапазон напряжения питания от 7,5 до 5,2 В. Питание осуществляется от никель-металл-гидридного (Ni-Mh) аккумулятора номинального напряжения «6 В», емкостью «2000 мАч» или от пяти сменных элементов питания типоразмера АА, устанавливаемых в батарейном отсеке. Допускается применение пяти аккумуляторов типоразмера АА номинального напряжения «1,2 В». Конструкция приёмника обеспечивает извлечение и установку аккумуляторов или батарей (например, для замены) без нарушения пломбирования.

    Приёмник имеет индикацию уровня заряда батареи и автоматическое отключение во избежание чрезмерного разряда. Приёмник при подключении блока питания обеспечивает зарядку аккумулятора и защиту от перезаряда без извлечения аккумулятора из приёмника.

    Приёмник по каналу беспроводной связи «Bluetooth» имеет связь с внешним GPS «Bluetooth» модулем и с персональным компьютером.

    Приложение Stalker terminal для приемников Сталкер:

    Вышло приложение Stalker terminal для Android для приемников Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2. Программа Stalker terminal позволяет использовать смартфон вместо внешнего GPS трекера.

    Основные функции приложения:

    • передача GPS координат со смартфона Android в приемники Сталкер ПТ-14, Сталкер ПТ-24, Сталкер ПМ-2;
    • просмотр треков на смартфоне;
    • экспорт треков для работы на ПК;
    • объединение нескольких треков.

    Скачать приложение Stalker terminal для Android можно по ссылке.

    Назначение генератора Сталкер ГТ-80:

    Генератор предназначен для подачи в линии исследуемых коммуникаций поисковых сигналов для их последующего обнаружения трассопоисковыми приемниками серии «Сталкер» или иными трассопоисковыми приемниками, имеющими соответствующие частот.

    Особенности генератора Сталкер ГТ-80:

    • Мощность и ток до 80 Вт, 12 А;
    • Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли;
    • Дистанционное управление генератором через сеть GSM;
    • Отложенный старт;
    • Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100;
    • Быстрое автоматическое согласование с нагрузкой для простоты использования;
    • Совместим со всеми приемниками серии «Сталкер»;
    • Работа с приемниками других производителей;
    • Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
    • Влагозащищенный, ударопрочный корпус (IP 54).

  • Технические характеристики комплекса трассопоискового Сталкер 80-14:

    Технические характеристики приемника ПТ-14
    Параметр Значение
    Значения рабочих частот при работе с генератором и чувствительность на данной частоте Частота, Гц Чувствительность не менее, мкА/м*
    273
    526
    1024
    8928
    32768 (33к)     		 500
    300
    150
    25
    5
    Значения дополнительные рабочие частоты при работе с генераторами других производителей  491, 512, 982, 2000, 2048, 8440, 9828, 10000
    Значения рабочих частот при работе без генератора, Гц 25,50,60,100,300, 550 и 1450
    Динамический диапазон входных сигналов, не менее, дБ 102
    Ширина полосы пропускания для каждой рабочей частоты, не более, Гц по уровню минус 3 дБ по уровню минус 60 дБ
    9  24
    Определение глубины залегания коммуникации, м от 0,01 до 10,0
    Определение тока рабочей частоты в коммуникации  от 10 мА до 10,0 А
    Погрешность показания глубины залегания для одиночной, протяженной прямой коммуникации, не более ±{[4+0,3h(h+1)] %+0,1 м},
    где h - измеренное значение глубины
    Показания напряжения сигналов на рабочих частотах по входу гнезда «ДАТЧИК» от 0,01 мВ до 1,70 В
    Погрешность показания напряжения  ± (3% + 3 е.м.р)
    Чувствительность по входу гнезда «ДАТЧИК» при отношении сигнал-шум 6 дБ, не менее, мВ 0,05
    Входное сопротивление по входу «ДАТЧИК», МОм 1
    Мощность потребления, не более, Вт  2
    Время непрерывной работы в нормальных условиях от заряженного аккумулятора, не менее, ч 5
    Габаритные размеры, не более, мм  700х300х140
    Масса, не более, кг 1,8
    Технические характеристики генератора ГТ-80
    Фиксированные частоты*, Гц 273, 526, 1024, 8928, 32768 (33кГц);
    Пользовательские частоты для работы с приемниками других производителей от 270 до 10000 Гц (шаг установки 1 Гц)
    Максимальная выходная мощность и ток до 5,99 кГц – 80 Вт, 12 А от 6 до10 кГц – 60 Вт, 8 А 33 кГц – 10 Вт, 3 А
    Габаритные размеры, мм, не более 275х250х180
    Вес со встроенными аккумуляторами, кг, не более 8,5
    Диапазон рабочих температур, °С от -30 до +55

    Примечания:
    * - Нормируется для метода «пологий максимум». Отношение сигналшум 6 дБ;
    е.м.р. – единица младшего разряда.

  • Комплект поставки Сталкер 80-14

    № Наименование Назначение Фото Количество
    1 Приемник Сталкер ПТ-14 Прибор для поиска подземных коммуникаций. 1
    2 Блок питания приемника Предназначен для зарядки аккумулятора приемника. 1
    3 Батарейный отсек 5*АА Предназначен для возможности питания от 5 элементов питания типа АА. 1
    4 Bluetooth-USB адаптер Предназначен для беспроволного соединения приемника с ПК или ноутбуком. 1
    5 Чехол солнцезащитный Предназначен для защиты экрана приемника от солнечных бликов. 1
    6 Сумка приемника Предназначена для переноски приемника. 1
    7 Руководство по эксплуатации 1
    8 Генератор "Сталкер" ГТ-80 Генератор предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей, обследования участков местности перед проведением земляных работ. 1
    9 Блок питания генератора 12 В, 3 А Предназначен для зарядка аккумулятора генератора. Питание от сети 220 В. 1
    10 Кабель питания 12 В Предназначен для питания генератора от автомобильного аккумулятора. 1
    11 Катушка с проводом 10 м, для генератора "Сталкер", Красная Применяется для подключения генератора к коммуникации или штырю заземления. 1
    12 Катушка с проводом 10 м, для генератора "Сталкер", Синяя Применяется для подключения генератора к коммуникации или штырю заземления. 1
    134 Зажим изолированный типа "крокодил", d30, красный Применяются для подключения кабеля к коммуникации. 1
    14 Зажим изолированный типа "крокодил", d30, синий Применяются для подключения кабеля к коммуникации. 1
    15 Штырь заземления 50 см, нержавеющая сталь Применяется для приема сигнала генератора в условиях промерзшего грунта. 1
    16 Сумка для принадлежностей генератора "Сталкер" Предназначена для переноски генератора. 1
    17 Рководство по эксплуатации 1
