Описание трассоискателя Успех АГ-309.60Н:

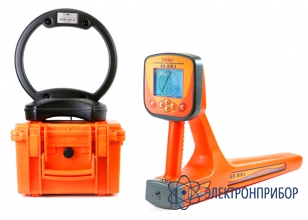

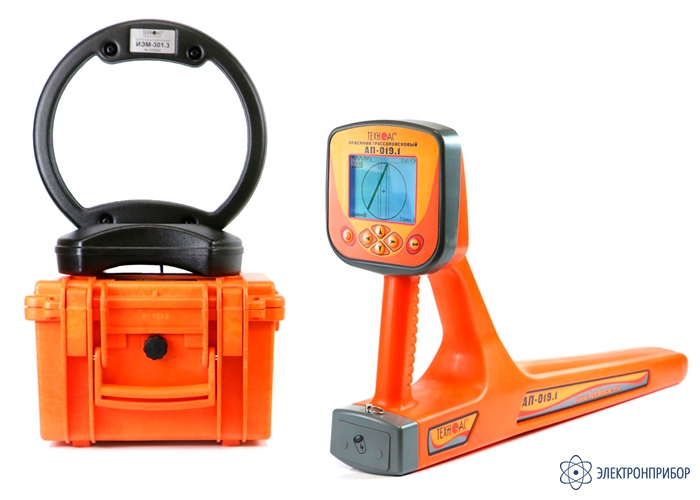

Трассопоисковый комплект Успех АГ-309.60Н для поиска подземных коммуникаций (кабельных линий, металлических трубопроводов, и прочих коммуникаций из токопроводящих материалов).
В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии, а также генератор повышенной мощности до 180 Вт и дальностью работы до 5 км. Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех АГ-309.60Н:
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м;
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км;
- Поиск электрических кабелей под напряжением;
- Поиск мест пересечения трубопровода и кабеля;
- Определения мест повреждения кабельных линий;
- Обследования участков местности перед проведением земляных работ.
Рекомендуемые области применения трассоискателя Успех АГ-309.60Н:
- Электросети;
- Телекоммуникация;
- Строительно-монтажные организации;
- ЖКХ;
- Водоканалы;
- Теплосети;
- Нефтегазовая отрасль;
- Геодезия.
Особенности приемника АП-019.1:
- Современный цифровой трассопоисковый приемник-моноблок АП-019.1;
- Изображение трассы на экране прибора;
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
- Дополнительные функций при подключении внешних датчиков;
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц);
- Меню на двух языках (русский и английский).
Функциональные возможности приемника АП-019.1 в различных режимах работы:
Режим «Трасса». Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
.jpg)
Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
.jpg)
Режим «График+». Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.
Режим «Минимум максимум». Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режимы «Относительное расстояние до коммуникации». Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «2-частоты». В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Особенности генератора АГ-144.1:
- Возможность выбора мощности генератора в зависимости от решаемых задач (от 7,5 до 180 Вт);
- При работе генератора автоматическое согласование с нагрузкой в широком диапазоне сопротивлений, автоматическое повторное согласование;
- Длительное время непрерывной работы от собственного аккумулятора.
-
-
Технические характеристики трассоискателя Успех АГ-309.60Н:
Параметр Значение Приемник АП-019.1 Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192/ 32768 Гц Добротность квазирезонансных фильтров (Q) 100 Диапазон частот «Широкая полоса» 0,04…8 кГц Диапазон частот «Радио» 8…40 кГц Максимальный коэффициент усиления электрического тракта 100 дБ Количество встроенных датчиков 4 Подключаемые внешние датчики КИ-110 (КИ-105), НР-117, ДОДК-117, ДКИ-117 Управление чувствительностью Автоматическое - для 2D отображения «Трасса»;
Полуавтоматическое / ручное (по выбору) – для режимов «График»;
Автоматическое или ручное (по выбору) - для режима «2-частоты»Определение глубины залегания трассы Автоматически в режиме «Трасса» 0....9,99 м Точность определения глубины залегания ±5% Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,001....9,99 А Точность измерения тока принимаемого сигнала ±5% Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами производства «ТЕХНО-АС» («Импульсный» режим) Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка Индицируемые параметры параметры настройки и управления, 2D визуализация положения трассы относительно прибора, графики уровня сигнала с датчиков, глубина залегания трассы, ток сигнала Звуковая индикация Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопокИсточник питания 4…7 В (4 элемента тип «С») Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов Автоматическое отключение питания при бездействии для экономии заряда После 30 минут Диапазон температур эксплуатации / хранения -20…60 / -30…60°С Степень защиты корпуса IP54 Габаритные размеры 330х140х700 мм Масса 2,4 кг Генератор АГ-144.1 Частоты генерируемого сигнала, Гц Частоты SIN f1 / f2 / f3, ±0,1% 512/1024/8192 Частоты следования ударов нч / сч / вч 0,5/1/2 Режимы генерации «SIN» «непрерыв»
«SIN» «
»
«SIN» «3част»
«УДАР»Выходные параметры синусоидальной генерации Максимальное выходное напряжение, В:
- при автономном питании
- с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
220
330
140Выходная мощность, Вт:
- при автономном питании
- с добавлением внешнего аккумулятора 12/24В
- при питании от сетевого блока
От 7,5 до 120
От 45 до 180
От 18 до 72Допустимое сопротивление нагрузки любое (0…∞) Согласование с нагрузкой автоматическое Источники питания Встроенный акк.комплект
Сетевой блок питанияГабаритные размеры электронного блока (кейса), не более, мм 250х215х165 Вес электронного блока, не более, кг 8,5 Условия эксплуатации Допустимый диапазон температур окружающей среды при эксплуатации -20…+45ºС Класс климатической защиты IP54 Технические характеристики индуктивной антенны ИЭМ-301.3 Максимальная мощность, подводимая к «рамке», не более Вт 10 Модуль полного комплексного сопротивления на частоте 8192 Гц, Ом 36 Тип корпуса пластмассовый, герметичный -
Комплект поставки Успех АГ-309.60Н
№ Наименование Количество 1 Трассопоисковый приемник АП-019.1 1 2 Генератор АГ-144.1 1 3 Индукционная антенна ИЭМ-301.3 1 4 Источник питания ENP-120-12 1 5 Кабель АГ144.02.020 1 6 Кабель AG144.02.060 1 7 Кабель АГ120.02.050 1 8 Кабель АГ105.02.020 1 9 Контакт магнитный АГ120.02.090 2 10 Штырь заземления АГ110.02.004 2 11 Батарейки 4 12 Сумка для индукционной антенны ИЭМ-301.3 1 13 Сумка для генератора "АГ-144.1" 1 14 Сумка для приемника 1 15 Сумка для комплекта 1 16 Руководство по эксплуатации 3 17 Паспорт 1 -
