Успех-АТГ-425.20Н — трассотечепоисковый комплект
Код товара: 28297-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-00002102

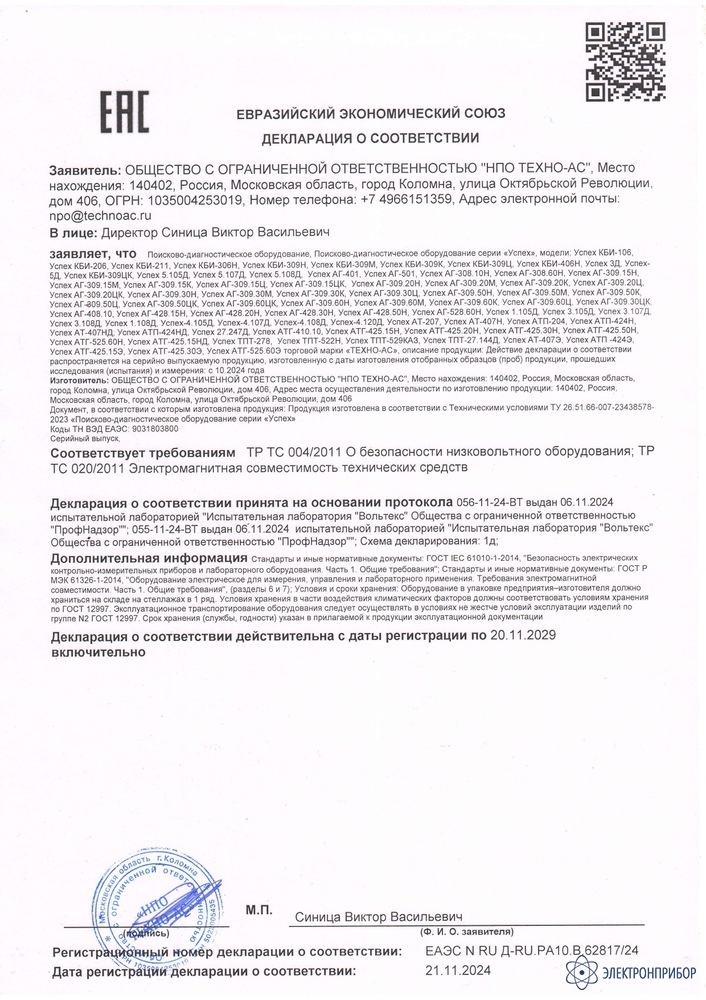

Сертификаты
Назначение трассотечепоискового комплекта Успех-АТГ-425.20Н:
Успех-АТГ-425.20Н - это комплект с интеллектуальным алгоритмом выявления утечек и необходимым набором функций для трассопоиска. Предназначен для:
- определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора;
- определения мест повреждения кабельных линий;
- обследования участков местности перед проведением земляных работ;
- проведения работ по поиску скрытой проводки;
- обнаружения мест разгерметизации трубопроводов на глубине до 3 м.
Трассотечеискатель Успех АТГ-425.20Н - универсальный многофункциональный комплект, в котором объединены три устройства:
- Трассоискатель с электромагнитным датчиком;
- Трассоискатель с акустическим датчиком;
- Течеискатель с акустическим датчиком.
Особенности трассотечепоискового комплекта Успех-АТГ-425.20Н:
- возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт);
- автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
- возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.
Решаемые задачи трассотечепоисковым комплектом Успех-АТГ-425.20Н:
- трассировка кабеля и определение глубины залегания;
- поиск места повреждения силового кабеля;
- поиск металлических трубопроводов и определение глубины залегания;
- поиск мест пересечения трубопроводов и кабеля;
- определение мест утечки.
Особенности приемника АП-027М:
- цифровой трассопоисковый приемник;
- большой ЖК дисплей с переключаемыми режимами работы и индикации;
- отображение частотного спектра входного сигнала;
- вывод звукового сигнала как на наушники оператора, так и на встроенный динамик;
- приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105);
- при работе с акустическим — диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта;
- при работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц;
- класс защиты корпуса от внешних воздействий IP54.
Особенности генератора АГ-114.1:
- прост в эксплуатации и не требует высокой квалификации персонала.
- автоматическое согласование с нагрузкой в широком диапазоне сопротивлений.
- возможность выбора мощности в зависимости от решаемых задач.
- автоматическое повторное согласование при изменении мощности.
- длительное время непрерывной работы от собственного аккумулятора.
- небольшие габариты и вес.
Принцип работы трассотечепоискового комплекта Успех-АТГ-425.20Н:
Режим трассопоиска
Пассивный поиск (трассопоиск без использования генератора). Подключить головные телефоны и ЭМД к приемнику. Использовать режим «ШП», 50 Гц, 100 Гц. Работа в данном режиме позволяет обнаружить силовые кабели под напряжением (режим «ШП», затем 50 Гц), трубопроводы под катодной защитой и трубопроводы с перенаведенным излучением (режим «ШП», 100 Гц).
При работе оператора уровень сигнала анализируется по уровню шума в головных телефонах и стрелочному индикатору приемника.
Активный поиск (трассопоиск с использования генератора). Подключить головные телефоны и ЭМД к приемнику.
Генератор представляет собой автоколебательную систему с мощным трансформаторным выходом, который служит для согласования с нагрузкой (кабель или трубопровод).
Подключить генератор к нагрузке. Согласовать генератор с нагрузкой. Использовать режим «512», «1024», «8192», «х3». Па приемнике установить частоту аналогичную с генератором. Работа в данном режиме позволяет провести качественную трассировку коммуникаций (кабельных линий без напряжения, трубопровода)
Поиск места повреждения силового кабеля (трассопоиск с использования генератора). Поиск места повреждения силового кабеля можно осуществлять двумя методами: индукционным (ЭМД) и акустическим (АД).
Подключить головные телефоны и ЭМД (АД) к приемнику. Подключить генератор к кабелю. Использовать режимы «512», «1024», «8192», «х3» (для индукционного метода); «ШП», «ФНЧ», «ПФ» (для акустического метода).
Режим течепоиска
Подключить головные телефоны и АД к приемнику. Использовать режим «ШП», «ФНЧ», «ПФ».
Механические колебания грунта, возникающие в результате течи из трубопровода, воспринимаются акустическим датчиком при помощи пьезоэлектрического преобразователя. Электрический сигнал поступает в электронный блок, откуда выводится на головные телефоны и на стрелочный индикатор. Оператор по максимальному сигналу на стрелочном индикаторе или по специфическому шуму свища определяет место положения разгерметизации трубопровода.
-
-
Технические характеристики трассотечепоискового комплекта Успех-АТГ-425.20Н:
Характеристики трассопоискового приемника АП-027М Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГцДвухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц «Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц Визуальная индикация ЖКИ:
- символы и значения выбираемых режимов и параметров;
- анимированная шкала уровня входного сигнала;
- цифровое значение и анимированная шкала уровня выходного сигнала;
- график (движущаяся диаграмма) уровня выходного сигнала;
- частотный спектр выходного сигнала;
- цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал Головные телефоны -синтезированный звук ЧМ - Встроенный излучатель - синтезированный звук ЧМ Питание напряжение 4…7 В:
- аккумуляторы «тип АА» 1,2 В 4 штуки
- щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 штуки;
- внешний аккумуляторКоличество сохраняемых значений в памяти 30 Время непрерывной работы, не менее 20 часов Диапазон эксплуатационных температур -20…+50 ºС Класс защиты от внешних воздействий IP54 Габаритные размеры электронного блока 220 х 102 х 42 мм Масса электронного блока, не более 0,46 кг Характеристики трассировочного генератора АГ-114.1 Частоты генерируемого сигнала, Гц Частота 1 512 ± 0,25 Частота 2 1024 ± 0,5 Частота 3 8928 ± 4 Режимы генерации Режим 1 непрерывный Режим 2 импульсные посылки Режим 3 импульсный трехчастотный Длительность импульса, мс Режим 2, 3 100 Частота следования импульсов, Гц Режим 2 1 Режим 3 2 Мощность, отдаваемая генератором в нагрузку, Вт Мощность 1 («5Вт») 5±1,25 Мощность 2 («10Вт») 10±2,5 Мощность 3 («20Вт») 20±5 Допустимое сопротивление нагрузки, Ом любое Диапазон сопротивлений согласованной нагрузки, Ом Мощность 1 («5Вт») 0,3 … 1000 Мощность 2 («10Вт») 0,3 … 500 Мощность 3 («20Вт») 0,3 … 250 Напряжение на выходе, В Ограниченное по умолчанию 36 Максимальное 72 Согласование с нагрузкой автоматическое, 20-ти ступенчатое Время согласования максимальное,не более 12 с Допустимое внешнее напряжение питания 11...15 В Источники питания Встроенный аккумулятор:
- напряжение
- емкость
12 В
2,2 АчСетевой блок 15 В / 4,4 А max Время зарядки штатного аккумулятора не более 5 ч Габаритные размеры генератора, не более 190х140х80 мм Вес генератора в чехле, не более 2,5 кг Параметр Значение Характеристики электромагнитного датчика EMD-257 Тип преобразователя резонансная ферритовая магнитная антенна Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Тип питания от приемника Коммутация резонанса принудительная (управляется приемником) Характеристики индукционной антенны ИЭМ-301.3 Максимальная мощность, подводимая к «рамке», не более 10 Вт Модуль полного комплексного сопротивления на частоте 8192 Гц 36 ом Тип корпуса пластмассовый, герметичный Характеристики акустического датчика AD-257 Габаритные размеры прибора, не более 60х130 мм Масса, не более 0,95 кг -
Комплект поставки Успех-АТГ-425.20Н
№ Наименование Количество 1 Трассопоисковый приемник АП-027М 1 2 Генератор АГ-114.1 1 3 Датчик электромагнитный EMD-257 1 4 Комплект акустического датчика AD-257 1 5 Антенна индукционная ИЭМ-301.3 1 6 Головные телефоны 1 7 Держатель для приемника АП-027.00.010 1 8 Батарейки для приемника (AA) 4 9 Источник питания AG114M.02.020 1 10 Кабель для подключения внешнего аккумулятора АГ120.02.020 1 11 Кабель для подключения нагрузки АГ120.02.050 1 12 Кабель АГ105.02.020 1 13 Контакт магнитный АГ120.02.090 2 14 Крестовая отвертка 1 15 Штырь заземления АГ110.02.004 2 16 Кабель для подключения внешнего аккумулятора AP027.02.030 1 17 Сумка для антенны ИЭМ-301.3 (чехол 53107) 1 18 Сумка для электромагнитного датчика EMD-247 (чехол 53186) 1 19 Сумка для генератора АГ-114.1 (чехол 53163) 1 20 Сумка для комплекта (чехол 53183) 1 21 Руководство по эксплуатации 3 22 Паспорт 1 -
