Успех 1.105Д — трассоискатель
Код товара: 71612-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-Б0001903
Сертификаты
Описание трассоискателя Успех 1.105Д:

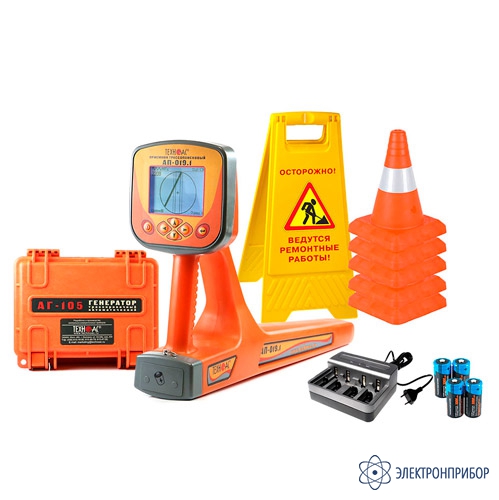

Трассопоисковый комплект Успех 1.105Д предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии.
Компактный автономный генератор с дисплеем и встроенной индукционной антенной. Выходная мощность генератора до 20 Вт и дальность работы до 3 км.
Подключение к искомой трассе возможно как контактным, так и бесконтактным способом.
Назначение трассоискателя Успех 1.105Д:
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м;
- Трассировка коммуникаций с использованием генератора на расстояние до 3 км;
- Поиск электрических кабелей под напряжением;
- Поиск мест пересечения трубопровода и кабеля;
- Определения мест повреждения кабельных линий;
- Обследования участков местности перед проведением земляных работ.
Рекомендуемые области применения трассоискателя Успех 1.105Д:
- Электросети;
- Телекоммуникация;
- Строительно-монтажные организации;
- ЖКХ;
- Водоканалы;
- Теплосети;
- Нефтегазовая отрасль;
- Геодезия.
Особенности приемника АП-019.1:

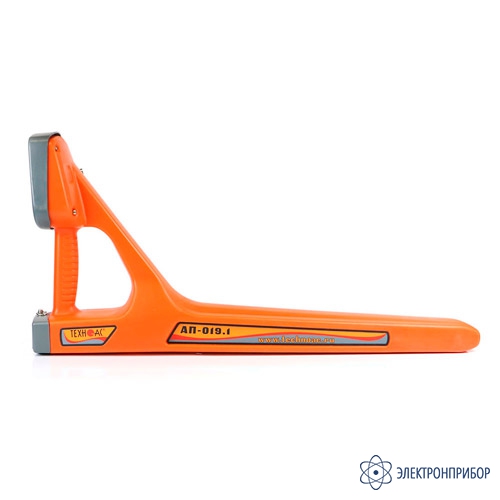

- Современный цифровой трассопоисковый приемник-моноблок АП-019.1;
- Изображение трассы на экране прибора;
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
- Дополнительные функций при подключении внешних датчиков;
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц);
- Меню на двух языках (русский и английский).
Функциональные возможности приемника АП-019.1 в различных режимах работы:
Режим «Трасса». Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
.jpg)
Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
.jpg)
Режим «График+». Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.
Режим «Минимум максимум». Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режимы «Относительное расстояние до коммуникации». Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «2-частоты». В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.

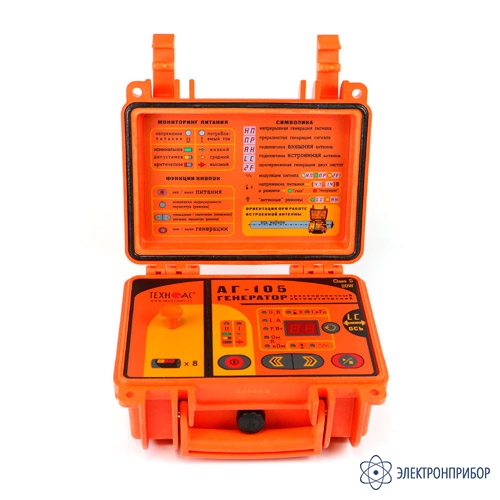

Особенности генератора АГ-105:
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания;
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию;
- Ручное уменьшение/увеличение мощности после автосогласования;
- Небольшие габариты и вес.
-
-
Технические характеристики кабелетрассоискателя Атлет 3.120Д:
Параметр Значение Приемник АП-019.1 Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192/ 32768 Гц Добротность квазирезонансных фильтров (Q) 100 Диапазон частот «Широкая полоса» 0,04…8 кГц Диапазон частот «Радио» 8…40 кГц Максимальный коэффициент усиления электрического тракта 100 дБ Количество встроенных датчиков 4 Подключаемые внешние датчики КИ-110 (КИ-105), НР-117, ДОДК-117, ДКИ-117 Управление чувствительностью Автоматическое - для 2D отображения «Трасса»;
Полуавтоматическое / ручное (по выбору) – для режимов «График»;
Автоматическое или ручное (по выбору) - для режима «2-частоты»Определение глубины залегания трассы Автоматически в режиме «Трасса» 0....9,99 м Точность определения глубины залегания ±5% Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,001....9,99 А Точность измерения тока принимаемого сигнала ±5% Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов При совместной работе с трассировочными генераторами производства «ТЕХНО-АС» («Импульсный» режим) Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка Индицируемые параметры параметры настройки и управления, 2D визуализация положения трассы относительно прибора, графики уровня сигнала с датчиков, глубина залегания трассы, ток сигнала Звуковая индикация Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопокИсточник питания 4…7 В (4 элемента тип «С») Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов Автоматическое отключение питания при бездействии для экономии заряда После 30 минут Диапазон температур эксплуатации / хранения -20…60 / -30…60°С Степень защиты корпуса IP54 Габаритные размеры 330х140х700 мм Масса 2,4 кг Генератор АГ-105 Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц» Нагрузка «клипсы» или «клещи» 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33» «Антенные» режимы 8192 «8.2» / 32768 «33» Режим работы «Антенные» режимы Встроенная передающая антенна «LC» Внешняя передающая антенна «АН» Режимы «модуляции» (сигналы специальной формы) Прерывистый «ПР» (кратковременные посылки сигнала)
Длительность посылки 0,12сек
Частота следования посылок 1ГцДвухчастотный «2F» (одновременная генерация частот 1024Гц и 8192Гц)
Соотношение амплитуд 4/1 (соответственно)Выходные параметры при напряжении питания 12…15В Выходной ток, А Ограниченный программой при ручном повышении, ≥ 5 - при частотах 512Гц «0.5» / 1024Гц «1.0» / 8192Гц «8.2» / «2F» 3 - при частоте 32768Гц «33» Заданный для автоматического согласования, ≥ 0,2 -при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F» 0,1 - при частотах 8192Гц «8.2» / 32768Гц «33» Максимальное выходное напряжение, В В зависимости от «модуляции», ≥ 32 - в двухчастотном режиме модуляции «2F» 40 -в других режимах Максимальная выходная мощность, Вт Ограниченная программой, ≥ 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» 6 - При частоте 32768 Гц «33» Источники питания Напряжение питания 7…15 В Батарейный комплект «тип С×8» 8 щелочных («alkaline») элементов 1,5В «тип С» Внешние источники питания (не входят в комплект поставки) Аккумулятор «12В» (например, автомобильный)
Выходное напряжение 11…14В при токе не менее 4АСетевой блок питания АГ114М.02.020 (дополнительная принадлежность)
Выходное напряжение 15В, мощность 60ВтВремя работы («жизненный цикл» зависит от качества батарей) При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт) При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено Функциональные особенности Автоматическое управление выходной мощностью в процессе генерации Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания Согласование с нагрузкой Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
- ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»;
- ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33».Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования Варианты подключения к исследуемой коммуникации «Контактное» подключение с «возвратом тока через землю» «Бесконтактное» подключение с применением встроенной передающей антенны «LC» «Бесконтактное» подключение с применением внешней передающей антенны «АН» «Бесконтактное» подключение с применением индукционных передающих «клещей» Конструктивные параметры Выходной усилитель мощности Технология: модифицированный CLASS D КПД до 85% Габаритные размеры, мм 216х180х105 мм Вес, кг 2 Условия эксплуатации Допустимый диапазон температур окружающей среды при эксплуатации -30…+60ºС
С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды.Степень защиты корпуса IP65 (при закрытой крышке корпуса - кейса) -

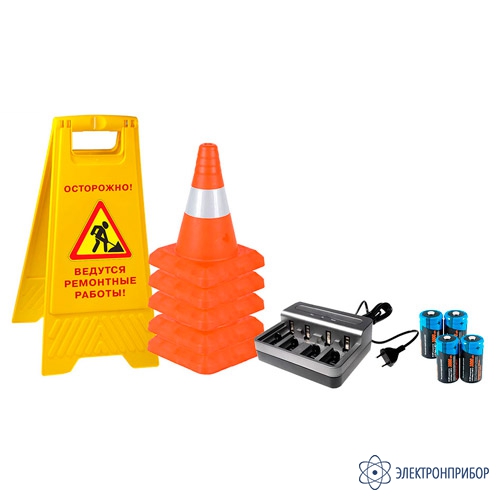

Комплект поставки Успех 1.105Д
№ Наименование Количество 1 Трассопоисковый приемник АП-019.1 1 2 Генератор АГ-105 1 3 Кабель АГ120.02.020 1 4 Кабель АГ120.02.050 1 5 Кабель АГ105.02.020 1 6 Контакт магнитный АГ120.02.090 1 7 Штырь заземления АГ110.02.004 1 8 Колпачок изоляционный d=8 мм 2 9 Пакет 14х22+4 ант. с липким слоем из ВП2-10-90 1 10 Батарейка 12 11 Комплект аккумуляторов для приемника АП-019 1 12 Зарядное устройство 1 13 Конус дорожный, высота 30 см 5 14 Аварийный знак "Люк открыт" или "Идут работы" 1 15 Сумка для приемника (чехол 53212) 1 16 Сумка для комплекта (чехол 53222) 1 17 Руководство по эксплуатации 3 18 Паспорт 1 -
