Успех 3.107Д — трассоискатель с функцией сохранения GPS/ГЛОНАСС координат
Код товара: 71618-
-
Гарантия
2 года
-
Производитель
-
Артикул
00-Б0001905
Сертификаты

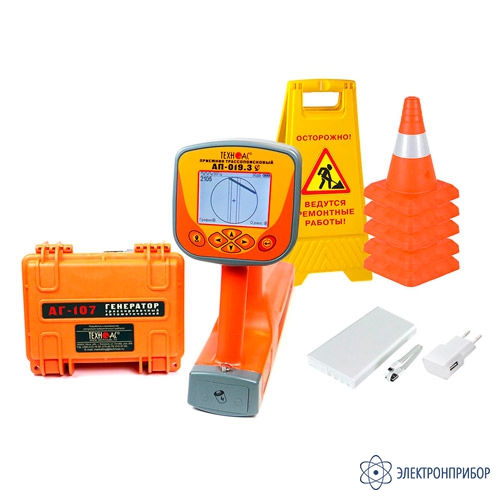

Описание трассоискателя с функцией сохранения GPS/ГЛОНАСС координат Успех 3.107Д:
Трассопоисковый комплект Успех 3.107Д предназначен для точного определения местоположения и глубины залегания подземных коммуникаций (силовые и сигнальные кабельные линии, армированные оптоволоконные линии, трубопроводы из электропроводных материалов), поиска неисправностей кабельных линий, а также позволяет в кратчайший срок и с большой надежностью проводить обследование местности перед производством земляных работ и предотвращать повреждение инженерных коммуникаций.
В составе комплекта приемник в виде моноблока с большим ЖК дисплеем, на который выводится изображение трассы и в автоматическом режиме происходит расчет глубины залегания коммуникации до 10 м, а также величины тока в линии. Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации. Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция).

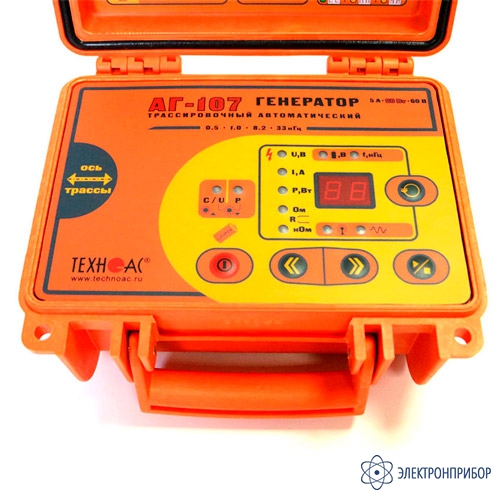

Комплект оснащен новейшим компактным автономным генератором АГ-107 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом.
Выходная мощность генератора до 60 Вт.
Назначение трассоискателя с функцией сохранения GPS/ГЛОНАСС координат Успех 3.107Д:
- Определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 10 м
- Трассировка коммуникаций с использованием генератора на расстояние до 5 км
- Поиск электрических кабелей под напряжением
- Поиск мест пересечения трубопровода и кабеля
- Определения мест повреждения кабельных линий
- Обследования участков местности перед проведением земляных работ
- Запись GPS\ГЛОНАСС координат и составление карт найденных коммуникаций
- Возможность трассировки неметаллических коммуникаций с помощью дополнительного внутритрубного генератора.
Рекомендуемые области применения трассоискателя с функцией сохранения GPS/ГЛОНАСС координат Успех 3.107Д:
- Электросети;
- Телекоммуникация;
- Строительно-монтажные организации;
- ЖКХ;
- Водоканалы;
- Теплосети;
- Нефтегазовая отрасль;
- Геодезия.
Особенности приемника АП-019.3:
- Современный цифровой трассопоисковый приемник-моноблок АП-019.3;
- Изображение трассы на экране прибора;
- Автоматический расчет и вывод на экран глубины залегания коммуникации и тока в линии;
- Встроенный GPS\ГЛОНАСС модуль для определения и записи координат нахождения коммуникации;
- Режим «Зонд» для трассировки НЕМЕТАЛЛИЧЕСКИХ коммуникаций с помощью внутритрубного генератора (дополнительная опция);
- Несколько вариантов отображения информации на индикаторе приемника: «Трасса», «График», «График+», «Минимум максимум», режимы «Относительное расстояние до коммуникации» и «2-частоты» позволяют оператору максимально эффективно использовать возможности прибора;
- Дополнительные функций при подключении внешних датчиков;
- Широкий набор рабочих частот (50(60) / 100(120) / 512 / 1024 / 8192 / 32768 Гц, Широкая Полоса 40...8000 Гц, Радио 8...40 кГц);
- Меню на двух языках (русский и английский);
- Возможность подключения внешнего аккумулятора Power Bank и работа при отрицательных температурах, внешний аккумулятор прячется под одежду оператора.
Функциональные возможности приемника АП-019.3 в различных режимах работы:
Режим «Трасса». Режим «Трасса» является основным для трассировки. На индикаторе отображается положение оси трассы относительно прибора, глубина залегания и сила тока в коммуникации. Поиск трассы происходит в полуавтоматическом режиме наглядно и быстро.
.jpg)
Режим «График». На индикаторе дополнительно с положением трассы отображается график изменения уровня сигнала на рабочей частоте. Режим «График» удобен при слабом уровне сигнала или в случае, когда электромагнитное поле искажено.
.jpg)
Режим «График+». Режим позволяет находить пересекающие трассируемую коммуникацию силовые кабельные линии над напряжением.
Режим «Минимум максимум». Режим «Минимум максимум» по графикам изменения уровня сигнала позволяет проводить точную локализацию коммуникации. А также используется для нахождения центров нескольких коммуникаций, находящихся близко друг к другу.
Режимы «Относительное расстояние до коммуникации». Используются в случаях нахождения нескольких коммуникаций близко друг к другу для определения глубины их залегания.
Режим «2-частоты». В режиме «2-частоты» реализована опция «свой-чужой», а также возможно провести диагностику состояния кабелей, изоляции трубопроводов с применением внешнего генератора.
Привязка коммуникации к карте местности с помощью GPS/ГЛОНАСС модуля. С помощью встроенного GPS/ГЛОНАСС модуля определяются текущие координаты приемника. Нажатием клавиши на панеле управления в оперативной памяти приемника сохраняются дата, время, текущие координаты а также измеренные параметры точек магистрали: глубина залегания и величина тока.
Сохраненные данные переносятся на ПК для нанесения их на карту и дальнейшей обработки: редактирования взаимосвязи между точками (построение трека), сохранения трека в базу данных, а также в KML или CSV файл.
Программа MapProgram:
Данная программа предназначена для считывания сохранённых точек с прибора АП-019.3, отображения точек на картах Google Maps и Яндекс, редактирования взаимосвязи между точками (построения трека), сохранения трека в базу данных, а так же в KML- файл и CSV- файл. Все считаные точки сохраняются в базу данных. База данных хранится в папке с исполняемым файлом exe. Имя базы данных «GPSdb».
Для работы с сохраненными в приемнике АП-019.3 данными прибор подключается к компьютеру с помощью кабеля USB.
Системные требования к компьютеру:
- Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit;
- Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher;4
- Оперативная память: 1 GB RAM;
- Место на жестком диске: 300 MB of free space.
Вид окна программы MapProgram:
Вся необходимая информация для работы с программой содержится в разделе "Справка".
Программа UtilityLoc:
Программа UtilityLoc предназначена для приемника АП-019.3 и имеет более широкие функциональные возможности сохранения данных в общедоступных форматах в отличие от программы MapProgram. Пользователи программы получают доступ к ее обновлениям в течение всего срока использования.
Системные требования к компьютеру:
- Операционная система: Windows XP 32/64 Bit, Windows 8.1 32/64 Bit, Windows 8 32/64 Bit, Windows 7 32/64 Bit, Windows Vista 32/64 Bit, Windows 10 32/64 Bit;
- Процессор: Pentium 4 1.5 GHz or Athlon XP 1500+ processor or higher;
- Оперативная память: 1 GB RAM;
- Место на жестком диске: 300 MB of free space.
В комплекте с диском вы получаете ключ для активации программы.
Информацию о стоимости программы и лицензии на ее использование вы можете узнать у наших менеджеров.
Особенности генератора АГ-107:
- Встроенный заряжаемый аккумулятор;
- Максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы;
- Максимальное выходное напряжение до 60 В;
- Возможность работы от внешнего внешнего источника питания 10...25 В;
- Сигнализация и защита от подключения на нагрузку с напряжением;
- Реализовано несколько видов защиты от недопустимых факторов (превышение допустимого напряжения внешнего питания (>27В) и наличие напряжения на выходных клипсах);
- Встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания;
- Встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию;
- Ручное уменьшение/увеличение мощности после автосогласования;
- Небольшие габариты и вес.
-
-
Технические характеристики трассоискателя с функцией сохранения GPS/ГЛОНАСС координат Успех 3.107Д:
Параметр Значение Приемник АП-019.3 Квазирезонансные частоты фильтров 50(60)/ 100(120)/ 512/ 1024/ 8192 / 32768 Гц Добротность квазирезонансных фильтров (Q) не менее 100 Диапазон частот «Широкая полоса» 0,04…8 кГц Диапазон частот «Радио» 8…40 кГц Максимальный коэффициент усиления электрического тракта >100 дБ Количество встроенных датчиков 4 Подключаемые внешние датчики КИ-110, НР-117, ДОДК-117, ДКИ-117 Управление чувствительностью автоматическое - для 2D отображения «Трасса».
полуавтоматическое или ручное (по выбору) - для «Графиков».
автоматическое или ручное (по выбору) - для режима «2-частоты».Определение глубины залегания трассы автоматически в режиме «Трасса» 0....9,99 м Точность определения глубины залегания ±5% Измерение тока принимаемого сигнала Автоматически в режиме «Трасса» 0,001....9,99 А Точность измерения тока принимаемого сигнала ±5% Поддержка энергосберегающих (прерывистых) режимов работы трассировочных генераторов при совместной работе с трассировочными генераторами производства «ТЕХНО-АС» («Импульсный» режим) Визуальная индикация LCD дисплей, 320х240 пикселей, LED подсветка Индицируемые параметры - параметры настройки и управления;
- 2D визуализация положения трассы относительно прибора;
- графики уровня сигнала с датчиков;
- глубина залегания трассы;
- ток сигналаЗвуковая индикация Встроенный излучатель:
- синтезированный звук ЧМ
- звуковая индикация нажатия кнопокИсточник питания 4…7 В (4 элемента тип «С») Время непрерывной работы от одного комплекта щелочных батарей Не менее 20 часов Диапазон температур эксплуатации / хранения -20…60 / -30…60°С Степень защиты корпуса IP54 Габаритные размеры 330х140х700 мм Масса 2,4 кг Генератор АГ-107 Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц» Нагрузка «клипсы» или «клещи» 512 / 1024 / 8192 / 32768 Антенные» режимы 8192 / 32768 для «LC» или 8192 для «AH» Режимы работы Антенные» режимы Встроенная передающая антенна «LC» Внешняя индукционная передающая антенна «АН» Режимы «модуляции» (сигналы специальной формы) Прерывистый «ПР» (кратковременные посылки синусоидального сигнала)
Длительность посылки 0,1 сек
Частота следования посылок 1 ГцДвухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц, 4/1) Выходной ток, А Ограниченный программой при ручном повышении, ≥ 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F» 3 – при частоте 32768 Гц Максимальное выходное напряжение, В В зависимости от «модуляции», ≥ 48 – в двухчастотном режиме модуляции «2F» 60 – в других режимах Максимальная выходная мощность, Вт Ограниченная программой, ≥ 30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом
В двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом Источники питания Автономный аккумулятор 4 элемента LiFePO4 26700 3,2 В Зарядное устройство Специальное «Для LiFePO4 12B» Заряжает до напряжения 14,6В током до 10А. Обеспечивает генерацию одновременно с зарядкой. Функциональные особенности Автоматическое управление выходной мощностью в процессе генерации Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания Автоматические выключения прибора При напряжении питания < 8,8 В – выключение При напряжении питания > 27 В – выключение При превышении допустимого потребляемого тока (значение зависит от режима работы) – повторное автосогласование При коротком замыкании выхода в процессе согласования (срабатывании аппаратной защиты оконечного усилителя) – повторное автосогласование При несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп» При «длительном» (≈100 сек) простое в режиме «стоп» (если не нажимаются кнопки) – выключение Конструктивные параметры Выходной усилитель мощ- ности Технология - модифицированный CLASS D КПД до 85% Светодиодные индикаторы Отдельные светодиоды, обозначающие параметры и режимы Цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм) Габаритные размеры элек- тронного блока (кейса), не более, мм 216х180х105 мм Вес электронного блока, не более, кг 1,8 Условия эксплуатации Допустимый диапазон тем- ператур окружающей среды при эксплуатации -30…+60 °С Степень защиты корпуса IP65 (при закрытой крышке корпуса - кейса) -
Комплект поставки Успех 3.107Д
№ Наименование Количество 1 Трассопоисковый приемник АП-019.3 1 2 Генератор АГ-107 1 3 Устройство зарядное АГ107.02.010 1 4 Кабель АГ120.02.020 1 5 Кабель АГ120.02.050 1 6 Кабель USB 2.0 AM-mini USB 1 м 1 7 Кабель АГ105.02.020 1 8 Контакт магнитный АГ120.02.090 2 9 Штырь заземления АГ110.02.004 2 10 Пакет 18х26+4 ант. с липким слоем из ВП2-10-90 1 11 Батарейка для приемника 4 12 Диск CD-R 1 13 Power Bank, 10 000 mAh 1 14 Конус дорожный, высота 30 см 5 15 Аварийный знак "Люк открыт" или "Идут работы" 1 16 Сумка для приемника (чехол 53212) 1 17 Сумка для комплекта (чехол 53222) 1 18 Руководство по эксплуатации 3 19 Паспорт 1 -
Дополнительная комплектация Успех 3.107Д
-
МАГ-05, комплект малогабаритного автономного генератора
100 740 — 160 770 ₽
Выбрать исполнение
8 вариантов исполнения
-
-
