Трассировка и поиск повреждений индукционным методом

Успех АТГ-425.30Н — трассотечеискатель

Код товара: 63741
  • Трассотечеискатель Успех АТГ-425.30Н Трассотечеискатель Успех АТГ-425.30Н Трассотечеискатель Успех АТГ-425.30Н Трассотечеискатель Успех АТГ-425.30Н

    • Гарантия

      2 года

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00018837

    Сертификаты

    Описание трассотечепоискового комплекта Успех АТГ-425.30Н:

    Многофункциональный трассотечепоисковый комплект Успех АТГ-425.30Н, в котором объединены три устройства:

    • трассоискатель с электромагнитным датчиком;
    • трассоискатель с акустическим датчиком;
    • течеискатель с акустическим датчиком.

    В состав комплекта входит цифровой многофункциональный трассопоисковый приемник с большим ЖК дисплеем и выводом звука как на встроенный динамик, так и в наушники оператора.

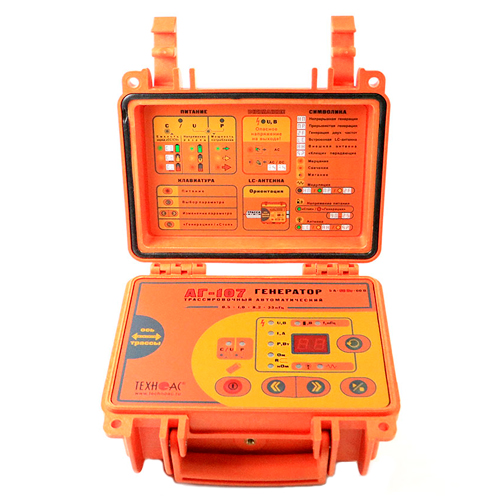

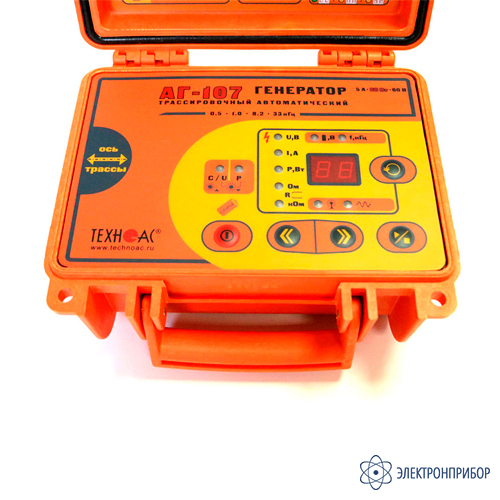

    Комплект оснащен новейшим компактным автономным генератором АГ-107 со встроенными элементами питания, дисплеем и встроенной индукционной антенной, для трассировки коммуникации бесконтактным способом. Выходная мощность генератора до 60 Вт.

    Назначение трассотечепоискового комплекта Успех АТГ-425.30Н:

    • определения местоположения и глубины залегания скрытых подземных коммуникаций на глубине до 6 м;
    • трассировка коммуникаций с использованием генератора на расстояние до 5 км;
    • поиск электрических кабелей под напряжением;
    • поиск мест пересечения трубопровода и кабеля;
    • обследования участков местности перед проведением земляных работ;
    • определение мест утечки жидкости из трубопровода.

    Особенности приемника АП-027М:

    • цифровой трассопоисковый приемник;
    • большой ЖК дисплей с переключаемыми режимами работы и индикации;
    • отображение частотного спектра входного сигнала;
    • вывод звукового сигнала как на наушники оператора, так и на встроенный динамик;
    • приемник является многофункциональным прибором и может работать с внешними датчиками различного типа: электромагнитными EMD-257 и MED-127, акустическими AD-327, AD-257 и ADM-227, датчиком контроля качества изоляции DKI-117M, датчиком-определителем дефектов коммуникаций DODK-117M, накладной рамкой NR-117М, клещами индукционными CI-110 (CI-105);
    • при работе с акустическим — диапазон частот 0.03...2.2 кГц с возможностью устранения звуковых частот, находящихся вне полосы, занимаемой звуком дефекта;
    • при работе с электромагнитным датчиком — широкий набор рабочих частот: 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц, «Широкая полоса» 50...8600 Гц, двухчастотные режимы 1024 Гц / 2048 Гц и 1024 Гц / 8192 Гц;
    • класс защиты корпуса от внешних воздействий IP54.

    Особенности генератора АГ-107:

    • встроенный заряжаемый аккумулятор;
    • максимальная выходная мощность до 30 Вт в непрерывном и до 60 Вт в прерывистом режиме работы;
    • максимальное выходное напряжение до 60 В;
    • возможность работы от внешнего внешнего источника питания 10...25 В;
    • сигнализация и защита от подключения на нагрузку с напряжением;
    • реализовано несколько видов защиты от недопустимых факторов (превышение допустимого напряжения внешнего питания (>27В) и наличие напряжения на выходных клипсах);
    • встроенный «мультиметр» отображает по выбору оператора - напряжение, ток, сопротивление, мощность на выходе или напряжение питания;
    • встроенная передающая антенна для бесконтактного наведения сигнала на коммуникацию;
    • ручное уменьшение/увеличение мощности после автосогласования;
    • небольшие габариты и вес.

    Рекомендуемые области применения Успех АТГ-425.30Н:

    • Электросети;
    • Телекоммуникация;
    • Строительно-монтажные организации;
    • ЖКХ;
    • Водоканалы;
    • Теплосети;
    • Нефтегазовая отрасль;
    • Геодезия.

  • Технические характеристики трассотечепоискового комплекта Успех АТГ-425.30Н:

    Характеристики трассопоискового приемника АП-027М
    Параметр Электромагнитный трассо-дефектопоиск Акустический трассо-дефектопоиск
    Вид принимаемого сигнала непрерывный / прерывистый монотонный / импульсный
    Частоты цифровой фильтрации Центральная частота квазирезонансного фильтра 50/60 Гц, 100…450 Гц через 50 Гц, 120…540 Гц через 60 Гц, 512 Гц, 1024 Гц, 8192 Гц, 33 кГц Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц;
    Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц
    Двухчастотные режимы 1024 Гц + 2048 Гц, 1024 Гц + 8192 Гц
    «Широкая полоса» 0,05…8,6 кГц 0,09…2,20 кГц / 0,03…0,50 кГц
    Визуальная индикация ЖКИ:
    - символы и значения выбираемых режимов и параметров;
    - анимированная шкала уровня входного сигнала;
    - цифровое значение и анимированная шкала уровня выходного сигнала;
    - график (движущаяся диаграмма) уровня выходного сигнала;
    - частотный спектр выходного сигнала;
    - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
    Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал
    Головные телефоны -синтезированный звук ЧМ -
    Встроенный излучатель - синтезированный звук ЧМ
    Питание напряжение 4…7 В:
    - аккумуляторы «тип АА» 1,2 В 4 штуки
    - щелочные (алкалиновые) батареи «тип АА» 1,5 В 4 штуки;
    - внешний аккумулятор
    Количество сохраняемых значений в памяти 30
    Время непрерывной работы, не менее 20 часов
    Диапазон эксплуатационных температур -20…+50ºС
    Класс защиты от внешних воздействий IP54
    Габаритные размеры электронного блока 220 х 102 х 42 мм
    Масса электронного блока, не более 0,46 кг
    Характеристики трассировочного генератора АГ-107
    Параметр Значение
    Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% - «кГц»
    Нагрузка «клипсы» или «клещи» 512 / 1024 / 8192 / 32768
    Антенные» режимы 8192 / 32768 для «LC» или 8192 для «AH»
    Режимы работы
    Антенные» режимы встроенная передающая антенна «LC»
    внешняя индукционная передающая антенна «АН»
    Режимы «модуляции» (сигналы специальной формы) прерывистый «ПР» (кратковременные посылки синусоидального сигнала);
    длительность посылки 0,1 сек;
    частота следования посылок 1 Гц
    двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц);
    соотношение амплитуд 4/1 (соответственно)
    Выходной ток, А
    Ограниченный программой при ручном повышении, ≥ 5 – при частотах 512 Гц / 1024 Гц / 8192 Гц / «2F»
    3 – при частоте 32768 Гц
    Заданный программой для автоматического согласования с внешней нагрузкой при контактном подключении, ≥ 0,1
    Максимальное выходное напряжение, В
    В зависимости от «модуляции», ≥ 48 – в двухчастотном режиме модуляции «2F»
    60 – в других режимах
    Максимальная выходная мощность, Вт
    Ограниченная программой, ≥ 30 – в непрерывном «НП» режиме на сопротивления нагрузки до 120 Ом
    В двухчастотном режиме «2F» на сопротивления нагрузки до 77 Ом
    60 – в прерывистом «ПР» режиме на сопротивления нагрузки до 60 Ом
    Источники питания
    Рабочий диапазон питающих напряжений, В минимально допустимое напряжение 10
    максимально допустимое напряжение 15
    Автономный аккумулятор 4 элемента LiFePO4 26700 3,2В последовательно
    Устройство зарядное заряжает до напряжения 14,6 В током до 10 А;
    обеспечивает генерацию одновременно с зарядкой
    Внешние источники питания (не входят в комплект поставки) напряжение 10...15 В, мощность ≥ 80 Вт;
    например, аккумуляторы автомобильные «12 В»
    Время работы («жизненный цикл») при работе от встроенного аккумулятора 1,2 часа в режимах «НП» и «2F» при исходной выходной мощности 30 Вт или 5 часов в режиме «ПР» при исходной выходной мощности 60 Вт
    при внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сети, время работы не ограничено
    Функциональные особенности
    Автоматическое управление выходной мощностью в процессе генерации пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
    Автоматические выключения прибора при напряжении питания < 8 В
    при напряжении питания > 15,7 В
    при коротком замыкании выхода в процессе автосогласования
    при несоответствии режима генерации наличию или отсутствию внешней антенны на выходе – переход в режим «стоп»
    через ≈100 сек. в режиме «стоп» (если не нажимаются кнопки)
    Согласование с нагрузкой автоматическое, до достижения определенной интенсивности энергопотребления или до достижения тока в нагрузке ≥ 0,1 А
    ручное (кнопками ИЗМЕНЕНИЕ ПАРАМЕТРА « ») после автоматического согласования
    Варианты подключения к исследуемой коммуникации «контактное» подключение с «возвратом тока через землю»
    «бесконтактное» подключение с применением встроенной передающей антенны «LC»
    «бесконтактное» подключение с применением внешней индукционной передающей антенны «АН» (интенсивность излучения выше и доступ к коммуникации удобнее относительно встроенной передающей антенны «LC»)
    «бесконтактное» подключение с применением индукционных передающих клещей (возможен выбор кабеля из пучка)
    Электромагнитная совместимость
    Классификация по ГОСТ Р 51318.22-2006 класс А
    Конструктивные параметры
    Выходной усилитель мощности технология - модифицированный CLASS D, КПД до 85%
    Светодиодные индикаторы отдельные светодиоды, обозначающие параметры и режимы
    цифровой индикатор, отображающий значения параметров и режимов, а также реализующий «МУЛЬТИМЕТР» выходных параметров: выходное напряжение (В), ток в нагрузке (А), мощность в нагрузке (Вт) и сопротивление нагрузки (Ом/кОм)
    Габаритные размеры электронного блока (кейса), не более, мм 216х180х105 мм
    Вес электронного блока, не более, кг 2
    Условия эксплуатации
    Допустимый диапазон температур окружающей среды при эксплуатации -30…+60 °С
    Степень защиты корпуса IP65
    Параметр Значение
    Характеристики электромагнитного датчика EMD-257
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)
    Характеристики акустического датчика AD-257
    Габаритные размеры прибора, не более, мм 60х130
    Масса, не более, кг 0,95

  • Комплект поставки Успех АТГ-425.30Н

    № Наименование Фото Количество
    1 Трассопоисковый приемник АП-027М 1
    2 Генератор АГ-107 1
    3 Датчик электромагнитный EMD-257 1
    4 Комплект акустического датчика AD-257 1
    5 Головные телефоны 1
    6 Держатель для приемника АП-027.00.010 1
    7 Батарейки для приемника (AA) 4
    8 Устройство зарядное АГ107.02.010 1
    9 Кабель АГ120.02.020 1
    10 Кабель АГ120.02.050 1
    11 Кабель АГ105.02.020 1
    12 Контакт магнитный АГ120.02.090 2
    13 Штырь заземления АГ110.02.004 2
    14 Кабель для подключения внешнего аккумулятора AP027.02.030 1
    15 Сумка для электромагнитного датчика EMD-257 (чехол 53186) 1
    16 Сумка для комплекта (Чехол 53222) 1
    17 Крестовая отвертка 1
    18 Руководство по эксплуатации 3
    19 Паспорт 1

  • Дополнительная комплектация Успех АТГ-425.30Н
