Успех АТГ 510.15Э, Успех АТГ510.15Э, Успех АТГ-510.15-Э, Успех АТГ-510.15 Э

Трассировка и поиск повреждений индукционным методом

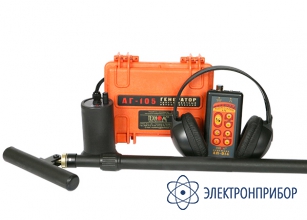

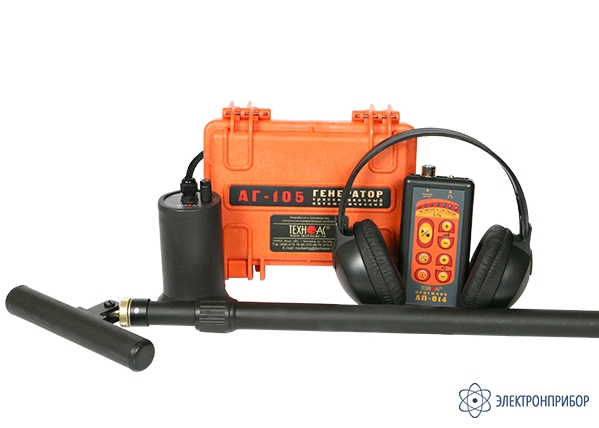

Успех АТГ-510.15Э — кабеледефектоискатель

Код товара: 44808

    • Гарантия

      2 года

    • Производитель

      ТЕХНО-АС

    • Артикул

      00-00005140

    Сертификаты

    Описание кабеледефектоискателя Успех АТГ-510.15Э:

    Морозоустойчивый комплект Успех АТГ-510.15Э со светодиодной индикацией.

    Назначение кабеледефектоискателя Успех АТГ-510.15Э:

    • Поиск кабеля пассивным методом;
    • Определения мест повреждения кабеля акустическим и электромагнитным способом;
    • Проведения работ по поиску скрытой проводки;
    • Определения местоположения и глубины залегания скрытых коммуникаций (кабельные линии, трубопроводы из электропроводных материалов) на глубине до 6 м и удалении до 3 км от места подключения генератора;
    • Обследования участков местности перед проведением земляных работ;
    • Поиск мест пересечения трубопроводов и кабеля;
    • Контроль изоляции защитных покрытий;
    • Поиск мест повреждения кабеля с использованием генератора высоковольтных импульсов.

    Рекомендуемые области применения кабеледефектоискателя Успех АТГ-510.15Э:

    • Электроэнергетика.

    Особенности кабеледефектоискателя Успех АТГ-510.15Э:

    • Морозоустойчивый прибор со светодиодной индикацией;
    • Возможность выбора мощности в зависимости от решаемых задач (от 5 до 20 Вт);
    • Автоматическое согласование с нагрузкой в широком диапазоне сопротивлений;
    • Возможность трассировки коммуникаций без непосредственного подключения с использованием индукционной антенны или клещей индуктивных.

  • Технические характеристики кабеледефектоискателя Успех АТГ-510.15Э:

    Параметр Датчики
    ЭМД-247 АД-227
    Приемник АП-014
    Вид работы в зависимости от датчика Определяется автоматически, при подключении датчика
    Частоты переключаемых полосовых фильтров Центральная частота квазирезонансного фильтра 50…60 Гц /100  Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц Не переключаемый диапазон 0,31… 2,00 кГц
    «Широкая полоса» (частотный диапазон) 0,05…2,00 кГц 0,31…2,00 кГц
    Коэффициент усиления электрического тракта и динамический диапазон входного сигнала 100 dB
    Визуальная индикация Светодиодная шкала – 7 значений
    Звуковая индикация Головные телефоны – натуральный широкополосный или отфильтрованный сигнал
    Головные телефоны -синтезированный звук ЧМ
    Встроенный излучатель - синтезированный звук ЧМ
    Питание Напряжение 1.8…4В. – щелочные батарейки «тип АА» 1,5 В 2 шт
    Время непрерывной работы, не менее 8 часов. При отрицательной температуре время работы сокращается
    Допустимый диапазон температур окружающей среды при эксплуатации -30ºС…+60ºС
    Точность определения трассы, м ±0,3
    Класс защиты от внешних воздействий IP54
    Габаритные размеры электронного блока 145×70×24 мм
    Масса электронного блока, не более 0,15 кг
    Параметр Значение
    Генератор АГ-105
    Частоты непрерывного «НП» или прерывистого «ПР» сигнала, Гц ± 0,1% «кГц»
    Нагрузка «клипсы» или «клещи» 512 «0.5» / 1024 «1.0» / 8192 «8.2» / 32768 «33»
    «Антенные» режимы 8192 «8.2» / 32768 «33»
    Режим работы
    «Антенные» режимы Встроенная передающая антенна «LC»
    Внешняя передающая антенна «АН»
    Режим работы
    Режимы «модуляции» (сигналы специальной формы) Прерывистый «ПР» (кратковременные посылки сигнала)
    Длительность посылки 0,12 сек
    Частота следования посылок 1 Гц
    Двухчастотный «2F» (одновременная генерация частот 1024 Гц и 8192 Гц)
    Соотношение амплитуд 4/1 (соответственно)
    Выходные параметры при напряжении питания 12…15 В
    Выходной ток, А
    Ограниченный программой при ручном повышении, ≥ 5 - при частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2» / «2F»
    3 - при частоте 32768 Гц «33»
    Заданный для автоматического согласования, ≥ 0,2 -при частотах 512 Гц «0.5» / 1024 Гц «1.0» / «2F»
    0,1 - при частотах 8192 Гц «8.2» / 32768 Гц «33»
    Максимальное выходное напряжение, В
    В зависимости от «модуляции», ≥ 32 - в двухчастотном режиме модуляции «2F»
    40 -в других режимах
    Максимальная выходная мощность, Вт
    Ограниченная программой, ≥ 20 - При частотах 512 Гц «0.5» / 1024 Гц «1.0» / 8192 Гц «8.2»
    6 - При частоте 32768 Гц «33»
    Источники питания
    Напряжение питания 7…15 В
    Батарейный комплект «тип С×8» 8 щелочных («alkaline») элементов 1,5В «тип С»
    Внешние источники питания (не входят в комплект поставки) Аккумулятор «12В» (например, автомобильный)
    Выходное напряжение 11…14В при токе не менее 4А
    Сетевой блок питания АГ114М.02.020 (дополнительная принадлежность)
    Выходное напряжение 15 В, мощность 60 Вт
    Время работы («жизненный цикл» зависит от качества батарей) При работе от батарейного комплекта «тип С×8» ≈ 5часов в режимах «НП» и «2F» (при исходной выходной мощности 7Вт ) или ≈ 25часов в режиме «ПР» (при исходной выходной мощности 15Вт)
    При внешнем источнике питания, полностью определяется его свойствами и, соответственно, при питании от сетевого блока, время работы не ограничено
    Функциональные особенности
    Автоматическое управление выходной мощностью в процессе генерации Пропорциональное управление выходной мощностью в зависимости от «энергетического потенциала» источника питания
    Согласование с нагрузкой Автоматическое, до достижения определенной интенсивности потребления или до достижения тока в нагрузке:
    - ≥ 0,2А при частотах 512Гц «0.5» / 1024Гц «1.0» / «2F»;
    - ≥ 0,1А при частотах 8192Гц «8.2» и 32768Гц «33».
    Ручное (кнопками МЕНЬШЕ / БОЛЬШЕ « ») после автоматического согласования
    Варианты подключения к исследуемой коммуникации «Контактное» подключение с «возвратом тока через землю»
    «Бесконтактное» подключение с применением встроенной передающей антенны «LC»
    «Бесконтактное» подключение с применением внешней передающей антенны «АН»
    «Бесконтактное» подключение с применением индукционных передающих «клещей»
    Условия эксплуатации
    Допустимый диапазон температур окружающей среды при эксплуатации -30…+60ºС
    С «батарейным» питанием, не рекомендуется эксплуатация при отрицательных температурах окружающей среды.
    Степень защиты корпуса IP65 (при закрытой крышке корпуса - кейса)
    Конструктивные параметры
    Выходной усилитель мощности Технология: модифицированный CLASS D КПД до 85%
    Габаритные размеры, мм 216х180х105 мм
    Вес, кг 2
    Электромагнитный датчик ЭМД-247
    Тип преобразователя резонансная ферритовая магнитная антенна
    Частота резонанса 50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
    Тип питания от приемника
    Коммутация резонанса принудительная (управляется приемником)
    Датчик акустический АД-247
    Габаритные размеры прибора, не более, мм 60х130
    Масса, не более, кг 0,95

  • Комплект поставки Успех АТГ-510.15Э

    № Наименование Количество
    1 Трассопоисковый приемник АП-014 1
    2 Генератор АГ-105 1
    3 Датчик электромагнитный ЭМД-247 1
    4 Комплект акустического датчика АД-247 1
    5 Головные телефоны 1
    6 Кабель АГ120.02.020 1
    7 Кабель АГ120.02.030 1
    8 Кабель АГ105.02.020 1
    9 Контакт магнитный АГ120.02.090 2
    10 Штырь заземления АГ110.02.004 2
    11 Батарейки для приемника (AA) 2
    12 Батарейки R14 8
    13 Сумка для приемника АП-014 1
    14 Сумка для электромагнитного датчика ЭМД-247 1
    15 Сумка для комплекта 1
    16 Руководство по эксплуатации. Паспорт 1
