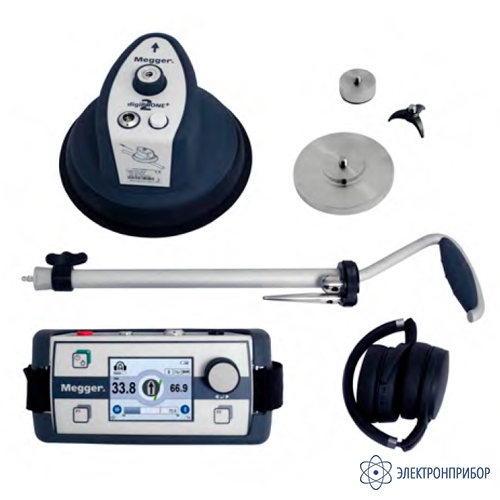

Digiphone+2 — приемник акустических волн для акустической и электромагнитной локализации повреждений
Код товара: 56370-
-
Производитель
Описание приемника акустических волн для акустической и электромагнитной локализации повреждений Digiphone+2:
Новый Digiphone+2 - это комбинация различных методов эффективного подавления посторонних шумов позволяет получать максимальный, идеальный акустический сигнал, содержащий только звук пробоя.
Технологии, используемые в серии digiPHONE+2
- Интеллигентное подавление посторонних шумов (BNR – Background Noise Reduction) Новая интеллигентная технология BNR для подавления посторонних шумов самостоятельно распознает разницу между посторонними шумами и звуком пробоя. Посторонние шумы просто отфильтровываются;
- Автоматическое отключение звука (APM – Automatic Proximity Mute) При приближении к ручке наземного микрофона звук отключается еще до прикосновения к ней – никаких щелчков и треска в наушниках. Звук включается лишь тогда, когда микрофон будет переставлен и помехи, вызванные прикосновением к его ручке, больше не возникают;
- Кабельный компас Кабельный компас Ш для визуализации положения кабеля позволяет пользователю оставаться над трассой кабеля. Компас (зеленая линия) показывает не только местоположение пользователя справа или слева от кабеля, но и под каким углом проходит кабель по отношению к наземному микрофону. Указатель направления к повреждению;
- Указатель направления к повреждению Ш показывает направление, в котором находится повреждение. Измерение дистанции до повреждения может отображаться в миллисекундах, метрах или футах.
Прибор изготавливается в следующих модификациях:
Digiphone+2;

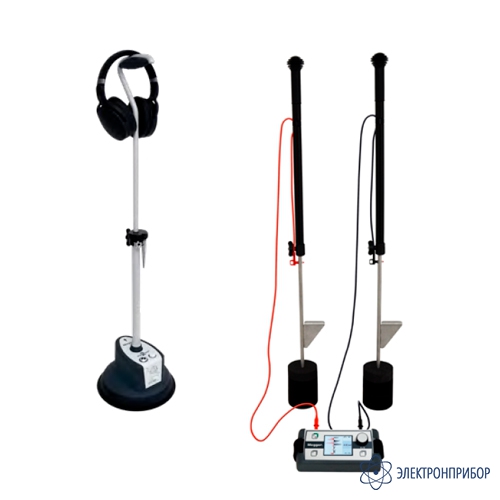

Digiphone+2 NT - с помощью данного комплекта можно дополнительно к акустическо-магнитной локализации кабельных повреждений также локализовать и повреждения наружной оболочки кабеля методом шагового напряжения;

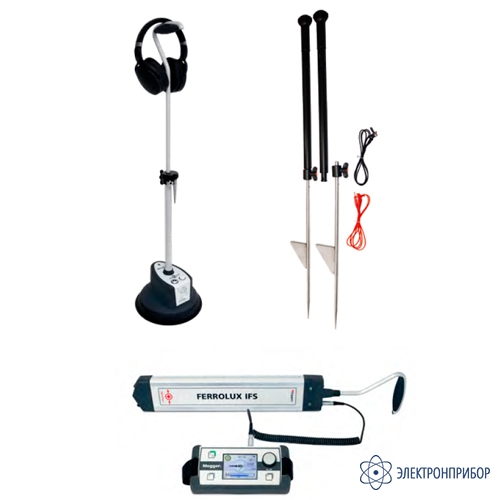

Digiphone+2 NTRX - в этом комплекте дополнительно к функциям комплекта NT предоставляется возможность проводить трассировку и локализацию кабеля.Особенности приемника акустических волн для акустической и электромагнитной локализации повреждений Digiphone+2:
- Акустическо-магнитная локализация кабельных повреждений;
- Наивысшая степень акустической помехоустойчивости;
- Автоматическая фильтрация сигналов помех;
- Автоматическая синхронизация всех параметров, дополнительная калибровка не требуется;
- Опционально: наушники Bluetooth®;
- Опционально: локализация методом шагового напряжения (NT Set);
- Опционально: трассировка/локализация подземных коммуникаций (NTRX Set) 33.8 66.9 ms BNR dB 84 70.6 62.
-
-
Технические характеристики приемника акустических волн для акустической и электромагнитной локализации повреждений Digiphone+2:
Параметр Значение Блок управления Индикация TFT-цветной дисплей, 320 x 240 пикселей Электроснабжение Электроснабжение Память для результатов измерений 99 последовательностей измерений с 99 измерительными точками Интерфейс Bluetooth® для соединения с GPS приемником и наушниками, разъем для датчика Ferrolux Rx или digiPHONE+2 разъем 4 мм для штырей заземления Время работы > 15 часов Класс защиты IP 54 Габариты 65 x 225 x 100 мм Вес 0,9 кг (включая батареи) Наземный микрофон (тип digiPHONE+2) Защита слуха Ограничение громкости до 84 дБ (A) Усиление > 120 дБ Динамический диапазон Акустический канал > 110 дБ Класс защиты IP 65 Габариты Диаметр 230 мм, высота 140 мм Длина ручки 450...750 мм (регулируемая) Вес 2,2 кг (включая телескопическую ручку) Щупы заземления (ESG NT) Чувствительность 5 мкВ…200 В Подавление помех 50/60 Гц, 16 2/3 Гц, DC Коррекция нуля Автоматическая Распознавание тактовых импульсов Автоматическое Длина штырей 1 м (разборные и изолированные) Вес штырей По 0,8 кг Длина соединительного кабеля 2 м Ferrolux Rx – приёмник звуковых частот Частоты принимаемого сигнала 50 Гц, 60 Гц, 100 Гц, 120 Гц, 480 Гц, сигнала 491 Гц, 512 Гц, 640 Гц, 982 Гц, 1090 Гц, 1450 Гц, 8440 Гц, 9800 Гц, 9820 Гц, 32768 Гц, радио (15 кГц … 23 кГц), 32768 Гц Динамический диапазон 120 дБ Чувствительность 5 мкА @ 1 м (33 кГц) Максимальная глубина Кабель - 7 м;
зонд - 15 мПогрешность глубины Кабель 5% 0,1...2 м;
зонд 5% 0,1...5 мПогрешность измерения силы тока 10% Класс защиты IP 54 Рабочая температура -20…+55 ºC Температура хранения -30 … +70 ºC Габариты 730 x 100 x 45 мм -
Комплект поставки Digiphone+2
№ Наименование Digiphone+2 Digiphone+2 NT Digiphone+2 NTRX 1 Digiphone+2 блок индикации 1 1 1 2 Digiphone+2 наземный микрофон 1 1 1 3 Соединительный провод 1 1 1 4 Телескопическая ручка для переноски 1 1 1 5 Измерительный наконечник 18 мм 1 1 1 6 Измерительный наконечник 75 мм 1 1 1 7 Тренога 1 1 1 8 Напольная плита 1 1 1 9 Битумная напольная плита 1 1 1 10 Штырь заземления - 2 2 11 Губки для штырей заземления - 2 2 12 Соединительный кабель 2 м (красный с угловым штекером) - 1 1 13 Соединительный кабель 2 м (черный с угловым штекером) - 1 1 14 Рамка Ferrolux® IFS - - 1 15 Кабель для соединения Ferrolux® IFS с блоком индикации - - 1 16 Стереонаушники 1 1 1 17 Батарея 1,5 В 6 6 6 18 Дополнительная сумка для штырей - 1 1 19 Сумка для переноски 1 1 1 20 Наполнитель для сумки 1 1 1 Дополнительная комплектация Digiphone+2:
(Поставляется за отдельную плату)
№ Наименование 1 Настенное крепление блока индикации Digiphone+2 2 Настенное крепление наземного микрофона Digiphone+2 3 Напольное крепление наземного микрофона Digiphone+2 4 Измерительный наконечник 300 мм для Digiphone+2 5 Измерительный наконечник 130 мм для Digiphone+2 6 Настенное крепление штырей заземления для комплекта NT 7 Напольное крепление штырей заземления для комплекта NT 8 Губки для контактов штырей заземления для комплекта NT, (2 штуки) 9 A-рамка для комплекта NT 10 Антенна для идентификации кабеля Ferrolux® IFA для комплекта NTRX 11 Ferrolux® FLG12, генератор звуковых частот 12Вт 12 Ferrolux® FLG50, генератор звуковых частот 50Вт -
