Осциллографы-мультиметры портативные (скопметры)

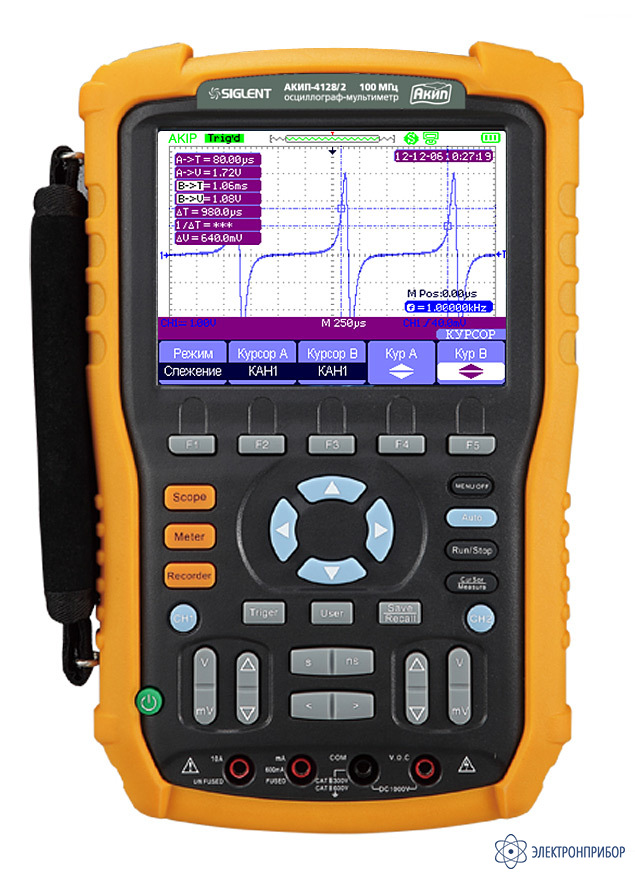

АКИП-4128/2 — осциллограф-мультиметр цифровой запоминающий 2-х канальный

Код товара: 31236
  • 55300-13

    • Гарантия

      3 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      55300-13 до 19.09.2023

    • Производитель

      АКИП

    Сертификаты

    Особенности осциллографа-мультиметра АКИП-4128/2:

    • Цифровой осциллограф, мультиметр, TrendPlot, регистратор
    • Изолированные входы: до 1000 В КАТ. II / 600 В КАТ. III между входами осциллографа, между входами осциллографа и землей; до 600 В КАТ. II / 300 В КАТ. III между входами осциллографа и мультиметра
    • Осциллограф: 2 канала, полоса пропускания: 100 МГц
    • Частота дискретизации реального времени: до 1 ГГц; эквивалентная частота дискретизации до 50 ГГц
    • Длина памяти 1 МБ на канал (2 МБ при объединении каналов)
    • Автоматические измерения (до 32-х параметров одновременно) и 3 вида курсорных измерений (∆U, ∆T, режим «слежение»)
    • Математика: БПФ, +, -, х, /
    • Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, по скорости изменения (нарастание/спад), чередующийся запуск (ALT)
    • Интерполяция: Sin X/х, линейная
    • Режим X-Y
    • Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
    • Цифровая запись (данные/осциллограммы): TrendPlot - 800 кБ (осциллограф), 1,2 МБ (мультиметр); регистратор - 7 МБ
    • Память: 10 осциллограмм и 20 профилей настроек (запись и вызов)
    • Мультиметр: измерение напряжения, тока, сопротивления, емкости, прозвонка цепи, проверка диодов
    • Компактное исполнение: отдельные клавиши для каждого канала (усиление), развертка, системы синхронизации, мультиметра
    • Автономное батарейное питание (5 ч), цветной ЖК-дисплей (14,5 см)
    • Интерфейсы: USB 2.0
    • Поддержка подключения внешних USB-накопителей
    • ПО: совместимость MS Windows XP, Vista, 7 (32 bit).
    • Габаритные размеры 259х163х53.
    • Масса 1,5 кг (с аккумулятором).

  • Технические характеристики осциллографа-мультиметра АКИП-4128/2

    Режим осциллографа
    Канал вертикального отклонения
    Параметр Значение
    Полоса пропускания 0…100 МГц
    Время нарастания ≤ 3,5 нс
    Коэффициент отклонения (Коткл.) 2 мВ/дел…100 В/дел
    Погрешность установки Коткл. ± 3 %
    Постоянное смещение 2 мВ…200 мВ: ± 1,6 В; 206 мВ…10 В: ± 40 В; 10,2 В…100 В: ± 400 В
    Входной импеданс 1 МОм ±2% / 18пФ ±3 пФ
    Максимальное входное напряжение Прямое подключение: 300 Впик CAT II; С делителем х10: 600 Впик CAT III
    Связь по входу Открытый, закрытый, “земля”
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв) 2,5 нс/дел…50 с/дел
    Погрешность уст. Кразв ±0,005 %
    Режим работы Основной, ZOOM окна, самописец (ROL), X-Y
    Синхронизация
    Ист. синхронизации Канал 1, Канал 2
    Режимы запуска разв. Автоколебательный, ждущий, однократный
    Тип синхронизации По фронту, ТВ-синхронизация, по длительности импульса, по скорости изменения, чередующийся запуск (ALT)
    Аналого-цифровое преобразование
    Разрядность АЦП 8 бит
    Частота дискретизации 500 МГц на канал (1 ГГц при объединении)
    Эквивалентная 50 ГГц (для периодического сигнала)
    Интерполяция Sin (х) /х
    Объем памяти Быстрая: 20 кБ на канал (40 кБ при объед. каналов)
    Длинная (fдискр. ≤ 500 МГц): 1 МБ на канал (2 МБ при объед. каналов)
    Режим сбора данных Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (2 с, 5 с, 10с, 20с, бесконеч., выкл.), самописец (от 100 мс/дел)
    Измерения
    По вертикали Пик-пик, амплитуда, макс., мин., «высокий» уровень, «низкий» уровень, среднее, с.к.з., цикл. с.к.з., выбросы на вершине и в паузе
    По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/-
    скважность, фаза
    Измерение вр. задержки 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
    Курсорные ΔU, ΔT, Δ1/T (вручную), режим «слежение»
    Режим мультиметра
    Постоянное и переменное (скз) напряжение
    Пределы измерения напряжений DC: 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 1000 В
    AC: 60 мВ, 600 мВ, 6 В, 60 В, 600 В, 750 В (20 Гц … 1 кГц)
    Разрешение Пост.:10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В
    Перем.: 10 мкВ, 100 мкВ, 1 мВ, 10 мВ, 100 мВ, 1 В
    Входное сопротивление 10 МОм
    Погрешность Пост.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр
    Перем.: ± 1 % ± 15 емр (60 мВ); ± 1 % ± 5 емр
    Постоянный и переменный (скз) ток
    Предел измерений 60 мА, 600 мА, 6А, 10 А (20 Гц … 1 кГц)
    Разрешение 10 мкА, 100 мкА, 1 мА, 10 мА
    Погрешность измерения ± 1% ± 5 емр (60, 600 мА), ± 1,5% ± 5 емр (6 А, 10 А)
    Сопротивление
    Предел измерений 600 Ом, 6 кОм, 60 кОм, 600 кОм, 6 МОм, 60 МОм
    Разрешение 0,1 Ом, 1 Ом, 10 Ом, 100 Ом, 1 кОм, 10 кОм
    Погрешность ± 1 % ± 5 емр
    Прозвон цени
    Порог срабатывания <50 Ом
    Индикация Непрерывный зв. сигнал f=2 кГц
    Испытание P-N
    Макс. ток теста 1,5 мА
    Напряжение теста 0…2 В
    Емкость
    Предел измерений 40 нФ, 400 нФ, 4 мкФ, 40 мкФ, 400 мкФ
    Разрешение 10 пФ, 100 пФ, 1 нФ, 10 нФ, 100 нФ
    Погрешность ± 3 % ± 10 емр (40 нФ); ± 4 % ± 1 емр
    Минимальное измеряемое значение емкости 5 нФ
    Trendplot
    Режим просмотра Полный - отображение всех записанных данных
    Нормальный - отображение последних записанных данных
    Длина памяти Осциллограф: 800 кБ; Мультиметр: 1,2 МБ
    Длительность записи Осциллограф: > 24 часов; Мультиметр: > 33 часов
    Источник сигнала Канал 1 (2), 1 и 2, мультиметр
    Доп. функции Ручной запуск, курсорные измерения, растяжка (Zoom)
    Регистратор
    Коэф. развертки (Кразв.) 100 мс/дел…50 с/дел
    Длина памяти Внутренняя: 7 МБ при объединении (3,5 на канал)
    Внешняя: в зависимости от объема USB-flash диска
    Дополнительные возможности
    Интерфейс USB 2.0 для сохранения данных и дистанционного управления
    Математика Сложение, вычитание, умножение, деление, БПФ, инверсия
    Документирование Запись и воспроизведение до 2500 кадров
    Сохранение данных Запись формы сигнала в стандартах Bmp, CSV
    Общие данные
    Память 10 осциллограмм / 20 профилей (внутр./внеш USB-flash)
    ЖК-дисплей Диагональ 14,5 см, TFT (320 × 234); мультиметр - макс. инд. «6.000»
    Интерфейс USB 2.0 – 2шт (device, host)
    Универсальное питание ~220 В/ 50 Гц; <-> 9 В постоянное 4 А (зарядное устройство/адаптер); аккум. батарея: Li-Ion 7,4 В/ 5000 А*ч (до 5 ч автономной работы)
    Условия эксплуатации 0 °С…40 °С; отн. влажность не более 75 %
    Габаритные размеры 259 × 163 × 53 мм
    Масса 1,5 кг (с аккумулятором)

  • Комплект поставки АКИП-4128/2

    Наименование Количество
    CD-диск 1
    Адаптер питания~220 В 1
    Кабель USB 1
    Калибратор пробников 1
    Осциллограф-мультиметр цифровой запоминающий 2-х канальный АКИП-4128/2 1
    Пробники осциллографа х1/х10 2
    Руководство по эксплуатации 1
    Сумка 1
