Осциллографы-мультиметры портативные (скопметры)

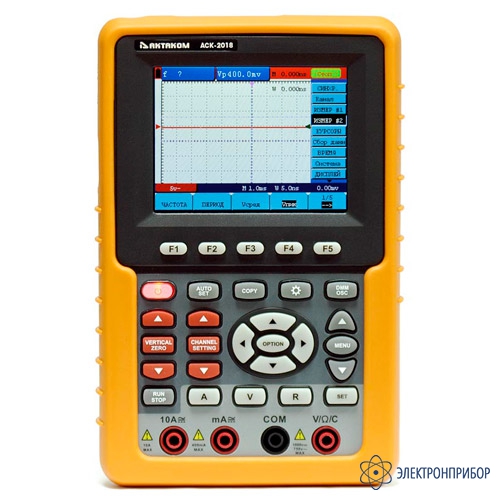

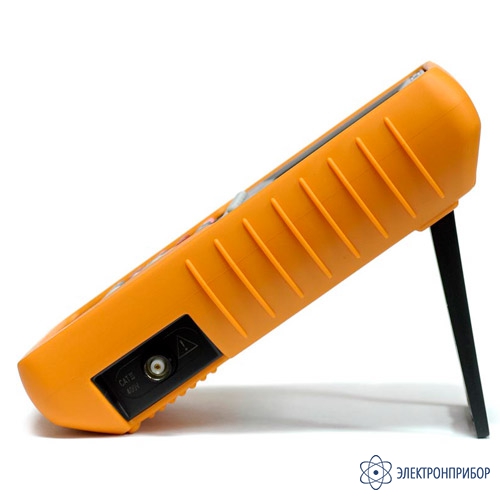

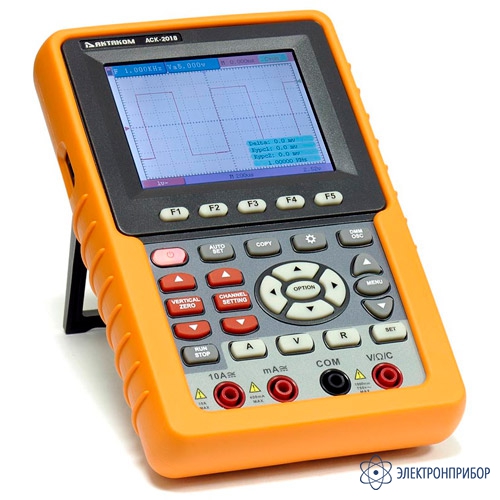

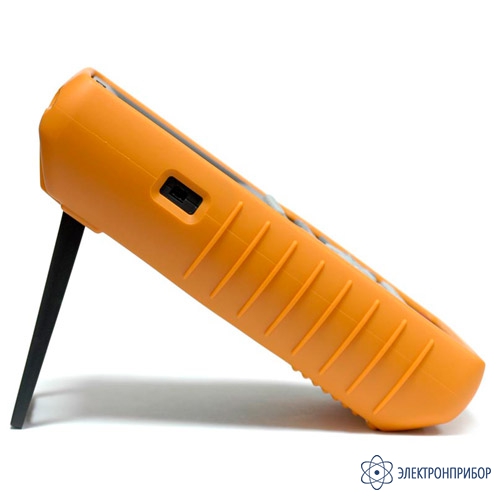

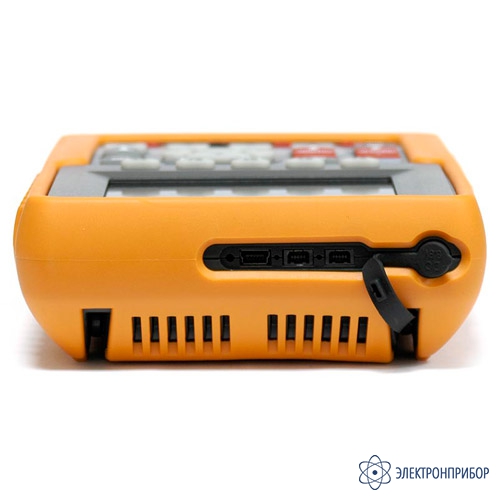

АСК-2018 — осциллограф-мультиметр

Код товара: 25525

    • Гарантия

      2 года

    • Госреестр СИ РФ

    • Производитель

      АКТАКОМ

    Назначение осциллографа-мультиметра АСК-2018:

    Осциллограф-мультиметр АСК-2018 предназначен для визуального наблюдения сигнала и сохранения его для дальнейшей обработки Два вида бесплатного (в комплекте поставки) программного обеспечения: AKTAKOM DSO Soft и более мощное - AKTAKOM DSO-Reader Light с расширенной обработкой сигнала, включая фильтрацию; программное прореживание; БПФ (10 типов окон); 3 типа персистенции; сохранение в форматы AUL, *bmp, *wmf, *emf; масштабирование; настройку цветовых схем; курсорные и автоизмерения.

    Особенности осциллографа-мультиметра АСК-2018:

    • 20 автоматических измерений: Vpp, Vavg, RMS, Frequency, Period, Vmax, Vmin, Vtop, Vbase, Width, Overshoot, Preshoot, Risetime, Falltime, +Width, -Width, +Duty, -Duty, Delay A→B;
    • курсорные измерения;
    • режим мультиметра;
    • интерполяция sin(x)/x;
    • хранение осциллограмм: 4 осциллограммы;
    • цветной ЖКИ дисплей;
    • USB интерфейс для связи с ПК;
    • автономная работа от встроенного аккумулятора.

    Описание програмного обеспечения осциллографа-мультиметра АСК-2018:

    Для передачи данных в персональный компьютер используется программное обеспечение Актаком DSO-Soft. Программное обеспечение Актаком DSO-Soft позволяет сохранять полученные данные в двух форматах: графическом Bitmap *.bmp или векторном формате *.bin. Актаком DSO-Soft позволяет также получать данные:

    • в обычном режиме (формат Y-T). В режиме "Y-T" по оси Y отображается амплитуда сигнала, а ось Х является временной;

    • режиме X-Y (фигуры Лиссажу). Режим X-Y отображает зависимость значения CH2 по оси Y от значения CH1 по оси X в виде таблицы данных;
    • в табличной форме и сохранение данных, как текстовый файл с расширением *.txt или файл с расширением *.xls. В ниспадающем меню можно изменить коэффициент горизонтальной развертки от 5 нс до 100 с, а коэффициент вертикального отклонения - от 20 мВ до 50 В.

    Кроме того, Актаком DSO-Soft позволяет проводить курсорные измерения для анализа сигналов.

  • Технические характеристики осциллографа-мультиметра АСК-2018:

    Параметр Значение
    РЕЖИМ ОСЦИЛЛОГРАФА
    Количество каналов 1
    Полоса пропускания 20 МГц
    Максимальная частота дискретизации 500 Мвыб/сек
    Время нарастания 17,5 нс
    Вертикальная чувствительность 5 мВ/дел ... 5 В/дел
    Вертикальное разрешение 8 бит
    Погрешность ± 3%
    Входной импеданс 1 МОм ± 2%
    Максимальное входное напряжение 400 Впик
    Входы АС, DC, GND
    Коэффициент развертки 5 нс/дел ... 100 с/дел
    Память 24 К
    Режимы синхронизации фронт, видео
    Пиковый детектор есть
    Функция усреднения (4...128)
    Частотомер 6-ти разрядный диапазон 2 Гц...20 МГц
    Диапазоны Разрешение Погрешность
    РЕЖИМ МУЛЬТИМЕТРА
    Постоянное напряжение
    400 мВ 0,1 мВ ±(1% + 1 е.м.р.)
    4 В 0,001 В
    40 В 0,01 В
    400 В 0,1 В
    1000 В 1 В
    Переменное напряжение (40 Гц…400 Гц)
    4 В 0,001 В ±(2% + 3 е.м.р.)
    40 В 0,01 В
    400 В 0,1 В
    750 В 1 В
    Постоянный ток
    40 мА 0,01 мА ±(1% + 1 е.м.р.)
    400 мА 0,1 мА ±(1,5% + 1 е.м.р.)
    10 А 0,01 А ±(3% + 3 е.м.р.)
    Переменный ток
    40 мА 0,01 мА ±(1,5% + 3 е.м.р.)
    400 мА 0,1 мА ±(2% + 1 е.м.р.)
    10 А 0,01 А ±(5% + 3 е.м.р.)
    Сопротивление
    400 Ом 0,1 Ом ±(1% + 3 е.м.р.)
    4 кОм 0,001 кОм ±(1% + 1 е.м.р.)
    40 кОм 0,01 кОм
    400 кОм 0,1 кОм
    4 МОм 0,001 МОм
    40 МОм 0,01 МОм ±(1,5% + 3 е.м.р.)
    Емкость
    50 нФ 0,01 нФ ±(3% + 3 е.м.р.)
    500 нФ 0,1 нФ
    5 мкФ 0,001 мкФ
    50 мкФ 0,01 мкФ
    100 мкФ 0,1 мкФ
    Параметр Значение
    Режим тестирования диодов есть
    Режим прозвонки цепи есть
    Общие данные
    Дисплей 3,7" цветной ЖКИ, разрешение 640x480 точек, 65536 цветов
    Питание 8,5 В DC, 1,5 A (аккумулятор) / 100-240 В, 50/60 Гц (сетевой адаптер)
    Потребляемая мощность не более 6 Вт
    Время работы от аккумулятора до 4 часов
    Интерфейс USB
    Габаритные размеры 180 х 115 х 40 мм
    Масса 0,645 кг

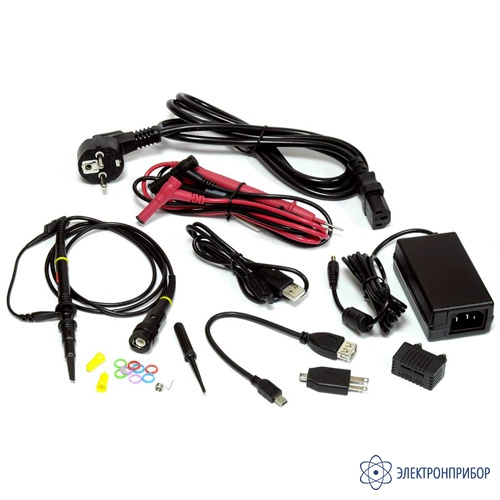

  • Комплект поставки АСК-2018

    № Наименование Количество
    1 Осциллограф-мультиметр АСК-2018 1
    2 Сетевой адаптер с кабелем питания 1
    3 Осциллографический щуп 1
    4 Измерительные щупы к мультиметру 2
    5 Модуль для измерения малых емкостей 1
    6 USB кабель для подключения к ПК 1
    7 USB переходник для подключения USB накопителей 1
    8 Комплект для настройки пробников 1
    9 Переходник для калибровки осциллографических пробников 1
    10 Руководство по эксплуатации 1

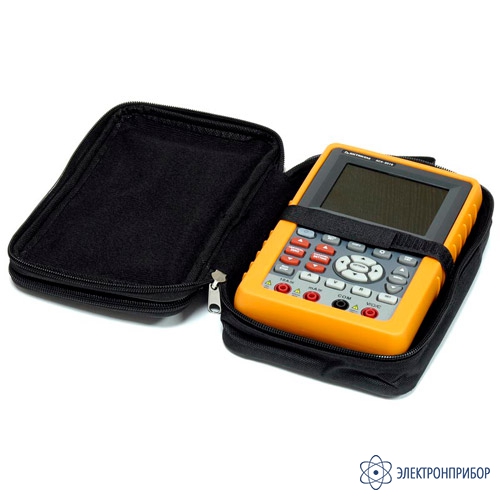

    11 Мягкий футляр для транспортировки 1
    12 Aktakom DSO-Reader Light Программное обеспечение для осциллографов* 1
    13 Aktakom DSO-Soft Программное обеспечение для осциллографов* 1
    14 AULFConverter Конвертер файлов формата AKTAKOM USB Lab* 1

    * Программное обеспечение в стандартной поставке не имеет физического носителя и может быть загружено на сайте производителя в разделе «Программное обеспечение» после приобретения и регистрации прибора с указанием его серийного номера.
