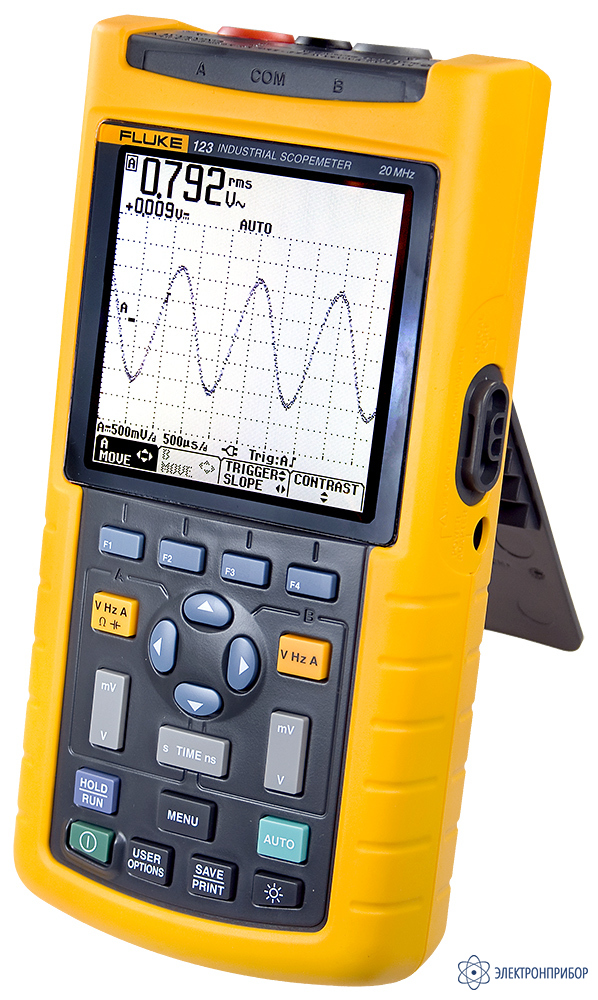

Fluke 123/S — осциллограф промышленный портативный 20 МГц (с комплектом SCC120)

Код товара: 20631
  • Является модификацией Fluke 123

    Назначение промышленного портативного осциллографа Fluke 123/S:

    Компактный промышленный прибор Fluke 123 Industrial Scopemeter® -  представляет собой надежный двухканальный осциллограф, мультиметр и самописец в одном, доступном по цене и удобном в работе, приборе.

    Fluke 123/S предназначен для оперативного решения задач проверки и поиска неисправностей в приводах двигателей постоянного и переменного тока, датчиках и исполнительных механизмах, линиях электропитания, трансформаторах и преобразователях, линейных и импульсных схемах управления и контроля.

    Особенности промышленного портативного осциллографа Fluke 123/S:

    • Двухканальный цифровой осциллограф с полосой пропускания 20 МГц и двухвходовый цифровой мультиметр позволяют обнаруживать неисправности длительностью от наносекунды до нескольких месяцев;
    • Цифровой мультиметр действующего (true-rms) значения с разрядностью дисплея в 5000 отсчетов при точности 0,5% обеспечивает 26 типов измерений, включая напряжение постоянного тока, действующее напряжение переменного тока, частоту в Гц, скважность, длительность импульсов, фазовый сдвиг двух сигналов, ток, температуру, пик-фактор, дБВ, дБм, сопротивление, прозвонка цепей, характеристики диодов, емкость.
    • Двухканальная функция TrendPlot™ отслеживает сбои за счет непрерывной записи показаний в течение времени от считанных минут до нескольких суток. Записываются максимальные и минимальные показания с отметками даты и времени. Двухканальность обеспечивает поиск по критериям "причина и результат";
    • Работа по технологии Connect-and-View™ обеспечивает надежное отображение сигнала на дисплее без необходимости нажимать на кнопки - даже для самых сложных сигналов, включая приводы двигателей и видеосигналы. Это удобное новшество от Fluke экономит время, затрачиваемое на поиск неисправностей, и помогает минимизировать время простоя производственных систем. Изменения сигналов мгновенно распознаются, а настройки постоянно корректируются для устойчивой индикации;
    • Прибор Fluke 123 ScopeMeter позволяет быстро и удобно замерить параметры поочередно в целом ряде точек - в этом он выгодно отличается от обычных индикаторных приборов с автоматической настройкой и выбором диапазонов;
    • Интуитивная легкость использования с уникальной возможностью "все измерения за один тест". Один и тот же щуп предназначен для осциллографических наблюдений, измерений на мультиметре, измерений сопротивления и емкости и прозвонки электрических цепей;
    • Большой и яркий флуоресцентный дисплей с фоновой подсветкой и холодным катодом обладает отличным контрастом и прекрасно виден как в темноте, так и при ярком дневном свете;
    • Удобная эргономичная форма прибора и его небольшой вес 1100 гр. обеспечивают портативность и удобство эксплуатации даже одной рукой. Ударопрочная конструкция корпуса с чехлом-футляром гарантируют длительную и надежную работу в производственных условиях;
    • Время непрерывной работы от штатных батарей - до 5 часов. Индикатор разряда батареи и быстрая перезарядка;
    • Совместим с широким набором аксессуаров Fluke, включая зажимы для больших токов и температурные пробники;
    • Возможная опционально поставка с оптически изолированным интерфейсом RS-232 для ПК и принтера, а также программное обеспечение FlukeView® для работы под Windows упрощают задачи документирования и обработки результатов измерений;
    • Прочный компактный кейс.

  • Технические характеристики промышленного портативного осциллографа Fluke 123:

    Характеристики
    Параметр Значение
    Диапазон осциллографа 20 MHz
    Двухканальный True-RMS-метер Vdc, Vac, Vac+Vdc, Ohms,неразрывность , Diode тестирование
    Current, °C, °F, неразрывность, dBV, dBM, Crest фактор, подключитесь к контролю и and Zero комплект
    TrendPlot - регистрация Automatic vertical scaling and time compression. Автоматический вертикальный взвешивание и сжатие во времени
    Актуальная демострация, MIN, MAX и AVG чтение.
    Максимальная частота выборки реального времени 25 MS/s
    Эквивалентная дискретизация до 1,25 Гвыб/с
    Входы и цифровые преобразователи 2
    Основное достигнутое время 10 ns - 1 min/div
    Чувствительность на входах 5 mV - 500 V/div
    Типы запуска Cоединение и обзор™, Свободный пробег, Одиночный выстрел, Присоединение, Видео, Внешний
    Регистрация помех 40 ns
    Измерения осцилоскопом Автоматические измерения: 26 наименований (все инструменты)
    Максимальная записываемая длина 512 min/max pts за ввод
    Память 10 экранов и сборок
    Требования к окружающей среде
    Рабочая температура 0 ºC до 50 ºC
    Температура хранения -20 °C до +60 °C
    Высота над уровнем моря при эксплуатации 3,000 m
    Электрический стандарт безопасности
    Электрическая безопасность 600V CAT III (EN61010-1)
    Механические и общие характеристики
    Размер 232 x 115 x 50 mm
    Вес 1,2 кг
    Время работы батареи 7 часовое использование NiMH
    RS232/USB-интерфейс Оптический изолятер через оптиональный PM9080/OC4USB для подсоединения к принтеру и к PC

  • Комплект поставки Fluke 123/S

    № Наименование Количество
    1. Осциллограф промышленный портативный Fluke 123 1
    2. Комплект SCC120 (ПО FlukeView + USB кабель + жесткий кейс) 1
