GDS-7307

Осциллографы-мультиметры портативные (скопметры)

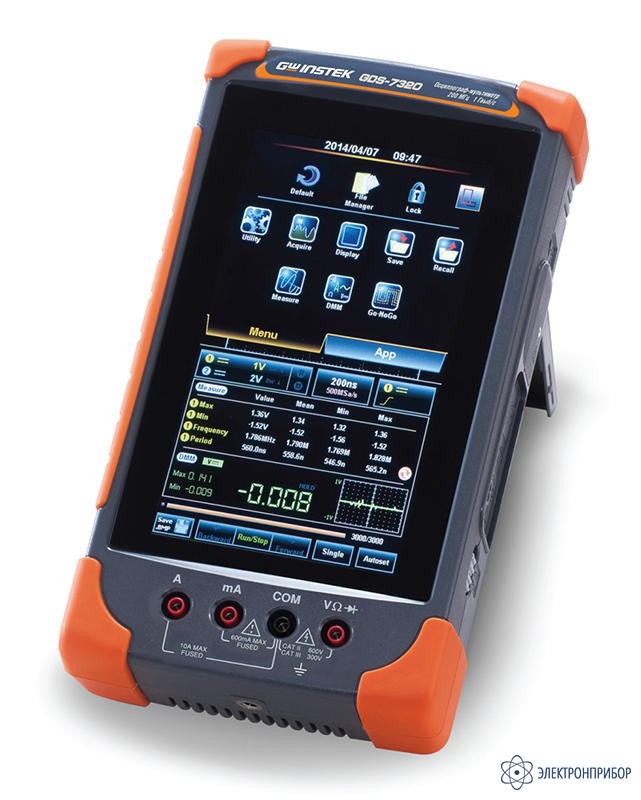

GDS-7307 — портативный осциллограф-мультиметр

Код товара: 45144

  • Описание портативного осциллографа-мультиметра GDS-7307:

    • Цифровой осциллограф, мультиметр с функцией TrendPlot, регистратор;
    • Осциллограф: 2 канала, полосы пропускания 70 МГц;
    • Максимальная частота дискретизации: 1 ГГц;
    • Объем памяти: 5 МБ/канал;
    • Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, чередующийся запуск;
    • Автоматические (до 36-х параметров) и курсорных измерения;
    • Математика: БПФ, +, -, х, /;
    • Регистратор: 30.000 осциллограмм;
    • Интерполяция: Sin X/х, линейная;
    • Функция автоустановки параметров развертки, запуска;
    • Режим X-Y;
    • Внутренняя память: 20 осциллограммы, 20 профилей настроек;
    • Мультиметр: измерение напряжения, тока, сопротивления, прозвонка цепи, проверка диодов, температуры;
    • TrendPlot: 400 измерений, длительность от 40 секунд до 6 часов;
    • Интерфейсы: USB 2.0 для управления и сохранения данных (device);
    • Цветной емкостной сенсорный дисплей с автоповоротом изображения, диагональ 17,8 см.;
    • Автономное батарейное питание - Li-pol аккумулятор (до 4 ч);
    • Встроенный инженерный калькулятор и программа для определения параметров SMD-компонентов;
    • Русифицированное меню, 3 года гарантии.

  • Технические характеристики портативного осциллографа-мультиметра GDS-7307:

    Параметр Значение
    Режим осциллографа
    Канал вертикального отклонения
    Число вх. каналов 2
    Полоса пропускания (-3 дБ) 0…70 МГц
    Ограничение полосы пропускания 20 МГц
    Коэффициент отклонения (Коткл.) 2 мВ/дел…10 В/дел (с шагом 1-2-5)
    Погрешность установки Коткл. ± 3 %
    Постоянное смещение 2 мВ/дел…50 мВ/дел: ±0,4 В; 100 мВ/дел…500 мВ/дел: ± 4 В;
    1 В/дел…5 В/дел: ± 40 В; 10 В/дел: ± 300 В
    Время нарастания ≤ 5 нс
    Входной импеданс 1 МОм (± 2 %) / 16,5 пФ
    Макс. входное напряжение 300 Вскз, Кат II
    Связь по входу Открытый, закрытый, “земля”
    Канал горизонтального отклонения
    Коэффициент развертки (Кразв.) 5 нс/дел…100 с/дел (шаг 1-2-5), самописец 100 мс/дел – 100 с/дел
    Погрешность установки Кразв. ± 0,002 %
    Режимы работы Основной, задержанный (10 нс…10 с), ZOOM окна, самописец, X-Y
    Синхронизация
    Источники синхросигнала любой из каналов
    Режимы запуска развертки Автоколебательный, ждущий, однократный
    Тип синхронизации По фронту,  ТВ-синхронизация, по длительности импульса, чередующийся запуск
    Пред- (10 дел.) и послезапуск (1000 дел)
    Связь входа синхронизации ФНЧ, ФВЧ, фильтр шума, связь АС, связь DC
    Чувствительность синхронизации 0…25 МГц: 0,5 дел или 5 мВ;  25…70/100/200 МГц: 1,5 дел или 15 мВ
    Аналого-цифровое преобразование
    Разрешение по вертикали 8 бит
    Максимальная частота дискретизации 1 ГГц
    Интерполяция SinX/x
    Объем памяти 5 МБ (модели GDS-73xx)/ 1 МБ (модели GDS-72xx)
    Пиковый детектор 10 нс
    Режимы работы Выборка, пик. детектор; усреднение (2…256), накопление, однократн.
    Регистратор 30000 осциллограмм
    Курсорные изменения
    Функции DU; DT; 1/DT
    Автоматические измерения
    Функции по вертикали Uпик-пик; Uампл; Uср.кв.;  -U; +U; U макс.; U мин.; Uсред;
    выбросы на вершине и в паузе и др.
    Функции по горизонтали Частота; период; время нарастания и спада; +/- длит. импульса, +/-
    скважность.
    Измерение задержки FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Фаза
    Частотомер
    Диапазон измерений От 2 Гц до полосы пропускания
    Разрешение 6 разрядов
    Интерфейс USB (изолированный)
    Дополнительные возможности
    Математика Сложение, вычитание, умножение, деление, БПФ, инверсия
    ПО OpenWave 200
    Автоустановка В/дел, с/дел, параметры синхросигнала
    Режим X-Y Х – кан 1; Y – кан 2; разность фаз ± 3° до 100 кГц
    Встроенный flash диск 120 МБ
    Режим мультиметра
    Разрешение индикатора
    Максимальная индикация «50.000» (41/2) для моделей GDS-73xx / «5.000» (31/2) для моделей GDS-72xx
    Постоянное и переменное (СКЗ) напряжение
    Пределы измерения напряжений DC: 50 мВ, 500 мВ, 5 В, 50 В, 500 В, 1000 В
    AC: 500 мВ, 5 В, 50 В, 500 В, 1000 В (50 Гц … 1 кГц)
    Входное сопротивление 10 МОм
    Погрешность DC: GDS-73xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр)
    GDS-72xx: 50 мВ, 500 мВ, 5 В, 50 В, 500 В ± (0,05 % + 5 емр); 1000 В ± (0,1 % + 5 емр)

    AC: 50 мВ, 500 мВ, 5 В, 50 В, 700 В ± (1,5 % + 15 емр) при 50 Гц – 1 кГц
    Постоянный и переменный (СКЗ) ток
    Предел измерений тока   DC: 50 мА, 500 мА,10 А
    AC: 50 мА, 500 мА, 10 А (50 Гц … 1 кГц), измерение от 10 мА
    Погрешность измерения DC: GDS-73xx: 50 мА, 500 мА ± (0,1 % + 5 емр), 10A ± (0,5 % + 1 емр)
    GDS-72xx: 50 мА, 500 мА, 10 А ± (0,5 % + 1 емр)

    AC: 50 мА, 500 мА ± (1,5 % + 15 емр) при 50 Гц – 1 кГц, 10 А ± (3 % + 15 емр) при 50 Гц – 1 кГц
    Сопротивление
    Предел измерений 500 Ом, 5 кОм, 50 кОм, 500 кОм, 5 МОм
    Диапазон измерений 50 Ом … 5 МОм
    Погрешность 500 Ом, 5 кОм, 50 кОм, 500 кОм ± (0,3 % + 3 емр); 5 МОм ± (0,5 % + 5 емр)
    Температура (GDS-73xx))
    Диапазон -50…1000 °С
    Разрешение 0,1 °С
    Термопары B, E, J, K, N, R, S, T
    Прозвон цепи
    Порог срабатывания < 15 Ом
    Индикация Непрерывный звуковой сигнал
    Испытание P-N
    Напряжение теста 0…2,8 В
    Дополнительные возможности
    Функции Автовыбор диапазона, измерение макс./мин. значений, удержание показаний, Trend plot (400 измерений)
    Общие данные
    Дисплей Цветной сенсорный (емкостной) ЖК-дисплей
    Диагональ 17,8 см (разреш. 480 х 800),
    Напряжение питания Адаптер: 100…240 В, 48…63 Гц, 40 Вт/ 12 В, 3 А;
    Батарея (Li-pol): 7,4 В, емк. 6100 мА/ч, время работы / заряда 4,1/ 2 ч (75 %)
    Габариты 240,2 × 136 × 59,7 мм
    Масса 1,5 кг

  • Комплект поставки GDS-7307

    № Наименование Количество
    1 Портативный осциллограф-мультиметр GDS-7307 1
    2 Шнур питания 1
    3 Делитель 1:1/ 1:10 2
    4 Тестовые провода GTL - 207 2
    5 Кейс (GSC - 010) 1
    6 Адаптер питания (GAP - 001) 1
    7 Сумка (GSC - 011) 1
    8 Ремешок (GWS - 001) 1
    9 Руководство по эксплуатации 1
