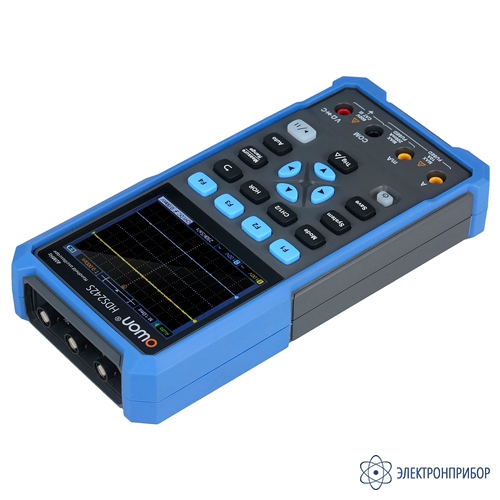

HDS2202S — скопметр цифровой

Код товара: 73107
  • 4-6 дней

    • Гарантия

      2 года

    • Производитель

      OWON, Китай

    • Артикул

      242170

    Описание скопметра цифрового HDS2202S:

    HDS2202S портативный многофункциональный осциллограф-мультиметр, старшая модель в серии аналогичных устройств, составляющих линейку приборов HDS200S, в которую входят 4 аппаратные реализации приборов с полосой пропускания: до 40 МГц, до 70 МГц, до 100 МГц и до 200 МГц.

    Прибор HDS2202S способен работать как многофункциональный, высокочувствительный мультиметр, на 20000 отсчетов, с помощью которого можно измерить напряжение и силу тока постоянного и переменного электрического сигнала, сопротивление постоянному току, емкость, проводимость, а также протестировать диоды.

  • Технические характеристики скопметра цифрового HDS2202S:

    Параметр Значение
    Цифровой запоминающий осциллограф
    Количество аналоговых входных каналов 2
    Полоса пропускания 200 МГц
    Частота дискретизации в реальном времени 1 ГГц (один канал), 500 МГц (два канала)
    Горизонтальная развертка 2 нс/дел … 1000 с/дел
    Вертикальная развертка 10 мВ/дел … 10 В/дел; разрешение 8 бит
    Скорость захвата 10 000 осциллограмм в секунду
    Режимы запуска автоматический, нормальный, одиночный
    Память 8K отсчетов (один канал), 4K (два канала)
    Функция самокалибровки есть
    Курсорные измерения амплитуда, время, dV, dT
    Автоматические измерения период, частота, амплитуда, среднее, размах, минимум, максимум
    Тип входа открытый, закрытый, заземление, входной импеданс: 1 МОм, 16 пФ
    Максимальное напряжение по входу 400 В (постоянное + переменное) размах, аттенюатор 10:1
    Цифровой многофункциональный мультиметр
    Напряжение постоянного тока от 0,01 мВ до 1000 В
    Напряжение переменного (40 Гц-1 кГц) тока от 0,01 мВ до 750 В
    Сила постоянного тока от 0,01 мА до 10 А
    Сила переменного (40 Гц-1 кГц) тока от 0,01 мА до 10 А
    Функция True RMS (истинное среднеквадратичное значение) есть
    Выбор пределов измерений автоматический или ручной
    Сопротивление 0,01 Ом … 100 МОм
    Емкость 1 пФ ... 2 000 мкФ
    Тест проводимости звуковой сигнал при сопротивлении менее ~50 Ом
    Тест диодов есть
    Фиксация показаний дисплея (HOLD) есть
    Индикация перегрузки символ «OL» на дисплее
    Индикатор разряда батарей есть
    Разрядность мультиметра 20000 отсчетов
    Предохранители 400мА/250В, 10А/600В
    Встроенный генератор сигналов произвольной формы
    Встроенные формы сигнала Синус: 0,1 Гц … 25 МГц
    Прямоугольник: 0,1 Гц … 5 МГц
    Пила: 0,1 Гц … 1 МГц
    Импульс: 0,1 Гц … 5 МГц
    Произвольной формы: 0,1 Гц … 5 МГц
    Частота дискретизации 125 МГц
    Количество каналов 1
    Глубина записи 8K
    Амплитуда (50 Ом) 0,01 Vpp … 2,5 Vpp
    Вертикальное разрешение 14 бит
    Выходной импеданс 50 Ом
    Общие характеристики
    Дисплей цветной TFT экран с диагональю 8,9 см разрешением 320 х 240
    Языки меню есть, русский
    Пользовательские настройки, сохранение и вызов до 4-х банков пользовательских установок осциллографа
    до 4-х опорных пользовательских форм волны
    до 4-х файлов (форм сигнала)
    до 4-х изображений экрана
    Системные настройки регулируемые яркость: 10% … 100 %
    время подсветки: 30/60/120 секунд, постоянно
    время отображения меню: 5/10/20/30/60 секунд
    время автоотключения: 10/30/60 минут, без автовыключения
    звуковой сигнал: включен, выключен (в режиме мультиметр — постоянно включен)
    Коммуникационный интерфейс USB Type C
    Диапазон рабочих температур 0°С ... +40°С
    Диапазон температур хранения -20°С ... +60°С
    Сертификат EAC
    Питание литиевые аккумуляторы 3,7 В/2200 мАч х 2 штуки, тип 18650
    Потребление менее 5 Вт, может работать непрерывно около 6 часов
    Размеры прибора 198 х 96 х 38 мм
    Вес прибора 600 г
    Вес с упаковкой 1100 г
    Габариты упаковки 245 х 160 х 90 мм

  • Комплект поставки HDS2202S

    № Наименование Количество
    1 Скопметр цифровой HDS2202S 1
    2 Комплект аккумуляторов 1
    3 Зарядное устройство 1
    4 USB-кабель Type C для зарядки и подключению к ПК 1
    5 Пассивный осциллографический пробник BNC 1
    6 Пробник BNC – крокодилы 2
    7 Щупы мультиметра 1
    8 Регулировочная отвертка 1
    9 Сумка чехол 1
    10 Инструкция по эксплуатации 1
