Осциллографы-мультиметры портативные (скопметры)

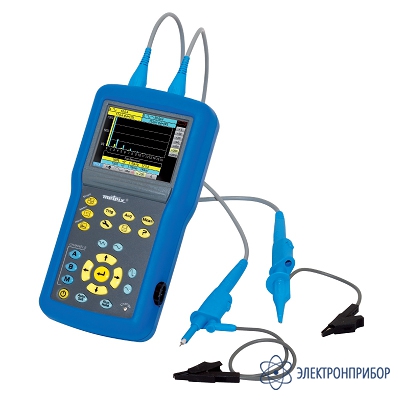

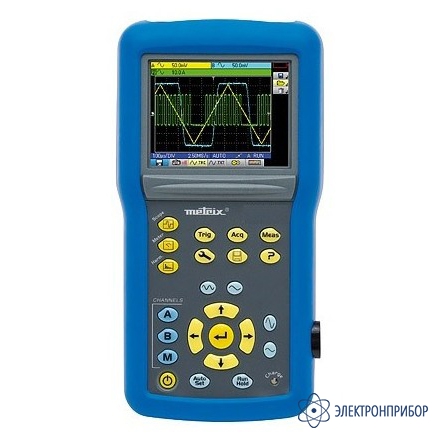

OX5022-C — переносной осциллограф

Код товара: 52273
  • 61216-15
    Переносной осциллограф OX5022-C Переносной осциллограф OX5022-C

    • Гарантия

      1 год

    • Госреестр СИ РФ

      61216-15 до 24.07.2021

    • Производитель

      Metrix, Франция

    Назначение переносного осциллографа OX5022-C:

    Переносной осциллограф OX5022-C имеет 12-битное АЦП и позволяет добиться в 16 раз большего разрешения, чем обычные 8-битные осциллографы. Детали сигнала, которые ранее не возможно было увидеть из-за шумов от процесса обработки в системе АЦП, сбора и обработки данных, теперь можно легко увидеть и измерить, так как осциллографы с 12-битной технологией обладают высокой частотой дискретизации и низким уровнем шума. Таким образом, они могут применяться для точных исследований сигналов с предельно низкими уровнями на фоне значительных помех.

    Описание переносного осциллографа OX5022-C:

    Единственный осциллограф с независимыми 2-мя каналами, из представленных на рынке приборов, с цветным дисплеем, помещающийся в одной руке. Разработанные для эксплуатации в полевых условиях, осциллографы серии HANDSCOPE очень просты в применении. Прибор удобно держать одной рукой, его корпус, выполненный из эластомера, ударопрочный со степенью защиты IP54. Клавиши управления, расположенные на передней панели прибора, легкодоступны даже в том случае, если Вы носите защитные (изоляционные) перчатки.

    Встроенная многоязычная интерактивная функция HELP для оказания помощи пользователю без необходимости обращения к руководству по эксплуатации прибора. Легко читаемый цветной экран со светодиодной подсветкой дает возможность ограничить потребление энергии в осциллографе серии HANDSCOPE. Очень важной особенностью осциллографов серии HANDSCOPE является режим "hands-free", то есть возможность оставлять свободными руки за счет нашейного ремешка и сумки, поставляемых с прибором.

    Настолько компактный, что он легко помещается в одной руке, осциллограф серии HANDSCOPE идеально подходит для работы в полевых условиях на электроустановках и для общих задач по техническому обслуживанию. Благодаря своим изолированным каналам, Пользователи могут проводить измерения в полной безопасности, без специальных мер предосторожности. Осциллографы серии HANDSCOPE являются многофункциональными инструментами измерения (осциллограф - мультиметр - анализатор гармоник), позволяющие проводить измерения, фиксировать и анализировать результаты на ПК.

    Разработанный специально для электриков новая серия осциллографов от компании METRIX на 20 МГц очень проста и удобна в использовании, даже в защитных резиновых перчатках. Все приборы сделаны в защитном эластичном корпусе и имеют пыле и влагозащиту IP54.

    Прибор имеет меню на русском языке, что существенно упрощает работу даже начальному пользователю.

    Прибор имеет суперяркий дисплей с подсветкой.

    Пользователь по своему желанию может выбрать до 19 измеряемых параметров, использовать математические функции, функции запуска.

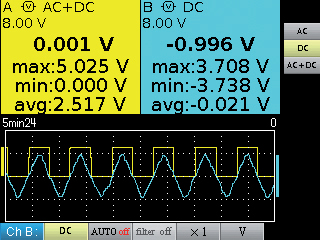

    Двухканальный независимый мультиметр с 8000 отсчетами.

    Встроенный уже в стандартную версию прибора анализатор гармоник.

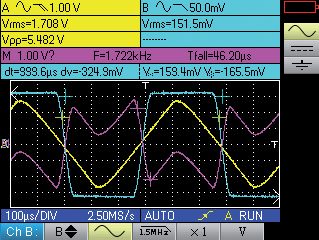

    Программное обеспечение (поставляется опционно) SX-METRO позволяет пользователю скачивать сохраненные в приборе кривые в компьютер, просматривать измеряемые данные в режиме реального времени на компьютере, управлять удаленно прибором с компьютера, импортировать данные в форматы EXCEL, JPEG, BMP, TXT.

  • Технические характеристики переносного осциллографа OX5022-C:

    Параметр Значение
    OX5022-C OX5042
    Интерфейс человек-машина
    Тип дисплея осциллографа 3,5” цветной TFT ЖК-экран – разрешающая способность 320x240 – светодиодная подсветка экрана
    Режим просмотра 2 500 действительных точек захвата на экране
    Количество осциллограмм на экране 2 обновляемых + 2 образцовых + след памяти или математическое вычисление
    Команды панели управления Прямая регулировка с передней панели, экранное меню при помощи браузера (основные и дополнительные без "скрытых меню")
    Встроенная интерактивная функция HELP 11 языков: французский, английский, немецкий, испанский, итальянский, шведский, румынский, русский, финский, польский, датский
    РЕЖИМ ОСЦИЛЛОГРАФА
    Канал вертикального отклонения
    Полоса пропускания 20 MГц 40 MГц
    Ограничитель полосы частот 1,5 MГц, 5 кГц
    Количество каналов 2 полностью изолированных канала
    Входной импеданс 1 MОм ± 0,5%, приблизительно 17 пФ
    Максимальное входное напряжение 600 В CAT III – Снижение минус 20 дБ на декаду от 100 kГц
    Чувствительность по вертикали от 5 мВ до 200 В /дел.
    Канал горизонтальной развертки
    Скорость развертки (чувствительность по горизонтали) от 25 нс/деление до 200 с /деление – Roll режим от 100 мс/деление до 200 с/деление
    Горизонтальное масштабирование (zoom) коэффициент масштабирования: x 1, x 2, x 5
    Триггер
    Режимы Автоматический, обычный, одиночный и triggered Roll
    Виды по краю, ширина импульса (20 нс – 20с)
    Связь AC или DC (в зависимости от связи на канале триггера) - ВЧ, НЧ или подавление шумов
    Чувствительность ≤1,2 делений пик-пик дo 20 MГц ≤1,2 делений пик-пик до 40 MГц
    Цифровая память
    Максимальная скорость выборки 2 Гвыб./с в ETS режиме (режим повторяющихся сигналов)– 50 Mвыб./с на каждый канал для одиночных сигналов
    Вертикальное разрешение 9 бит
    Объем памяти 2500 точек на канал
    Пользовательская (оперативная) память 2 Мб для хранения файлов: след (TRC)., Текст (TXT)., Конфигурации (CFG.), Графических файлов (BMP)
    GLITCH режим (аппаратный сбой) длительность ≥ 20 ns – 1 250 Min/Max пар
    Режимы дисплея режим Envelope (огибающая), Averaging (режим усреднения, коэффициент от 2 до 64) и XY (векторный)
    Другие функции

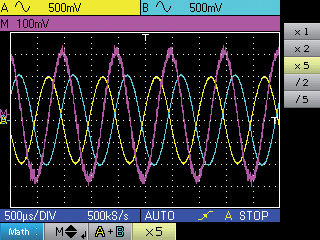

    Математические функции инверсия каналов, сложение, вычитание, умножение и деление (регулируемое масштабирование)
    Курсорные измерения 2 курсора: V, T, dV, dt одновременно – Разрешающая способность 12 бит, 4 –разрядный индикатор
    Автоматические измерения 18 автоматически измеряемых параметров измерений уровня сигнала или измерений фазы
    РЕЖИМ МУЛЬТИМЕТРА
    Общие характеристики 2 канала, 8000 ед. мл. разр. + мин / макс осциллограмма - Графическая запись 2700 измерений (от 5 мин до 1 месяца)
    Режимы работы абсолютный или относительный режим (absolute, deviation, ref, ref%) – Мониторинг (мгновенные значения, Min, Max, Avg)
    AC, DC и AC+DC напряжения Диапазоны от 600RMS мВ до 600 ВRMS, от 800 мВ до 800 ВDC – погрешность для ВDC - 1% от показаний +20 емр – 50 kГц полоса частот
    Сопротивление Диапазон от 80 Ом до 32 MОм – погрешность 2% от показаний + 10 емр – 10 мс быстрая проверка целостности цепи
    Емкостное сопротивление Диапазоны от 5 нФ до 5 мФ – основная погрешность - 2% от показаний +10 емр
    Другие измерения Частота, скорость вращения, 3,3 В проверка полупроводниковых компонентов, измерение температуры (с термопарой тип K или ИК-датчиком)
    МОЩНОСТЬ
    Измерения Значения активной мощности по одной фазе или по сбалансированным 3 фазам (с- или без нейтрали), с одновременным отображением тока

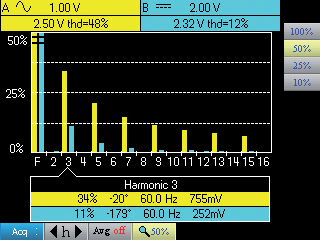

    РЕЖИМ АНАЛИЗАТОРА ГАРМОНИК
    Многоканальный анализ 2 канала, 31 порядок, основная частота от 40 Гц до 450 Гц
    Одновременные измерения среднеквадратичн. напряжение всего сигнала, коэффициент гармоник, выбор гармоники (%основной, фаза, частота, VRMS)
    Общие характеристики
    Снимки экрана до 100 файлов в стандартном “.bmp” формате, просматриваемых на осциллографе
    Передача данных на ПК Изолированный оптический USB интерфейс – “SX-Metro” опциональное программное обеспечение (версия CK)
    Источник питания 6 LR6 или 6 AA NiMh батарей – Срок службы батарей – до 8 часов 30 мин – универсальный сетевой адаптер, изолированный от каналов – Быстрая перезарядка аккумуляторных батарей в течение 2 ч 30 мин
    Безопасность/Электромагнитная совместимость Безопасность в соответствии с IEC61010-1 Ed3 – 600 В CAT III – EMC в соответствии с EN61000-3, 2001 & EN61326-1, 2006
    Размеры 214 x 110 x 57 мм
    Вес 1,2 кг с батареями – ударопрочный корпус из эластомера
    Степень защиты IP54

  • Комплект поставки OX5022-C

    № Наименование Количество
    1 Переносной осциллограф OX5022-C 1
    2 Датчик (1/10, 1000 В) 1
    3 Разъем типа BNC/Banana 1
    4 Набор проводов с разъемом типа банан 1
    5 Сетевой адаптер 1
    6 Батарея типа AA NiMh 6
    7 Сумка "hands-free" 1
    8 CD-Rom диск, содержащий руководство по эксплуатации и руководство программного пользователя 1
