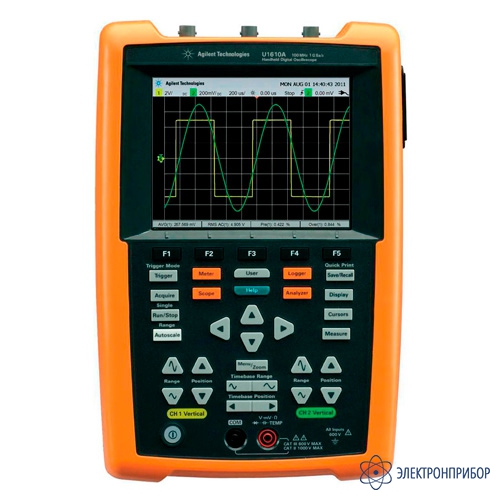

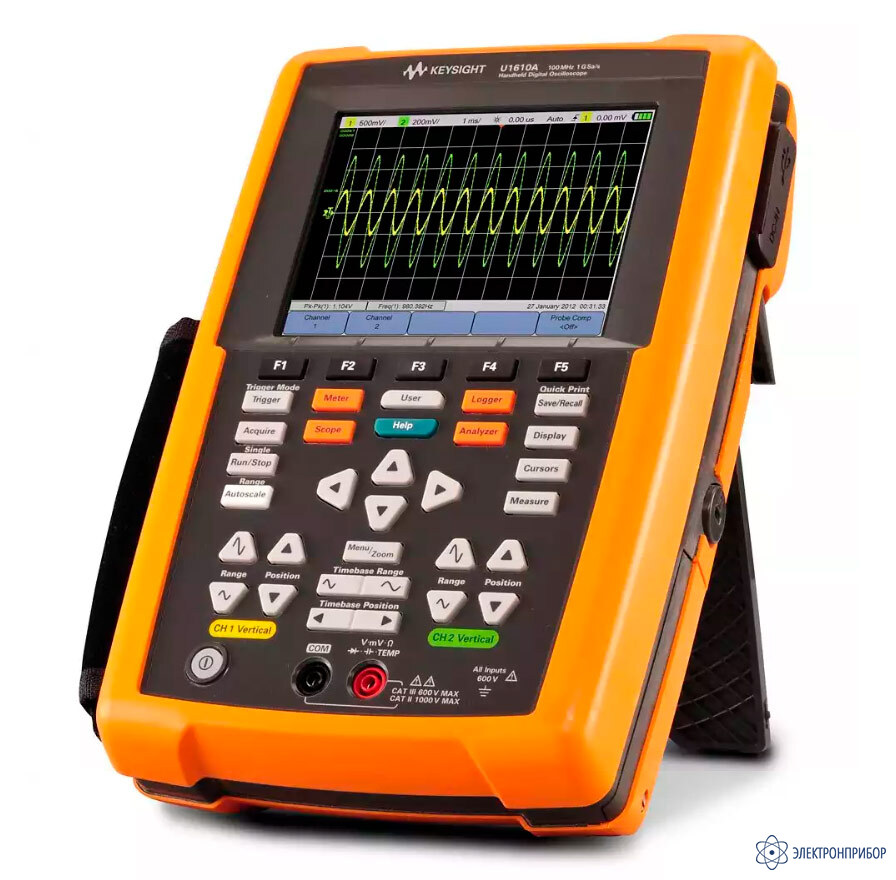

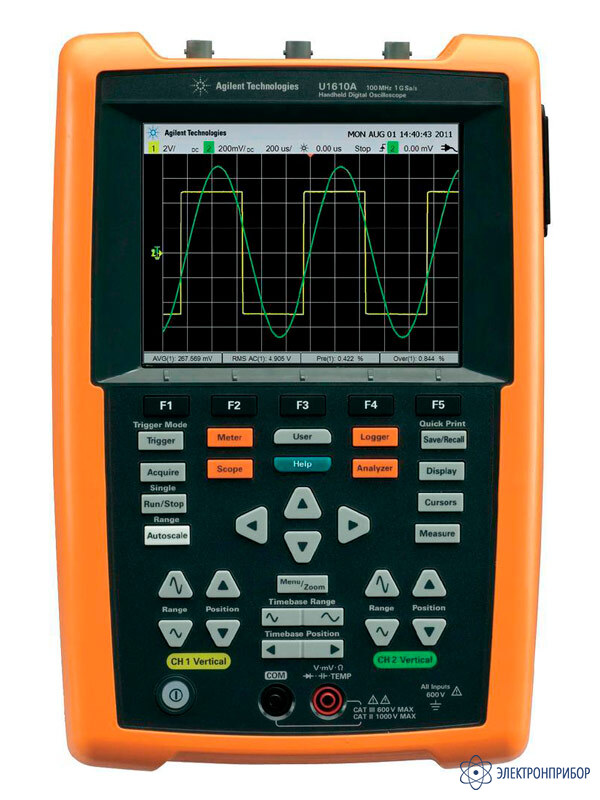

U1610A — ручной осциллограф, 100 МГц, 2 аналоговых канала
Код товара: 61564-
-
Гарантия
3 года
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
72916-18 до 26.10.2024
-
Производитель
Описание ручного осциллографа U1610A:
U1610A и U1620A – это первые в мире ручные осциллографы с дисплеем VGA. Они имеют полосу пропускания 100/200 MГц и два канала с изоляцией CAT III, 600 В, позволяющих выполнять измерения незаземленным прибором. Благодаря частоте дискретизации 2 Гвыб/с и глубине памяти 2 Mвыб, они способны захватывать больше осциллограмм таких сигналов, как импульсы с ШИМ, броски пускового тока, переходные процессы, формы тока и напряжения при пуске электродвигателя. Дисплей размером как у настольного прибора и два окна увеличения позволяют легко обнаруживать проблемные участки и увеличивать их для более детального анализа. С их помощью вы сможете легко обнаруживать глитчи в просматриваемом сигнале.
Особенности ручного осциллографа U1610A:
- Полоса пропускания 100 MГц, два изолированных канала;
- Жидкокристаллический 5,7-дюймовый TFT дисплей VGA с тремя переключаемыми режимами отображения (в помещениях, вне помещений и ночной);
- Глубина памяти 2 Mвыб и частота дискретизации 2 Гвыб/с позволяют детально анализировать захваченные глитчи;
- Цифровой мультиметр с диапазоном отображаемых значений до 10 000;

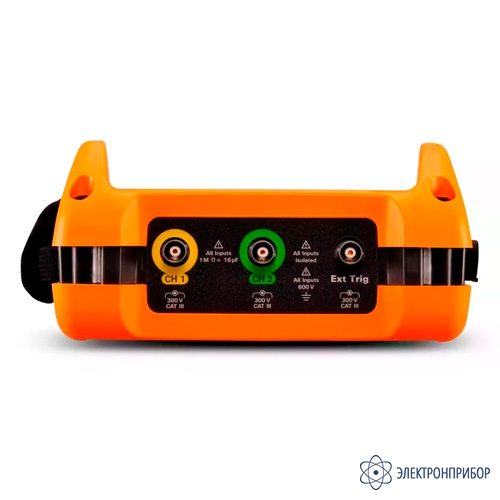

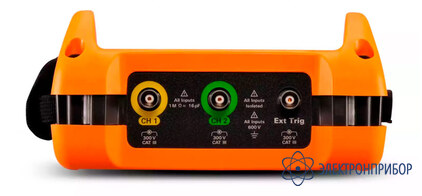

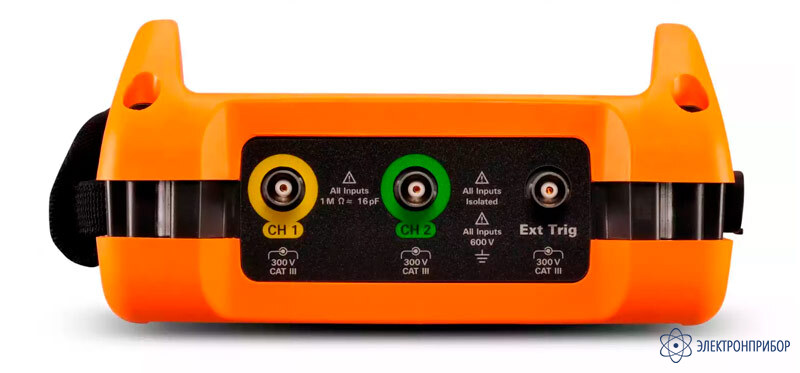

- Изоляция между каналами: защита от перенапряжения CAT III, 600 В;
- Возможность регистрации данных на ПК;
- Пользовательский интерфейс с 10 языками по выбору.
-
-
Технические характеристики ручного осциллографа U1610A:
Параметр Значение U1610A U1620A Полоса пропускания (–3 дБ)1 100 МГц 200 МГц Погрешность усиления по постоянному току1 ± 4 % от полной шкалы Полная шкала эквивалентна 8 делениям Погрешность установки двойного курсора1 ± Погрешность усиления по пост. току + 0,4 % полной шкалы (~ 1 младший разряд)
± 4 % полной шкалы ± 0,4% полной шкалы (~1 младший разряд)АЦП Максимальная частота дискретизации:
- Одноканальный режим
- Двухканальный режим
1 Гвыб/с с чередованием
500 Mвыб/с на канал
2 Гвыб/с с чередованием
1 Гвыб/с на каналМаксимальная глубина памяти осциллограмм:
- Одноканальный режим
- Двухканальный режим
120 Kточек/канал (с чередованием)
60 Kточек/канал
2 Мточек/канал (с чередованием)
1 Мточек/каналВертикальное разрешение 8 бит Обнаружение пиковых значений > 10 нс > 5 нс Усреднение Выбирается от 2 до 8192 с шагом, соответствующим степени числа 2 Фильтр Ограничение полосы до 10 кГц и 20 МГц Интерполяция (Sin x)/x Система вертикального отклонения Аналоговые каналы Канал 1 и канал 2 с одновременным захватом Расчетное время нарастания импульса 3,50 нс (тип.) 1,75 нс (тип.) Чувствительность по вертикали от 2 мВ/дел до 50 В/дел Защита от перенапряжения CAT III, 600 В ср.кв. (с пробником 10:1) CAT III, 300 В ср.кв. (с пробником 1:1) Диапазон смещения положения осциллограммы ± 4 дел Динамический диапазон ± 8 дел Входной импеданс и емкость 1 MОм ± 1 % ≈ 22 пФ ± 3 пФ Связь по входу по постоянному току и по переменному току Предельная полоса пропускания 10 кГц и 20 МГц (по выбору) Изоляция между каналами (с одинаковой вертикальной чувствительностью) CAT III, 600 В Пробники U1560-60002, пассивный пробник 1:1 U1561-60002, пассивный пробник 10:1 U1562-60002, пассивный пробник 100:1 Коэффициент ослабления пробника 1x, 10x, 100x Развязка 5 Впик-пик, 1 кГц Собственный шум (тип.) 5 % от полной шкалы или 8 мВ (в зависимости от того, что больше) Погрешность вертикального отклонения по постоянному току ±0,1 % от деления ± 2 мВ ± 1,6 % величины отклонения Погрешность установки одиночного курсора ± Погрешность усиления по постоянному току + Погрешность вертикального отклонения по постоянному току + 0,2 % полной шкалы (~1/2 младшего разряда) ± 4 % полной шкалы ± 0,1 дел. ± 2 мВ ± 1,6 % величины отклонения + 0,2 % полной шкалы (~1/2 младшего разряда) Система горизонтального отклонения Скорость развертки от 5 нс/дел до 50 с/дел от 2 нс/дел до 50 с/дел Разрешение 100 пс для 5 нс/дел 40 пс для 2 нс/дел Точность синхронизации 25 х 10-6 Точка отсчета Слева, в центре, справа Диапазон опережения запуска 1 ширина экрана или 120 мс (в зависимости от того, что меньше) 1 ширина экрана или 1 мс (в зависимости от того, что меньше) Диапазон задержки запуска от 50 мс до 500 с от 20 мс до 500 с Разрешение измерения интервалов времени 100 пс для 5 нс/дел 40 пс для 2 нс/дел Погрешность измерения интервалов времени В одном канале: ± 0,0025 % показания ± 0,17 % ширины экрана ± 60 пс Между каналами: ± 0,0025 % показания ± 0,17 % ширины экрана ± 120 пс Режимы горизонтальной развертки Основной, увеличение, XY, с прокруткой Горизонтальное панорамирование и увеличение Два окна увеличения Система запуска Источник сигнала запуска Канал 1, канал 2, внешний Виды запуска Нормальный, однократный, автоматический Режимы запуска По перепаду, длительности импульса, видеосигналу, n-ному перепаду, сигналам шин CAN и LIN Автоматическое масштабирование Находит и отображает активные каналы, устанавливает тип запуска по перепаду в канале с наибольшим номером и устанавливает такую вертикальную чувствительность, чтобы при выбранной скорости развертки на экране помещалось приблизительно 2 периода Необходимые условия: напряжение > 10 мВпик-пик, коэффициент заполнения 0,5 %, частота > 50 Гц Упреждение от 60 нс до 10 с Диапазон ± 6 дел от середины экрана Чувствительность ≥ 10 мВ/дел: 0,5 дел < 10 мВ/дел: более 1 дел или 5 мВ Погрешность по уровню ± 0,6 дел Режим входа Связь по переменному току (~10 Гц), связь по постоянному току, подавление НЧ (~35 кГц), подавление ВЧ (~35 кГц) Внешний запуск:
- Входной импеданс и емкость
- Защита от перенапряжения
- Диапазон
- Полоса пропускания
1 МОм ≈ 10 пФ
CAT III, 300 Вср. кв
Связь по постоянному току: уровень запуска ± 5 В
100 МГцИзмерительная система Автоматическое измерение Задержка, скважность отрицательных и положительных импульсов, время спада и нарастания, частота, период, фазовый сдвиг, максимальный и минимальный периоды, ширина положительных и отрицательных импульсов, крест-фактор, амплитуда, вершина, основание, среднеквадратическое, среднее и среднее за период значения, основание, максимум, минимум, передний и задний глитчи, стандартное отклонение, значение, активная, реактивная и полная мощность, коэффициент мощности, переменный ток (с U1583B/1146A), постоянный ток (с 1146A) Математические функции осциллографа Канал 1 + Канал 2, Канал 1 – Канал 2, Канал 2 – Канал 1, Канал 1 × Канал 2, Канал 1 / Канал 2, Канал 2 / Канал 1, d/dt(Канал 1), d/dt(Канал 2), ∫(Канал 1)dt, ∫(Канал 2)dt, БПФ Измерение по курсорам ΔV: разность напряжений между курсорами ΔT: разность времени между курсорами Число точек БПФ 1024 Весовые функции Прямоугольник, Хеннинг, Хемминг и Блэкман-Харрис, плоское Дисплей Дисплей 5,7 дюймов цветной ЖК VGA (считывание на солнце) Разрешение Область отображения VGA: 640 х 480 пикс. Функции управления Векторный режим вкл/откл., интерполяция sin x/x вкл/откл., постоянное послесвечение вкл/откл., яркость подсветки, цветовая схема, очистка дисплея Часы реального времени Дата и время (настраиваемые) Язык 10 языков по выбору Встроенная система подсказки Вызывается нажатием кнопки “Help” Хранение данных Сохранение и вызов из энергонезависимой памяти Во внутренней памяти может быть сохранено до 10 осциллограмм и конфигураций настроек Порт и форматы Полноскоростной хост-порт USB 2.0 Форматы изображений: .bmp (8 бит, 24 бит) и .png (24 бит) Формат данных: .csv Ввод/вывод Полноскоростной хост-порт USB 2.0, полноскоростной ведомый порт USB 2.0 Поддерживаемые языки печати PCL 3 GUI, PCL 5 Enhanced, PCL 5 Color, PCL 6 Примечание:
1 «1» - указывает на гарантируемые значения, все остальные значения – типовые. Приведенные значения действительны после 30-минутного прогрева и в пределах ±10 °C от температуры калибровки.Максимальное входное напряжение Непосредственная подача на вход каналов 1 и 2 (пробник 1:1) 300 Вср. кв. CAT III Подача на вход каналов 1 и 2 (пробник 10:1) 600 Вср. кв. 1 CAT III, 1000 Вср. кв. 1 CAT III Подача на вход каналов 1 и 2 (пробник 100:1) 600 Вср. кв 1 CAT III, 1000 Вср. кв. 1 CAT III, 3540 Вср. кв. 1 CAT I Вход мультиметра 600 Вср. кв. CAT III, 1000 Вср. кв. CAT III Вход осциллографа 300 Вср. кв. CAT III Частота тока 50-60 Гц (синусоидальный пер. ток), 0 Гц (пост. ток) Изоляция каналов Между любым входом и землей 600 Вср. кв. CAT III Примечание:
1 - более подробные характеристики смотрите в документации на пробник.Характеристики цифрового мультиметра Погрешность ± (% показания + число единиц младшего разряда) при 23 °C ± 5 °C и относительной влажности воздуха < 80 % Характеристики режима измерения переменного напряжения указаны для связи по переменному току и действительны в пределах от 5 % до 100 % диапазона измерений Температурный коэффициент 0,1 × (указанная погрешность) / °C (в диапазоне 0 - 18 °C или 28 - 50 °C) Коэффициент ослабления синфазного сигнала (CMRR) более 90 дБ при постоянном токе и переменном токе 50/60 Гц ± 0,1 % (несимметричная нагрузка 1 кОм) Коэффициент подавления помех от сети питания (NMRR) более 60 дБ при переменном токе 50/60 Гц ± 0,1 % Максимальное показание 10 000 с автоматической индикацией полярности Защита от перенапряжения 1 CAT II, 1000 В или CAT III, 600 В Функция Диапазон Разрешение Погрешность Входной импеданс (номинальный) Измерительный ток Постоянное напряжение 100,00 мВ 2 0,01 мВ 0,1 % + 5 > 1 ГОм - 1000,0 В 0,1 мВ 0,09 % + 5 11,11 МОм 10,000 В 0,001 В 0,09 % + 2 10,10 МОм 100,00 В 0,01 В 10,01 МОм 1000,0 В 3 0,1 В 0,15 % + 5 Переменное напряжение 100,00 мВ 0,01 мВ 1 % + 5 (40 Гц – 2 кГц) > 1 ГОм - 1000,0 мВ 0,1 мВ 1 % + 5 (40 – 500 Гц) 10,00 МОм 2 % + 5 (500 Гц – 1 кГц) 10,000 В
100,00 В0,001 В
0,01 В1 % + 5 (40 – 500 Гц 2 % + 5 (500 Гц – 1 кГц) 2 % + 5 (1 – 2 кГц) 1000,0 В 3 0,1 В 1 % + 5 (40 – 500 Гц) 1 % + 5 (500 Гц – 1 кГц) Переменное + постоянное напряжение 100,00 мВ 2 0,01 мВ 1,1 % + 5 (40 Гц – 2 кГц) > 1 ГОм - 1000,0 мВ 0,1 мВ 1,1 % + 10 (40 – 500 Гц) 10,00 МОм 2,1 % + 10 (500 Гц – 1 кГц) 10,000 В
100,00 В0,001 В
0,01 В1,1 % + 7 (40 – 500 Гц) 1,1 % + 7 (500 Гц – 1 кГц) 2 % + 5 (1 – 2 кГц) 1000,00 В 3 0,1 В 1,2 % + 10 (40 – 500 Гц) 1,2 % + 10 (500 Гц – 1 кГц) Проверка диодов 4 1 В 1 В 0,3 % + 2 - ~0,5 мA Мощность зуммера < 50 мВт Однотонный сигнал выдается при прямом падении напряжения на диоде или p-n переходе от 0,3 В до 0,8 В 5 Защита от перегрузки: 1000 Вср.кв. для к.з. < 0,3 A Напряжение в открытом состоянии: < +2,8 В постоянного тока Проверка целостности электрической цепи 4 Непрерывный сигнал зуммера при сопротивлении < 10 Ом 5 Сопротивление 1000,00 Ом 6 0,1 Ом 0,3 % + 3 - 0,5 мA 10,000 кОм 6 0,01 кОм 50 мкA 1000,0 кОм 0,1 кОм 4,91 мкA 10,000 MОм 0,001 MОм 447 нA 100,00 MОм 0,01 MОм 0,8 % + 3 112 нA 100,00 MОм 7 0,01 MОм 1,5 % + 3 112 нA Емкость 1000,0 нФ 0,1 нФ 1,2 % + 4 8 - - 10,000 мкФ 0,001 мкФ 100,00 мкФ 0,01 мкФ 1000,0 мкФ 0,1 мкФ 2 % + 4 8 10,000 мФ 0,001 мФ Примечание:
1 - Измерять напряжения до 600 В CAT III разрешается только заземленным прибором.
2 - Если сигнал на вход не подается, то на дисплее отображается уровень шумов благодаря высокому сопротивлению на входе.
3 - Измерять напряжения до 1000 В разрешается только незаземленным прибором.
4 - «4» указывает на типовые значения, все остальные значения – гарантируемые.
5 - Характеристики измеряемой цепи.
6 - Погрешность указана при условии выполнения установки нуля, исключающей влияние измерительного кабеля и теплового эффекта.
7 - При относительной влажности < 60 %. Для сопротивления > 50 MОм указанная погрешность умножается на температурный коэффициент 0,15.
8 - Погрешность указана для пленочных конденсаторов или более стабильных. Измерения выполняются в режиме «Relative».
Для измерения температуры компания Keysight рекомендует использовать адаптер U1586B.Параметр Значение Характеристики регистратора данных Регистратор данных осциллографа и счетчика Разрешение 1 – 86400 с/точка (86400 с = 1 сут) Длительность записи 8 сут Глубина памяти 691200 точек Режим записи Непрерывный (разрешение будет изменяться по мере истечения времени) Частота выборки 1 выб/с Общие характеристики Адаптер питания Напряжение электросети: 100 – 240 В, 50/60 Гц, 1,6 A пер. тока Выходное напряжение: 15 В, 4 A пост. тока ое напряжение: 15 В, 4 A пост. тока Категория монтажа II Аккумуляторная батарея Литиево-ионная АКБ 10,8 В Время работы: до 3 ч Условия эксплуатации Температура от 0 до 50 °C (при питании от АКБ) от 0 до 40 °C (при питании от адаптера) Относительная влажность от 0 до 80 % (от 0 до 35 °C) от 0 до 50 % (от 35 до 40/50 °C) Высота над уровнем моря 2000 м Степень загрязнения 2 Условия хранения Температура от -20 до 70 °C Относительная влажность от 0 до 80 % Высота над уровнем моря до 15 000 м Ударные воздействия Испытан в соответствии с МЭК 60068-2-27 Вибрация Испытан в соответствии с МЭК 60068-2-6, МЭК 60068-2-64 Соответствие стандартам безопасности МЭК 61010-1:2001/EN 61010-1:2001 Канада: CAN/CSA-C22.2 No. 61010-1-04 США: ANSI/UL 61010-1:2004 Соответствие стандартам ЭМС МЭК 61326-1:2005/EN 61326-1:2006 Австралия/Новая Зеландия AS/NZS CISPR 11:2004 Канада: ICES/NMB-001:ISSUE 4, июнь 2006 Степень защиты Защита от проникновения внешних предметов и воды IP41 по МЭК 60529 Размеры (Ш × В × Г) 183 × 270 × 65 м Масса < 2,5 кг -
Комплект поставки U1610A
№ Наименование Количество 1 Ручной осциллограф U1610A 1 2 Комплект осциллографических пробников 10:1 2 3 Комплект измерительных кабелей 1 4 Кабель USB 1 5 Адаптер питания 1 6 Литий-ионная аккумуляторная батарея 1 7 Краткое руководство по работе с прибором 1 8 Сертификат калибровки 1 -
