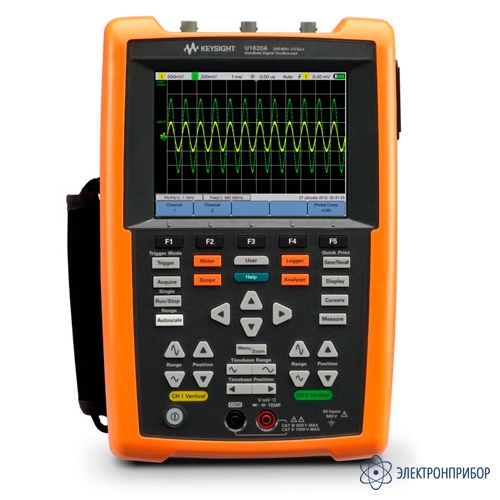

U1620A — осциллограф портативный с полосой 200 МГц

Код товара: 47100
    • Гарантия

      3 года

    • Межповерочный интервал

      2 года

    • Госреестр СИ РФ

      72916-18 до 26.10.2024

    • Производитель

      Keysight (Agilent), США

    Описание осциллографа портативного с полосой 200 МГц U1620A:

    U1620A – это первый в мире ручной осциллограф с дисплеем VGA. Он имеет полосу пропускания 200 MГц и два канала с изоляцией CAT III, 600 В, позволяющих выполнять измерения незаземленным прибором. Благодаря частоте дискретизации 2 Гвыб/с и глубине памяти 2 Mвыб, он способен захватывать больше осциллограмм таких сигналов, как импульсы с ШИМ, броски пускового тока, переходные процессы, формы тока и напряжения при пуске электродвигателя. Дисплей размером как у настольного прибора и два окна увеличения позволяют легко обнаруживать проблемные участки и увеличивать их для более детального анализа. С его помощью вы сможете легко обнаруживать глитчи в просматриваемом сигнале.

    Особенности осциллографа портативного с полосой 200 МГц U1620A:

    • Три прибора в одном: двухканальный ручной осциллограф, цифровой мультиметр, регистратор данных;
    • Полоса пропускания 200 МГц и два изолированныхи канала;
    • Частота дискретизации до 2 Гвыб./с, объем памяти до 2 Мвыб;
    • 5,7-дюймовый VGA TFT LCD дисплей с тремя режимами визуализации (в помещении, на улице, режим ночного видения);
    • Два окна для отображения сигналов с масштабированием;
    • Высокая частота дискретизации и большая глубина памяти для захвата и отображения мельчайших деталей сигнала;
    • Встроенный мультиметр с разрешением дисплея 10000 отсчетов;
    • Изолированные каналы с возможностью подачи напряжения до 600В CAT III;
    • Сохранение данных на ПК.
  • Технические характеристики осциллографа портативного с полосой 200 МГц U1620A:

    Параметр Значение
    U1610A U1620A
    Полоса пропускания (–3 дБ)1 100 МГц 200 МГц
    Погрешность усиления по постоянному току1 ± 4 % от полной шкалы
    Полная шкала эквивалентна 8 делениям
    Погрешность установки двойного курсора1 ± Погрешность усиления по пост. току + 0,4 % полной шкалы (~ 1 младший разряд)
    ± 4 % полной шкалы ± 0,4% полной шкалы (~1 младший разряд)
    АЦП
    Максимальная частота дискретизации:
    - Одноканальный режим
    - Двухканальный режим

    1 Гвыб/с с чередованием
    500 Mвыб/с на канал

    2 Гвыб/с с чередованием
    1 Гвыб/с на канал
    Максимальная глубина памяти осциллограмм:
    - Одноканальный режим
    - Двухканальный режим

    120 Kточек/канал (с чередованием)
    60 Kточек/канал

    2 Мточек/канал (с чередованием)
    1 Мточек/канал
    Вертикальное разрешение 8 бит
    Обнаружение пиковых значений > 10 нс > 5 нс
    Усреднение Выбирается от 2 до 8192 с шагом, соответствующим степени числа 2
    Фильтр Ограничение полосы до 10 кГц и 20 МГц
    Интерполяция (Sin x)/x
    Система вертикального отклонения
    Аналоговые каналы Канал 1 и канал 2 с одновременным захватом
    Расчетное время нарастания импульса 3,50 нс (тип.) 1,75 нс (тип.)
    Чувствительность по вертикали от 2 мВ/дел до 50 В/дел
    Защита от перенапряжения CAT III, 600 В ср.кв. (с пробником 10:1)
    CAT III, 300 В ср.кв. (с пробником 1:1)
    Диапазон смещения положения осциллограммы ± 4 дел
    Динамический диапазон ± 8 дел
    Входной импеданс и емкость 1 MОм ± 1 % ≈ 22 пФ ± 3 пФ
    Связь по входу по постоянному току и по переменному току
    Предельная полоса пропускания 10 кГц и 20 МГц (по выбору)
    Изоляция между каналами (с одинаковой вертикальной чувствительностью) CAT III, 600 В
    Пробники U1560-60002, пассивный пробник 1:1
    U1561-60002, пассивный пробник 10:1
    U1562-60002, пассивный пробник 100:1
    Коэффициент ослабления пробника 1x, 10x, 100x
    Развязка 5 Впик-пик, 1 кГц
    Собственный шум (тип.) 5 % от полной шкалы или 8 мВ (в зависимости от того, что больше)
    Погрешность вертикального отклонения по постоянному току ±0,1 % от деления ± 2 мВ ± 1,6 % величины отклонения
    Погрешность установки одиночного курсора ± Погрешность усиления по постоянному току + Погрешность вертикального отклонения по постоянному току + 0,2 % полной шкалы (~1/2 младшего разряда)
    ± 4 % полной шкалы ± 0,1 дел. ± 2 мВ ± 1,6 % величины отклонения + 0,2 % полной шкалы (~1/2 младшего разряда)
    Система горизонтального отклонения
    Скорость развертки от 5 нс/дел до 50 с/дел от 2 нс/дел до 50 с/дел
    Разрешение 100 пс для 5 нс/дел 40 пс для 2 нс/дел
    Точность синхронизации 25 х 10-6
    Точка отсчета Слева, в центре, справа
    Диапазон опережения запуска 1 ширина экрана или 120 мс (в зависимости от того, что меньше) 1 ширина экрана или 1 мс (в зависимости от того, что меньше)
    Диапазон задержки запуска от 50 мс до 500 с от 20 мс до 500 с
    Разрешение измерения интервалов времени 100 пс для 5 нс/дел 40 пс для 2 нс/дел
    Погрешность измерения интервалов времени В одном канале: ± 0,0025 % показания ± 0,17 % ширины экрана ± 60 пс
    Между каналами: ± 0,0025 % показания ± 0,17 % ширины экрана ± 120 пс
    Режимы горизонтальной развертки Основной, увеличение, XY, с прокруткой
    Горизонтальное панорамирование и увеличение Два окна увеличения
    Система запуска
    Источник сигнала запуска Канал 1, канал 2, внешний
    Виды запуска Нормальный, однократный, автоматический
    Режимы запуска По перепаду, длительности импульса, видеосигналу, n-ному перепаду, сигналам шин CAN и LIN
    Автоматическое масштабирование Находит и отображает активные каналы, устанавливает тип запуска по перепаду в канале с наибольшим номером и устанавливает такую вертикальную чувствительность, чтобы при выбранной скорости развертки на экране помещалось приблизительно 2 периода
    Необходимые условия: напряжение > 10 мВпик-пик, коэффициент заполнения 0,5 %, частота > 50 Гц
    Упреждение от 60 нс до 10 с
    Диапазон ± 6 дел от середины экрана
    Чувствительность ≥ 10 мВ/дел: 0,5 дел
    < 10 мВ/дел: более 1 дел или 5 мВ
    Погрешность по уровню ± 0,6 дел
    Режим входа Связь по переменному току (~10 Гц), связь по постоянному току, подавление НЧ (~35 кГц), подавление ВЧ (~35 кГц)
    Внешний запуск:
    - Входной импеданс и емкость
    - Защита от перенапряжения
    - Диапазон
    - Полоса пропускания

    1 МОм ≈ 10 пФ
    CAT III, 300 Вср. кв
    Связь по постоянному току: уровень запуска ± 5 В
    100 МГц
    Измерительная система
    Автоматическое измерение Задержка, скважность отрицательных и положительных импульсов, время спада и нарастания, частота, период, фазовый сдвиг, максимальный и минимальный периоды, ширина положительных и отрицательных импульсов, крест-фактор, амплитуда, вершина, основание, среднеквадратическое, среднее и среднее за период значения, основание, максимум, минимум, передний и задний глитчи, стандартное отклонение, значение, активная, реактивная и полная мощность, коэффициент мощности, переменный ток (с U1583B/1146A), постоянный ток (с 1146A)
    Математические функции осциллографа Канал 1 + Канал 2, Канал 1 – Канал 2, Канал 2 – Канал 1, Канал 1 × Канал 2, Канал 1 / Канал 2, Канал 2 / Канал 1, d/dt(Канал 1), d/dt(Канал 2), ∫(Канал 1)dt, ∫(Канал 2)dt, БПФ
    Измерение по курсорам ΔV: разность напряжений между курсорами
    ΔT: разность времени между курсорами
    Число точек БПФ 1024
    Весовые функции Прямоугольник, Хеннинг, Хемминг и Блэкман-Харрис, плоское
    Дисплей
    Дисплей 5,7 дюймов цветной ЖК VGA (считывание на солнце)
    Разрешение Область отображения VGA: 640 х 480 пикс.
    Функции управления Векторный режим вкл/откл., интерполяция sin x/x вкл/откл., постоянное послесвечение вкл/откл., яркость подсветки, цветовая схема, очистка дисплея
    Часы реального времени Дата и время (настраиваемые)
    Язык 10 языков по выбору
    Встроенная система подсказки Вызывается нажатием кнопки “Help”
    Хранение данных
    Сохранение и вызов из энергонезависимой памяти Во внутренней памяти может быть сохранено до 10 осциллограмм и конфигураций настроек
    Порт и форматы Полноскоростной хост-порт USB 2.0
    Форматы изображений: .bmp (8 бит, 24 бит) и .png (24 бит)
    Формат данных: .csv
    Ввод/вывод Полноскоростной хост-порт USB 2.0, полноскоростной ведомый порт USB 2.0
    Поддерживаемые языки печати PCL 3 GUI, PCL 5 Enhanced, PCL 5 Color, PCL 6
    Примечание:
    1 «1» - указывает на гарантируемые значения, все остальные значения – типовые. Приведенные значения действительны после 30-минутного прогрева и в пределах ±10 °C от температуры калибровки.
    Максимальное входное напряжение
    Непосредственная подача на вход каналов 1 и 2 (пробник 1:1) 300 Вср. кв. CAT III
    Подача на вход каналов 1 и 2 (пробник 10:1) 600 Вср. кв. 1 CAT III, 1000 Вср. кв. 1 CAT III
    Подача на вход каналов 1 и 2 (пробник 100:1) 600 Вср. кв 1 CAT III, 1000 Вср. кв. 1 CAT III, 3540 Вср. кв. 1 CAT I
    Вход мультиметра 600 Вср. кв. CAT III, 1000 Вср. кв. CAT III
    Вход осциллографа 300 Вср. кв. CAT III
    Частота тока 50-60 Гц (синусоидальный пер. ток), 0 Гц (пост. ток)
    Изоляция каналов
    Между любым входом и землей 600 Вср. кв. CAT III
    Примечание:
    1 - более подробные характеристики смотрите в документации на пробник.
    Характеристики цифрового мультиметра
    Погрешность ± (% показания + число единиц младшего разряда) при 23 °C ± 5 °C и относительной влажности воздуха < 80 %
    Характеристики режима измерения переменного напряжения указаны для связи по переменному току и действительны в пределах от 5 % до 100 % диапазона измерений
    Температурный коэффициент 0,1 × (указанная погрешность) / °C (в диапазоне 0 - 18 °C или 28 - 50 °C)
    Коэффициент ослабления синфазного сигнала (CMRR) более 90 дБ при постоянном токе и переменном токе 50/60 Гц ± 0,1 % (несимметричная нагрузка 1 кОм)
    Коэффициент подавления помех от сети питания (NMRR) более 60 дБ при переменном токе 50/60 Гц ± 0,1 %
    Максимальное показание 10 000 с автоматической индикацией полярности
    Защита от перенапряжения 1 CAT II, 1000 В или CAT III, 600 В
    Функция Диапазон Разрешение Погрешность Входной импеданс (номинальный) Измерительный ток
    Постоянное напряжение 100,00 мВ 2 0,01 мВ 0,1 % + 5 > 1 ГОм -
    1000,0 В 0,1 мВ 0,09 % + 5 11,11 МОм
    10,000 В 0,001 В 0,09 % + 2 10,10 МОм
    100,00 В 0,01 В 10,01 МОм
    1000,0 В 3 0,1 В 0,15 % + 5
    Переменное напряжение 100,00 мВ 0,01 мВ 1 % + 5 (40 Гц – 2 кГц) > 1 ГОм -
    1000,0 мВ 0,1 мВ 1 % + 5 (40 – 500 Гц) 10,00 МОм
    2 % + 5 (500 Гц – 1 кГц)
    10,000 В
    100,00 В
    0,001 В
    0,01 В
    1 % + 5 (40 – 500 Гц
    2 % + 5 (500 Гц – 1 кГц)
    2 % + 5 (1 – 2 кГц)
    1000,0 В 3 0,1 В 1 % + 5 (40 – 500 Гц)
    1 % + 5 (500 Гц – 1 кГц)
    Переменное + постоянное напряжение 100,00 мВ 2 0,01 мВ 1,1 % + 5 (40 Гц – 2 кГц) > 1 ГОм -
    1000,0 мВ 0,1 мВ 1,1 % + 10 (40 – 500 Гц) 10,00 МОм
    2,1 % + 10 (500 Гц – 1 кГц)
    10,000 В
    100,00 В
    0,001 В
    0,01 В
    1,1 % + 7 (40 – 500 Гц)
    1,1 % + 7 (500 Гц – 1 кГц)
    2 % + 5 (1 – 2 кГц)
    1000,00 В 3 0,1 В 1,2 % + 10 (40 – 500 Гц)
    1,2 % + 10 (500 Гц – 1 кГц)
    Проверка диодов 4 1 В 1 В 0,3 % + 2 - ~0,5 мA
    Мощность зуммера < 50 мВт
    Однотонный сигнал выдается при прямом падении напряжения на диоде или p-n переходе от 0,3 В до 0,8 В 5
    Защита от перегрузки: 1000 Вср.кв. для к.з. < 0,3 A
    Напряжение в открытом состоянии: < +2,8 В постоянного тока
    Проверка целостности электрической цепи 4 Непрерывный сигнал зуммера при сопротивлении < 10 Ом 5
    Сопротивление 1000,00 Ом 6 0,1 Ом 0,3 % + 3 - 0,5 мA
    10,000 кОм 6 0,01 кОм 50 мкA
    1000,0 кОм 0,1 кОм 4,91 мкA
    10,000 MОм 0,001 MОм 447 нA
    100,00 MОм 0,01 MОм 0,8 % + 3 112 нA
    100,00 MОм 7 0,01 MОм 1,5 % + 3 112 нA
    Емкость 1000,0 нФ 0,1 нФ 1,2 % + 4 8 - -
    10,000 мкФ 0,001 мкФ
    100,00 мкФ 0,01 мкФ
    1000,0 мкФ 0,1 мкФ 2 % + 4 8
    10,000 мФ 0,001 мФ
    Примечание:
    1 - Измерять напряжения до 600 В CAT III разрешается только заземленным прибором.
    2 - Если сигнал на вход не подается, то на дисплее отображается уровень шумов благодаря высокому сопротивлению на входе.
    3 - Измерять напряжения до 1000 В разрешается только незаземленным прибором.
    4 - «4» указывает на типовые значения, все остальные значения – гарантируемые.
    5 - Характеристики измеряемой цепи.
    6 - Погрешность указана при условии выполнения установки нуля, исключающей влияние измерительного кабеля и теплового эффекта.
    7 - При относительной влажности < 60 %. Для сопротивления > 50 MОм указанная погрешность умножается на температурный коэффициент 0,15.
    8 - Погрешность указана для пленочных конденсаторов или более стабильных. Измерения выполняются в режиме «Relative».

    Для измерения температуры компания Keysight рекомендует использовать адаптер U1586B.
    Параметр Значение
    Характеристики регистратора данных
    Регистратор данных осциллографа и счетчика
    Разрешение 1 – 86400 с/точка (86400 с = 1 сут)
    Длительность записи 8 сут
    Глубина памяти 691200 точек
    Режим записи Непрерывный (разрешение будет изменяться по мере истечения времени)
    Частота выборки 1 выб/с
    Общие характеристики
    Адаптер питания Напряжение электросети: 100 – 240 В, 50/60 Гц, 1,6 A пер. тока
    Выходное напряжение: 15 В, 4 A пост. тока
    ое напряжение: 15 В, 4 A пост. тока Категория монтажа II
    Аккумуляторная батарея Литиево-ионная АКБ 10,8 В
    Время работы: до 3 ч
    Условия эксплуатации
    Температура от 0 до 50 °C (при питании от АКБ)
    от 0 до 40 °C (при питании от адаптера)
    Относительная влажность от 0 до 80 % (от 0 до 35 °C)
    от 0 до 50 % (от 35 до 40/50 °C)
    Высота над уровнем моря 2000 м
    Степень загрязнения 2
    Условия хранения
    Температура от -20 до 70 °C
    Относительная влажность от 0 до 80 %
    Высота над уровнем моря до 15 000 м
    Ударные воздействия Испытан в соответствии с МЭК 60068-2-27
    Вибрация Испытан в соответствии с МЭК 60068-2-6, МЭК 60068-2-64
    Соответствие стандартам безопасности МЭК 61010-1:2001/EN 61010-1:2001
    Канада: CAN/CSA-C22.2 No. 61010-1-04
    США: ANSI/UL 61010-1:2004
    Соответствие стандартам ЭМС МЭК 61326-1:2005/EN 61326-1:2006
    Австралия/Новая Зеландия AS/NZS CISPR 11:2004
    Канада: ICES/NMB-001:ISSUE 4, июнь 2006
    Степень защиты Защита от проникновения внешних предметов и воды IP41 по МЭК 60529
    Размеры (Ш × В × Г) 183 × 270 × 65 м
    Масса < 2,5 кг
  • Комплект поставки U1620A

    Наименование Количество
    1 Осциллограф портативный U1620A 1
    2 Комплект осциллографических пробников 10:1 2
    3 Комплект измерительных щупов для мультметра 1
    4 Кабель USB 1
    5 Адаптер питания от сети переменного тока 1
    6 Литий-ионная аккумуляторная батарея 1
    7 Краткое руководство по работе с прибором 1
    8 Сертификат калибровки 1
