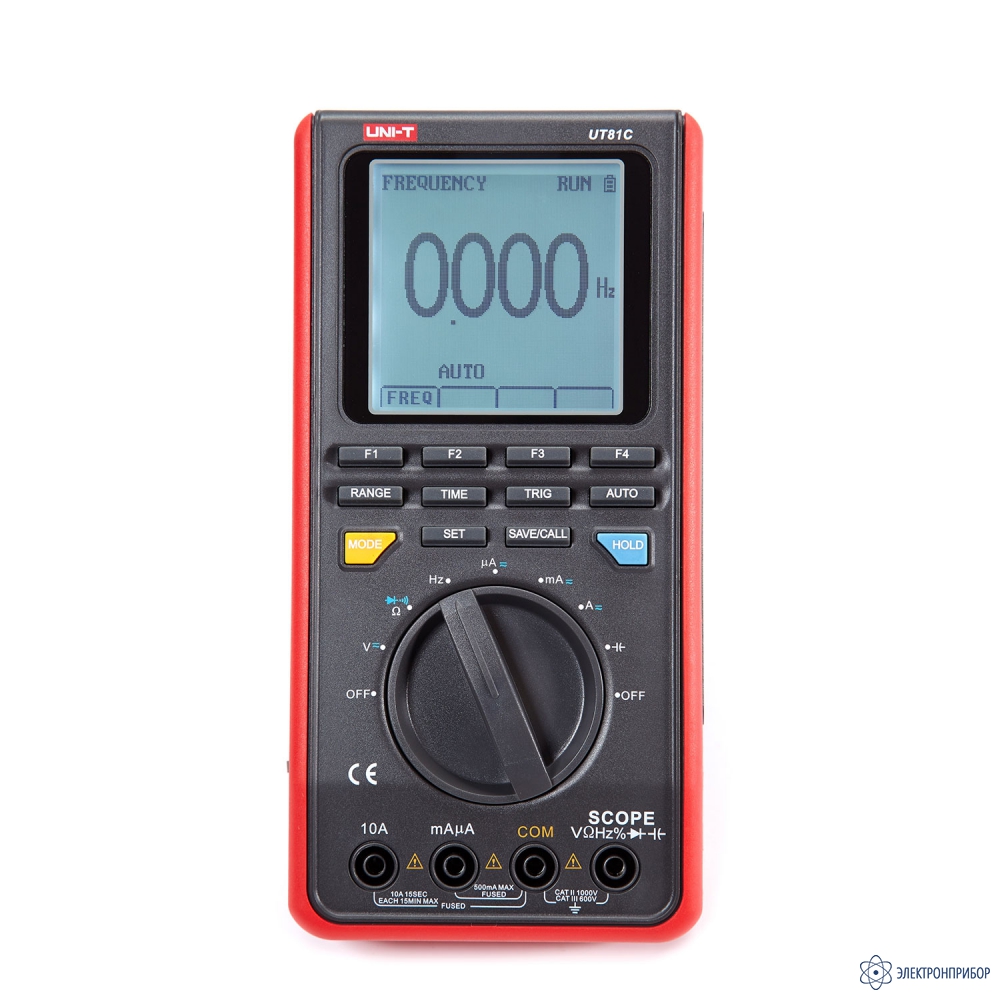

UNI-T UT81C — мультиметр-осциллограф цифровой портативный

Код товара: 72452
  • Мультиметр-осциллограф цифровой портативный UNI-T UT81C Мультиметр-осциллограф цифровой портативный UNI-T UT81C Мультиметр-осциллограф цифровой портативный UNI-T UT81C

    • Гарантия

      0.5 лет

    • Производитель

      UNI-T, Китай

    • Артикул

      UT81C

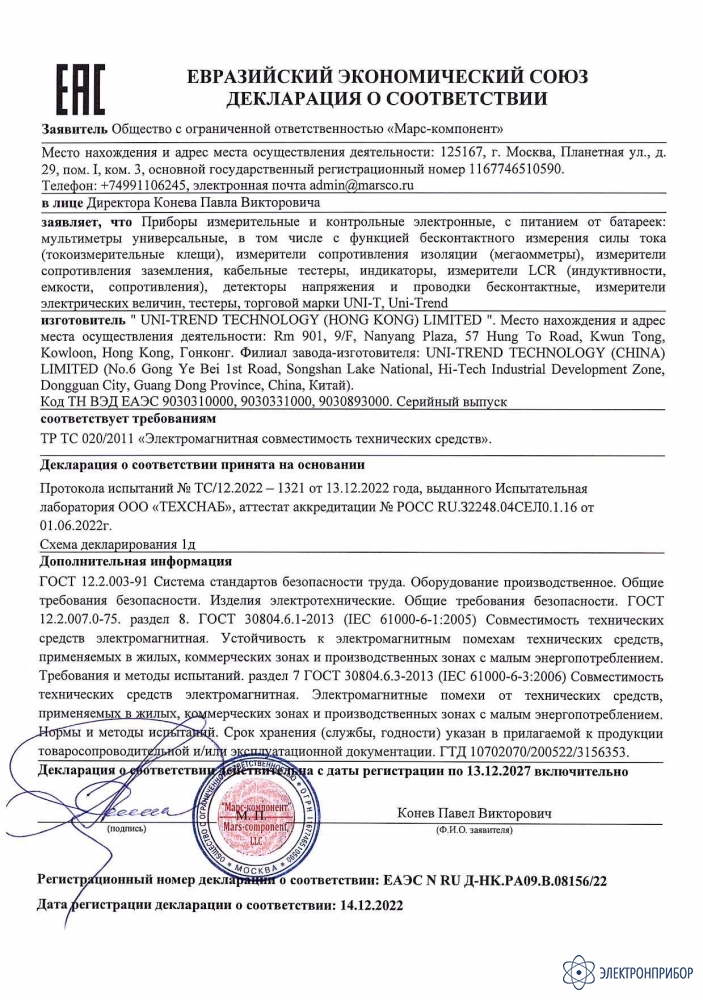

    Сертификаты

    Описание мультиметра-осциллографа цифрового портативного UNI-T UT81C:

    Цифровой осциллограф-мультиметр UNI-T UT81C является современным ручным измерительным прибором с 3¾ разрядным дисплеем с максимальным индицируемым значением 3999.

    В режиме осциллографа прибор представляет собой интеллектуальную измерительную систему, позволяющую считывать сигналы, регистрировать и обрабатывать данные, производить автоматический поиск, запоминание и вызов осциллограмм из памяти. Частотный диапазон прибора UNI-T UT81C составляет 16 МГц, частота дискретизации – 80 МГц, что с функцией регистрации уровня пиков позволяет улавливать импульсный промышленный сигнал. Прибор позволяет анализировать работу трансформаторов, преобразователей, каналов связи и управления, блоков бесперебойного питания и различного промышленного оборудования. Это идеальный инструмент для профессионального ремонта электронного оборудования.

    В режиме осциллографа прибор постоянные и переменные напряжение и ток, сопротивление, емкость, частоту, коэффициент заполнения, проверять диоды и выявлять наличие обрывов в электрических цепях.

  • Технические характеристики мультиметра-осциллографа цифрового портативного UNI-T UT81C:

    Основные характеристики (Осциллограф)
    Горизонтальная развертка
    Параметр Значение
    Частота дискретизации 80 МГц
    Частота дискретизации / шкала 20 пикселов
    Скорость обновления > 5
    Типы запуска Свободный / нормальный / одиночный
    Диапазон изменения коэффициента развертки 50 нс/дел – 5 с/дел (шаг 1-2-5)
    Точность коэффициента развертки ± (0,1 % + 1 пиксел)
    Вертикальная развертка
    Полоса пропускания 16 МГц
    Канал Одиночный
    Развязка По постоянному току (открытый вход)
    Входной импеданс 10 МОм (не включая цепи мультиметра)
    Точность ± (5 % + 1 пиксел)
    Максимальное входное напряжение 1000 В (размах)
    Диапазон изменения коэффициента отклонения 200 мВ/дел – 500 В/дел (шаг 1-2-5)
    Постоянное напряжение
    Предел Разрешение Погрешность Защита от перегрузки
    400 мВ 100 мкВ ± (0,8 % + 8) 1000 В постоянного или переменного
    4 В 1 мВ
    40 В 10 мВ
    400 В 100 мВ
    1000 В 1 В ± (0,1 % + 8)
    Переменное напряжение (в режиме мультиметр)
    Предел Разрешение Погрешность Защита от перегрузки
    4 В 1 мВ ± (1 % + 15) 1000 В постоянного или переменного
    40 В 10 мВ
    400 В 100 мВ
    750 В 1 В ± (1,2 % + 15)
    Постоянный ток
    Предел Разрешение Погрешность Защита от перегрузки
    400 мкА 0,1мкА ± (1 % + 8)
    ± (1,2 % + 8)    		 0,5 A, 250 В, тип быстрый предохранителя, 05 х 20мм
    10 A, 250 В, тип быстрый предохранителя, 05 х 20 мм (Непрерывное измерение < 10 секунд и интервалом более 15 минут.)
    4000 мкА 1 мкА
    40 мА 10 мкА
    400 мА 100 мкА
    4 А 1 мА ± (1,5 % + 8)
    Переменный ток
    Предел Разрешение Погрешность Защита от перегрузки
    400 мкА 0,1 мкА ± (1,5 % + 8) 0,5 A, 250 В, тип быстрый предохранителя, 05 х 20 мм
    4000 мкА 1 мкА
    40 мА 10 мкА ± (2 % + 8)
    400 мА 100 мкА
    4 А 1 мА ± (2,5 % + 5) 10 A, 250 В, тип быстрый предохранителя, 05 х 20 мм (Непрерывное измерение < 10 секунд и интервалом более 15 минут.)
    Сопротивление
    Предел Разрешение Погрешность Защита от перегрузки
    400 Ом 0,1 Ом ± (1,2 % + 5) 250 В
    4 кОм 1 Ом ± (1 % + 5)
    40 кОм 10 Ом
    400 кОм 100 Ом
    400 МОм 1 кОм ± (1,2 % + 5)
    4 МОм 10 кОм ± (1,5 % + 5)
    Проверка диодов
    Предел Разрешение Защита от нагрузки Замечание
    0,1 мВ 250 В Для исправного кремниевого перехода падение напряжения составляет от 0,5 В до 0,8 В.
    Прозвонка электрических цепей
    Предел Разрешение Защита от нагрузки Замечание
    0,1 Ом 750 В Мультиметр подает непрерывный звуковой сигнал, если цепь не содержит разрывов, признаком чего считается сопротивление цепи менее 10 Ом.
    Мультиметр не подает звукового сигнала, если сопротивление цепи составляет более 100 Ом.
    Частота и коэффициент заполнения (в режиме мультиметр)
    Предел измерений Разрешение Точность Защита от перегрузки
    10 Гц~10 МГц 0,001 Гц ± (0,1 % + 3)
    Только для оценки    		 250 В
    200 МГц 0,01 МГц
    Ёмкость
    Предел Разрешение Погрешность Защита от перегрузки
    40 нФ 10 пФ В режиме REL ± (3 % + 10) 250 В
    400 нФ 100 пФ ± (3 % + 8)
    4 мкФ 1 нФ
    40 мкФ 10 нФ
    100 мкФ 100 нФ ± (4 % + 8)
    Основные характеристики (Мультиметра)
    Параметр Значение
    DC постоянное напряжение От 0 до 1000 В
    AC переменное напряжение От 3 до 750 В
    Общая точность Для DC - 0,8 %
    Для АС - 1 %
    Постоянный ток От 0 до 10 А
    Переменный ток От 0 до 10 А
    Сопротивление От 0 до 40 МОм
    Емкость От 0 до 100 мкФ
    Частота 0 ~ 10 МГц
    Общие характеристики (Осциллограф)
    ЖК-дисплей 160 х 160 Монохромный
    Автоматические настройки Авто установка прибора в соответствие с размером тестируемого сигнала
    Индикация перегрузки Отображение на дисплее OL
    Сохранение осциллограмм 10 групп и 10 настроек
    USB Оптическое изолирование для обеспечения безопасности
    Положение просмотра Разрешение просмотра в удобное положение и под углом
    Общие характеристики
    Выбор пределов В режиме мультиметра, вы можете выбирать диапазон и функции автоматически или вручную
    Индикация полярности Автоматически, отрицательная полярность на дисплеи отображается как “-“
    Индикация перегрузки Отображение на дисплее OL
    Индикация разряда батареи Отображение на дисплее
    Физические характеристики
    ЖК Дисплей 3999 пунктов на дисплее, обновления 2-3 раза в секунду
    Рабочая температура 0 °С~40 °С (32 °F~104 °F)
    Температура хранения -10 °С~50 °С (14 °F~122 °F)
    Относительная влажность <75 % @ 0 °С~40 °С
    <70 % @ -10 °С~50 °С
    Высота Рабочая: до 2000 м
    Хранения: до 10000 м
    Батарея питания 1,5 В (R6) x 4 штуки или адаптер
    Электромагнитная совместимость В радио поле 1 В/м ниже
    Общая погрешность = Заданной погрешность + 5 % от диапазона
    В радио поле 1 В/м выше
    Погрешность не установлена
    Размеры (Г x Ш x В) 200 x 100 x 48 мм
    Вес Около 498 г с батареями

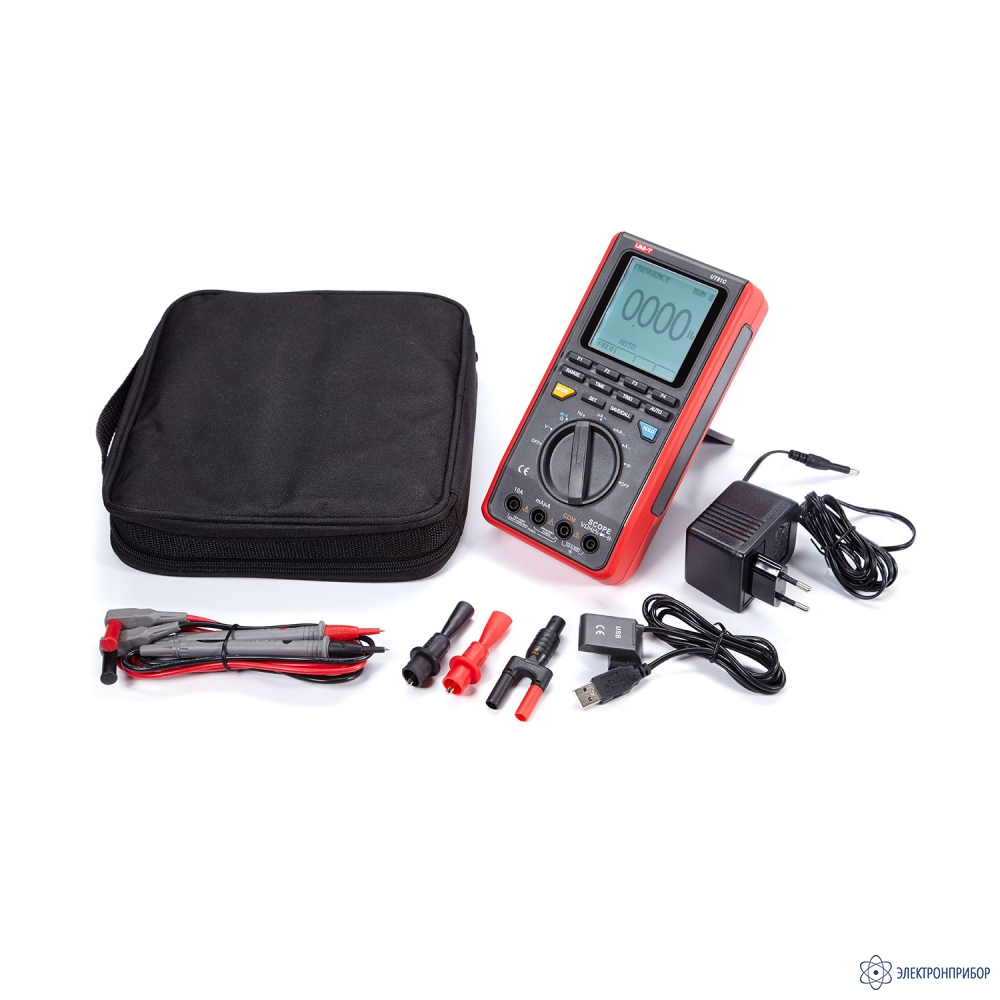

  • Комплект поставки UNI-T UT81C

    № Наименование Количество
    1 Мультиметр-осциллограф цифровой портативный UNI-T UT81C 1
    2 Кабель USB 1
    3 Измерительные щупы (пара) 1
    4 Зажим «крокодил» 1
    5 Сетевой адаптер 1
    6 BNC переходник 1
    7 Батареи 1,5 В (R6) 4
    8 Компакт-диск (инструкция по установке и программное обеспечение) 1
    9 Руководство по эксплуатации 1
