VA-OS2050S осциллограф-мультиметр
Код товара: 86455-
-
Гарантия
1 год
-
Межповерочный интервал
2 года
-
Госреестр СИ РФ
96784-25 до 01.11.2030
-
Производитель
-
Артикул
VA-OS2050S
Назначение осциллографа-мультиметра VA-OS2050S:
Осциллограф-мультиметр VA-OS2050S совмещает функции осциллографа, мультиметра и генератора функциональных каналов в виде единого многофункционального устройства с высоким уровнем производительности. Измеряет разные характеристики электричества: силу и время сигналов, напряжение и ток (постоянный, переменный), сопротивление и ёмкость - а также позволяет создавать электрические сигналы заданной формы, амплитуды и частоты. Предназначен для проведения автоматических и курсорных измерений с выводом результатов на дисплей, а также осуществлять их запоминание.
Описание осциллографа-мультиметра VA-OS2050S:

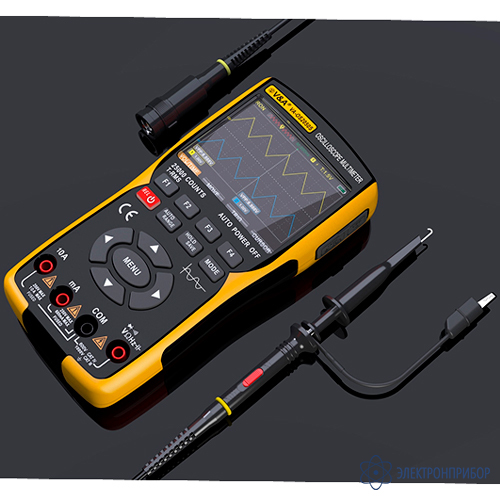

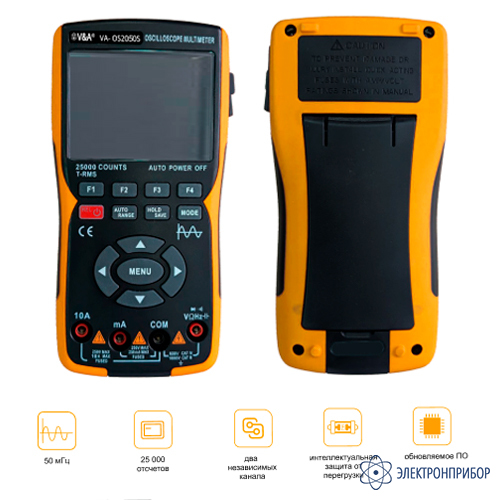

VA-OS2050S изготовлен с использованием технологии двойного литья под давлением, отличается элегантным дизайном, компактными размерами, что обеспечивает удобную транспортировку и простоту использования. Интерфейс меню функциональных клавиш интуитивно понятен.

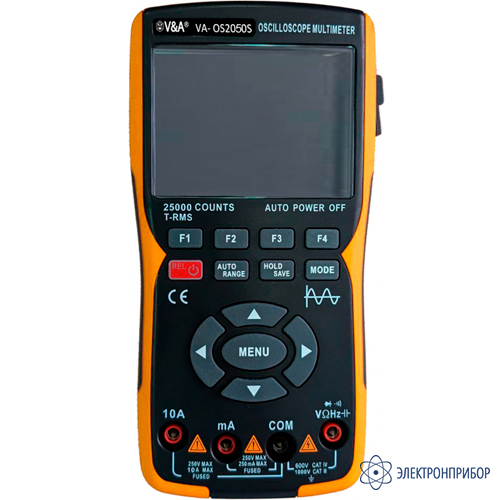

Прибор оснащен 3,5-дюймовым цветным IPS-дисплеем с широким углом обзора и имеет 25 000 ячеек памяти для хранения результатов измерений в режиме мультиметра.
-
-
Технические характеристики осциллографа-мультиметра VA-OS2050S:
Параметр Значение Технические характеристики осциллографа Полоса пропускания от 0 до 50 МГц, двойной канал Способ дискретизации дискретизация в реальном времени Частота дискретизации 200 / 280 Мвыб/с Количество каналов 2, двойной канал Входные характеристики Входное электропитание постоянный ток, переменный ток Входной импеданс 1 МОм при 16 пФ Значение краткости затухания X1, X10 Максимальное входное напряжение до 150 В в диапазоне X1, до 300 В в диапазоне X10 (пиковое напряжение постоянного и переменного тока) Горизонтальная ось Диапазон скорости дискретизации от 1,5 Выб/с до 280 Мвыб/с Интерполяция (sinx)x Диапазон развертки / диапазон смещения от 10 нс/дел до 20 с/дел Точность временной развертки 20 млн-1 Длина записи до 128 Кбайт Вертикальная ось Чувствительность от 20 мВ/дел до 10 В/дел Диапазон смещения 4 сетки (положительное и отрицательное значение) Полоса пропускания аналогового сигнала 50 МГц Низкочастотный сигнал более 10 Гц Время нарастания переходной характеристики менее 10 нс Точность усиления по постоянному току ±3% Измерение Автоматическое измерение период, частота, пиковое значение, максимальное значение, минимальное значение, среднеквадратичное значение, рабочий цикл, частотомер Синхронизация запуска Режимы синхронизации запуска автоматическая синхронизация запуска, обычная синхронизация запуска, однократная синхронизация запуска Синхронизация запуска по фронтам по нарастающему или спадающему фронту Форма выходного сигнала генератора сигналов синусоидальная, прямоугольная, треугольная, полуволновая, полноволновая или пилообразная Режимы работы обычный режим (200 Мвыб/с), высокоскоростной режим (280 Мвыб/с) Режимы отображения YT, XY, прокрутка Время удержания минимум, 500 мс, 1 с, 10 с, без ограничения времени Технические характеристики мультиметра Функция Диапазон Разрешение Погрешность Напряжение постоянного тока (В) 2,5000 В 0,0001 В ±(0,005·Uизм+3·к) 25,000 В 0,001 В 250,00 В 0,01 В 1000,0 В 0,1 В Напряжение постоянного тока (мВ) 25,000 мВ 0,001 мВ 250,00 мВ 0,01 мВ Напряжение переменного тока (В) 2,5000 В 0,0001 В 25,000 В 0,001 В 250,00 В 0,01 В 750,0 В 0,1 В Напряжение переменного тока (мВ) 25,000 мВ 0,001 мВ 250,00 мВ 0,01 мВ АЧХ при вольтамперометрии переменного тока: 40 Гц – 1 кГц Сила постоянного тока 2,5000 А 0,0001 А ±(0,005·Iизм+3·к) 10,000 А 0,001 А 25,000 мА 0,001 мА 250,00 мА 0,01 мА 2,5000 А 0,0001 А ±(0,008·Iизм+3·к) 10,000 А 0,001 А Сила переменного тока 25,000 мА 0,001 мА 250,00 мА 0,01 мА АЧХ при измерении силы переменного тока: 40 Гц – 1 кГц Сопротивление 250,00 Ом 0,01 Ом ±(0,005·Rизм+3·к) 2,5000 кОм 0,0001 кОм ±(0,002·Rизм+3·к) 25,000 кОм 0,001 кОм 250,00 кОм 0,01 кОм 2,5000 МОм 0,0001 МОм ±(0,01·Rизм+3·к) 25,00 МОм 0,01 МОм 250,0 МОм 0,1 МОм ±(0,05·Rизм+5·к) Емкость 9,999 нФ 0,001 нФ ±(0,05·Cизм+20·к) 99,99 нФ 0,01 нФ ±(0,02·Cизм+5·к) 999,9 нФ 0,1 нФ 9,999 мкФ 0,001 мкФ 99,99 мкФ 0,01 мкФ 999,9 мкФ 0,1 мкФ 9,999 мФ 0,001 мФ ±(0,05·Cизм+5·к) 99,99 мФ 0,01 мФ Частота (измеряется только до 100 кГц при настройке вольтамперометрии переменного тока) 9,999 Гц 0,001 Гц ±(0,02·Fизм+2·к) 99,99 Гц 0,01 Гц ±(0,001·Fизм+2·к) 999,9 Гц 0,1 Гц 9,999 кГц 0,001 кГц 99,99 кГц 0,01 кГц Общие технические характеристики Дисплей IPS Память для хранения результатов измерений 25 000 ячеек Режим работы автоматический / ручной режим Материал АБС-пластик и термопластический эластомер Скорость обновления 3 раза/секунду Проверка диодов есть Проверка целостности цепи есть Истинное среднеквадратичное значение (True RMS) есть Удержание данных есть Подсветка есть Индикация низкого заряда батареи есть Автоматическое отключение питания есть Автоматическое распознавание требуемого режима измерения нет Бесконтактный детектор напряжения нет USB-интерфейс нет Температура эксплуатации от 0 до +40°C Влажность при эксплуатации < 75% Температура хранения от -20 до +40°C Влажность хранения < 80% Тип батареи 18650, 1 штука Стандарт ТР ТС 020/2011 Размеры 177 × 89 × 40 мм Вес 340 г (без батареи) Габаритные размеры в упаковке 235 × 135 × 65 мм Вес товара в упаковке 750 г -
Комплект поставки VA-OS2050S
№ Наименование Количество 1 Осциллограф-мультиметр VA-OS2050S 1 2 USB-кабель 1 3 Пассивный щуп 1 4 Кабель с зажимом «крокодил» 1 5 Комплект щупов к мультиметру 2 6 Инструмент для регулировки щупов 1 7 Сумка для переноски 1 8 Руководство по эксплуатации (в электронном виде) 1 9 Паспорт 1 10 Гарантийный талон 1
