А-СИГНАЛ+ — монитор электрической сети

Код товара: 56065
  • 89847-23
    Монитор электрической сети А-СИГНАЛ+ Монитор электрической сети А-СИГНАЛ+ Монитор электрической сети А-СИГНАЛ+ Монитор электрической сети А-СИГНАЛ+

    • Гарантия

      1 год

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      89847-23 до 28.08.2028

    Сертификаты

    Описание монитора электрической сети А-СИГНАЛ+:

    Функционал модели А-сигнал + близок к модели А-Сигнал, но при этом имеет собственные легко монтируемые датчики тока на основе катушки Роговского, что:

    • Освобождает от лишней нагрузки трансформатор тока;
    • Не вносит искажений при использовании трансформатора тока для измерений;
    • Применяется на подстанциях, в которых не запланированы, не установлены или не требуются штатные трансформаторы тока.

    Модель А-Сигнал + в сравнении с моделью А-Сигнал имеет:

    • Другой абсолютный и дифференциальный порог срабатывания по току;
    • Другую точность измерений;
    • Добавлен протокол связи ГОСТ Р МЭК 60870-5-104.

    А-сигнал + фиксирует любые типы аварийных ситуаций на кабельных и воздушных сетях:

    • Междуфазные короткие замыкания;
    • Однофазные замыкания на землю;
    • 2 или 3-х фазные короткие замыкания через землю;
    • Указание направления на место повреждения;
    • Распознавание дуговых перемежающихся замыканий на землю;
    • Определение аварийной фазы

    А-сигнал + осуществляет мониторинг параметров сети:

    • Ток;
    • Мощность;
    • Напряжение;
    • Промышленная частота;
    • Направление потокораспределения;
    • Минимальные и максимальные значения перетоков

  • Технические характеристики монитора электрической сети А-СИГНАЛ+:

    Параметр Значение
    Типы регистрируемых аварий
    Типы фиксируемых аварий - Идентификация 2-х и 3-х фазных КЗ;
    - Определение направления на место 2-х и 3-х фазных КЗ;
    - Идентификация 2-х и 3-х фазного КЗ через землю;
    - Определение направления на место 2-х и 3-х фазных КЗ через землю;
    - Идентификация однофазных ЗЗ (замыканий на землю);
    - Определение направлений ОЗЗ
    Фиксация аварий при включении линии Да
    Селективность Определение направления повреждения ОЗЗ, КЗ
    Минимальный ток нулевой последовательности для регистрации ОЗЗ 0,5 А
    Общее описание прибора
    Класс напряжения воздушных и кабельных линий распределительных электросетей 6-35 кВ

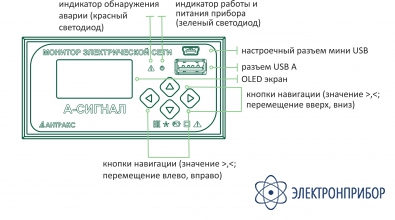

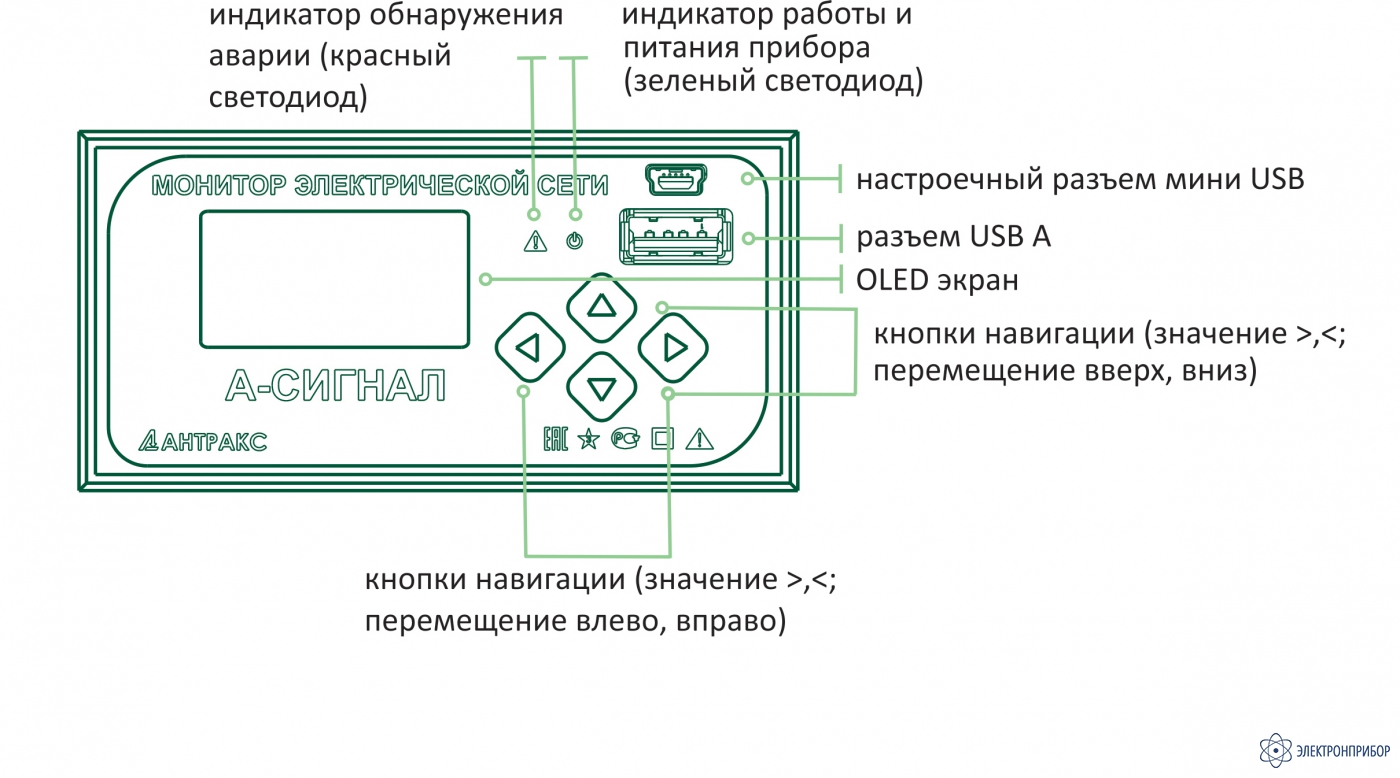

    Визуальная индикация аварии ЖК индикатор
    Количество сохраняемых во внутренней памяти последних аварий 240
    Источник питания, используемый в индикаторе - Литиевый аккумулятор (срок службы в режиме ожидания 10 лет)
    - Питание от источника оперативного тока с любым из напряжений =220В, =110В, или от сети ~220В
    Сброс индикации аварии - Внешней командой;
    - По таймеру;
    - Кнопкой на приборе

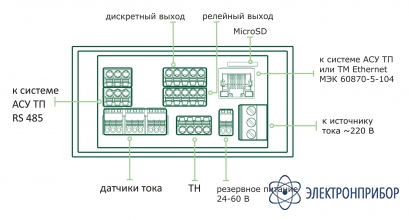

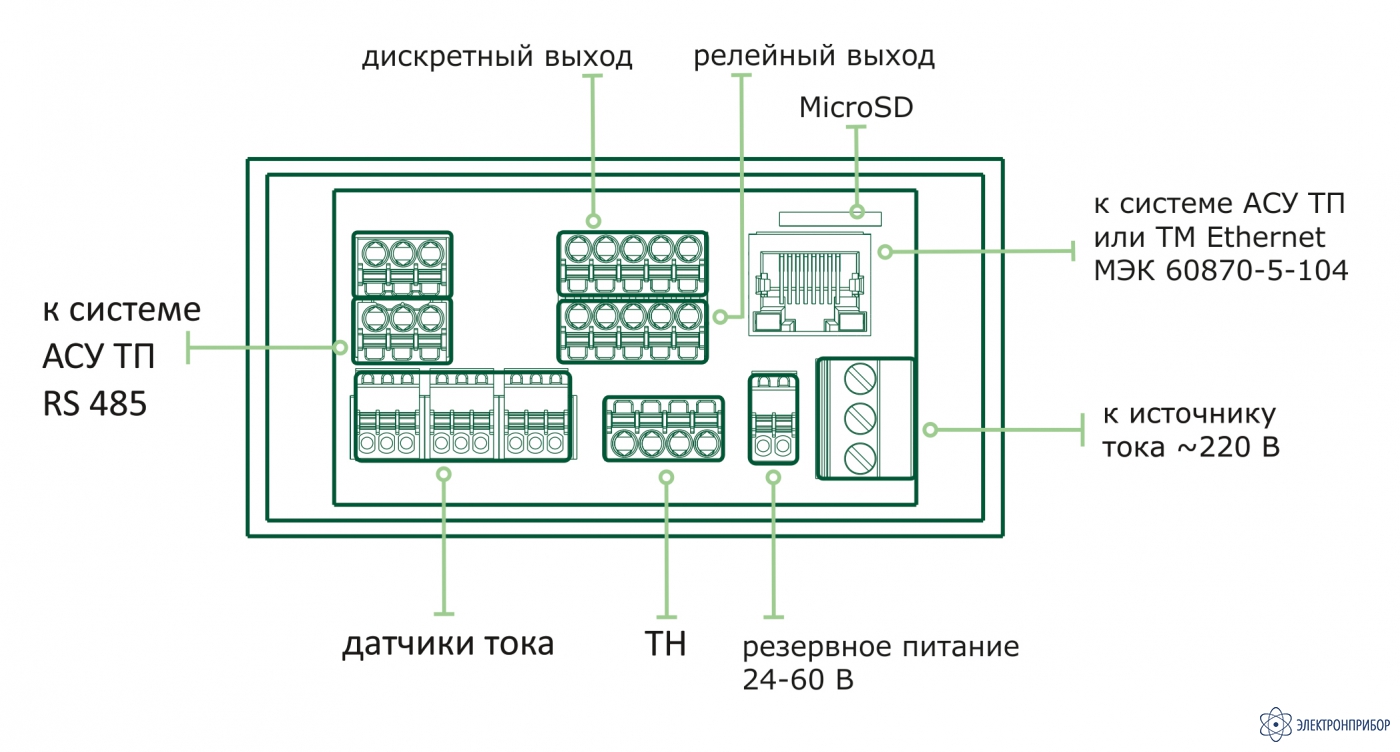

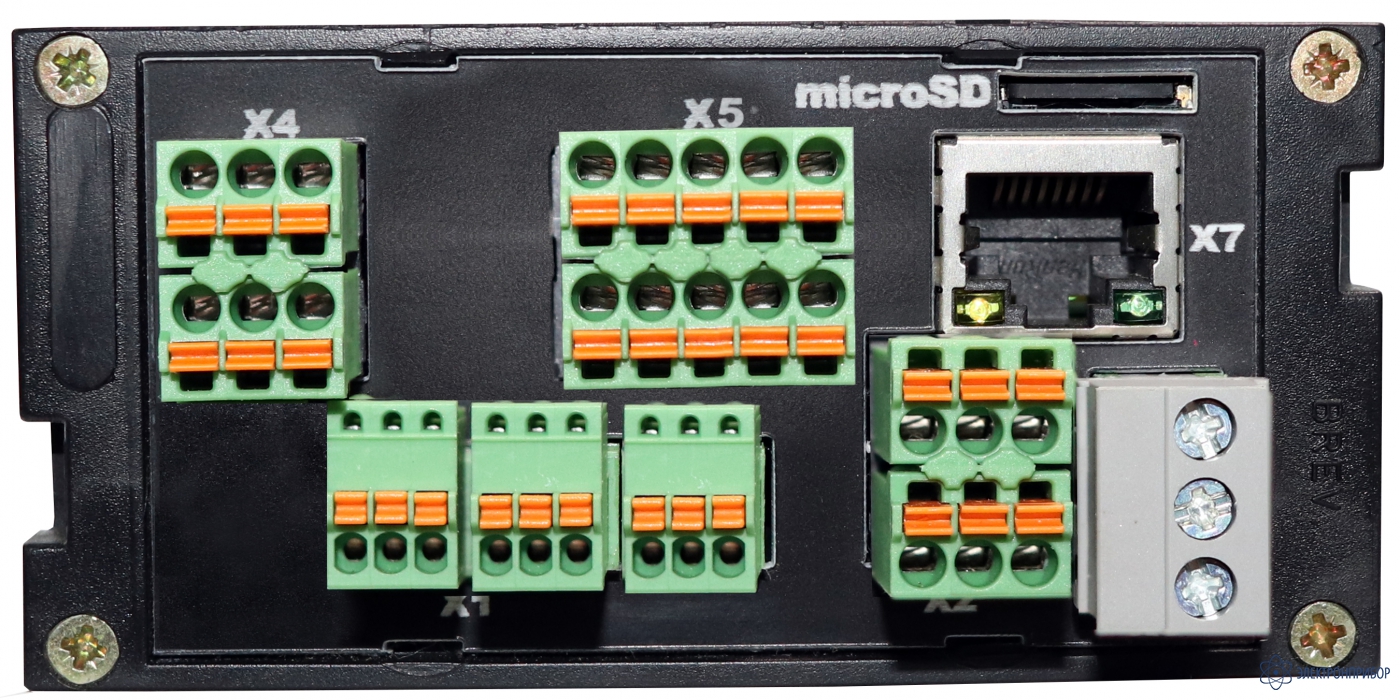

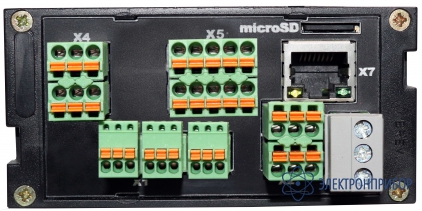

    Связь RS-485 протокол связи MODBUS
    ГОСТ Р МЭК 60870-5-104
    Ethernet
    Контроль срабатывания - Визуальный;
    - Релейный выход;
    - RS-485
    Наработка на отказ Не менее 130 000 ч.
    Дополнительные возможности - Изменение уставок с помощью клиентского ПО;
    - Обновление ПО;
    - Журнал регистрируемых аварий
    Регистрирует - Напряжение;
    - Ток;
    - Мощность;
    - Промышленную частоту;
    - Коэффициент мощности по трём фазам;
    - Направление потокораспределения;
    - Минимальные и максимальные значения перетоков
    Точность измерения Напряжение:
    при использовании емкостных делителей – 3%
    при использовании ТН – 1%
    Ток 3%;
    Активная, реактивная и полная мощность 3%;
    Промышленная частота 1%
    Параметры
    Абсолютный порог срабатывания по току (КЗ) 10÷2000 А
    Дифференциальный порог срабатывания по току (КЗ) 10÷2000 А
    Угол максимальной чувствительности РНМ 30 град.
    Время наблюдения аварийного процесса при КЗ 0,1 ÷ 10 с
    Диапазон порога срабатывания по напряжению 1÷35 кВ
    Диапазон порога срабатывания по току при однофазных замыкания на землю от 0,5 А
    Время наблюдения аварийного процесса при ОЗЗ 0.1 ÷ 10 с
    Подготовка к повторному срабатыванию Не более 10 с
    Исполнение
    Место установки В ячейку КРУ, на панель щита управления
    Температурный диапазон Стандартный от – 40°С до + 70°С
    Степень защиты индикатора IP 20 по ГОСТ 14254, за исключением выводов внешнего присоединения
    Датчики Используются:
    - датчики тока (ДТ) на основе катушки Роговского ДТ ПР-1

  • Комплект поставки А-СИГНАЛ+

    № Наименование Количество
    1 Монитор электрической сети А-СИГНАЛ+ 1
