А-СИГНАЛ — монитор электрической сети

Код товара: 56066
  • 89847-23

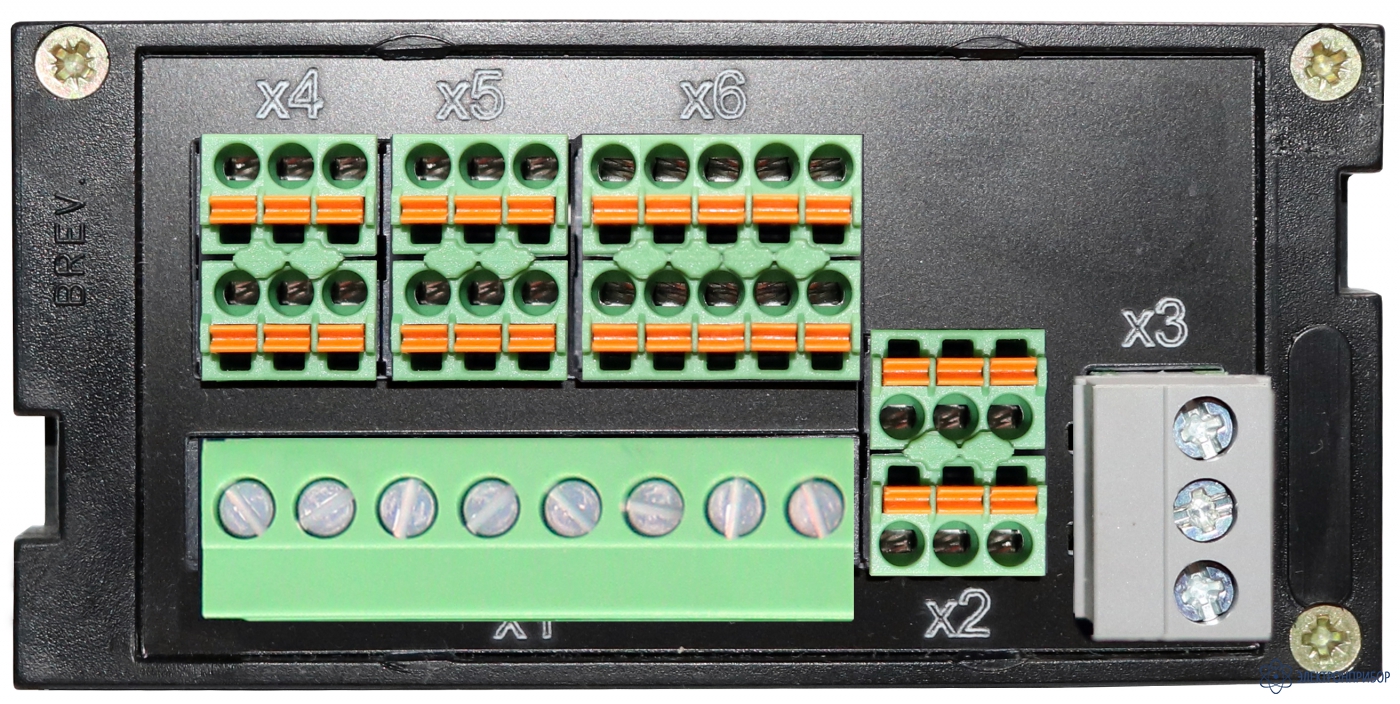

    Монитор электрической сети А-СИГНАЛ Монитор электрической сети А-СИГНАЛ Монитор электрической сети А-СИГНАЛ Монитор электрической сети А-СИГНАЛ

    • Гарантия

      1 год

    • Межповерочный интервал

      4 года

    • Госреестр СИ РФ

      89847-23 до 28.08.2028

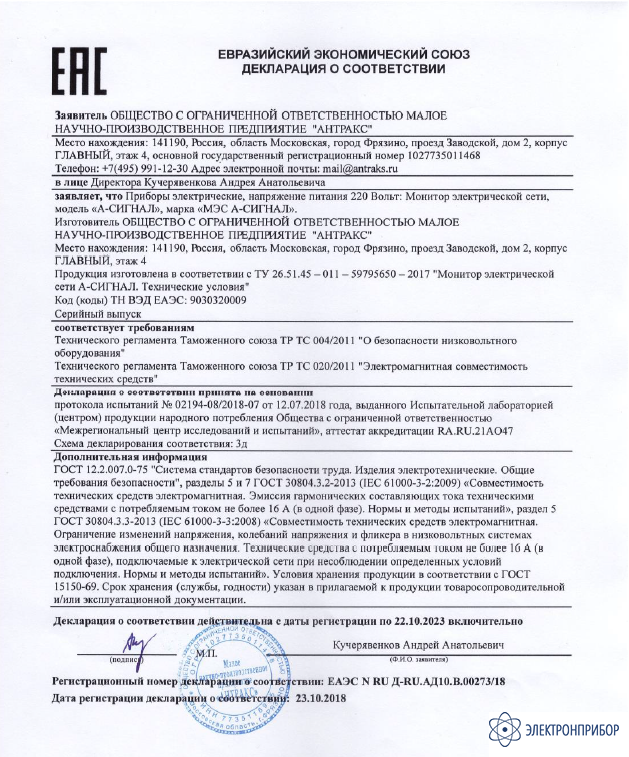

    Сертификаты

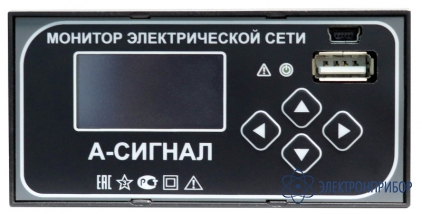

    Описание монитора электрической сети А-СИГНАЛ:

    А-Сигнал – универсальное устройство регистрации и анализа аварийных процессов в сетях любой топологии с любым типом нейтрали.

    Функции:

    • Автоматизация энергосистемы;
    • Энергонезависимая память;
    • Интеллектуальный мониторинг сети;
    • Гарантированное улучшение индексов надежности SAIDI и SAIFI;
    • Наблюдаемость поврежденного участка в любых сетях;
    • Регистрация замыканий на землю с током от 0,1А.

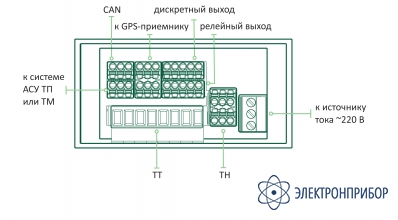

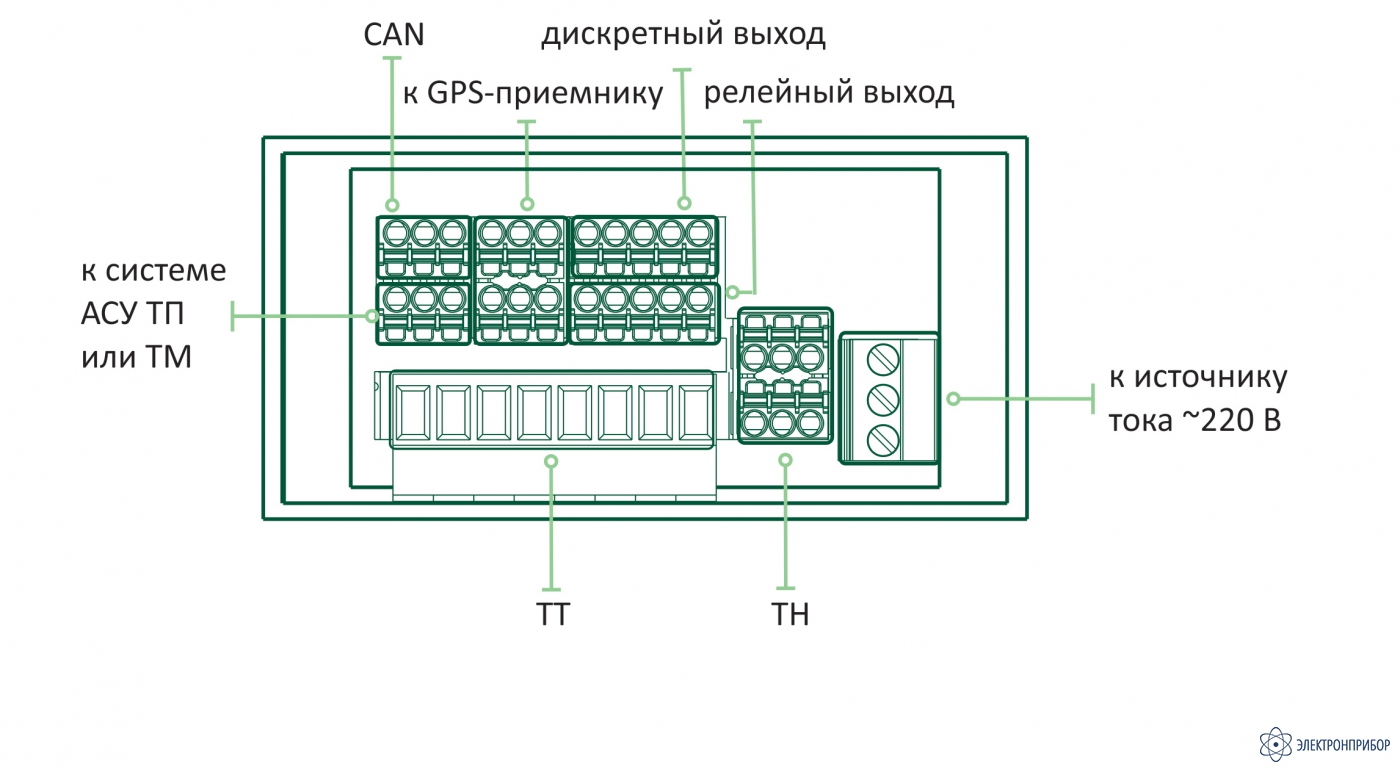

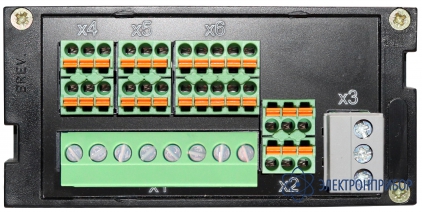

     Прибор подключается к датчикам различных типов:

    • К штатным трансформаторам тока (ТТ) и напряжения (ТН),
    • К собственным трансформаторам тока,
    • К емкостным делителям напряжения.

    Прибор может работать без перенастройки в радиальных сетях, а также в разомкнутых, замкнутых кольцевых сетях, кольцевых сетях с питанием с двух сторон, с автоматическим или ручным восстановлением энергоснабжения.

    Прибор работает без перенастройки в сетях с изолированной и компенсированной нейтралью, имеет возможность работы в сети с заземленной нейтралью.

    А-Сигнал фиксирует любые типы аварийных ситуаций на кабельных и воздушных сетях:

    • Междуфазные короткие замыкания;
    • Однофазные замыкания на землю;
    • 2 или 3-х фазные короткие замыкания через землю;
    • Указание направления на место повреждения;
    • Распознавание дуговых перемежающихся замыканий на землю;
    • Определение аварийной фазы.

    Прибор осуществляет мониторинг параметров сети:

    • Ток;
    • Мощность;
    • Напряжение;
    • Промышленная частота;
    • Направление потокораспределения;
    • Минимальные и максимальные значения перетоков.

    Прибор сохраняет во внутренней энергонезависимой памяти в журнале событий (240 последних аварий):

    • Временные метки,
    • Обозначения типа аварии,
    • Величины аварийных токов и напряжений,
    • Осциллограммы аварийного процесса.

     Прибор прост в установке и эксплуатации, он устанавливается:

    • На щите релейного отсека ячеек КРУ, КРУН и КСО;
    • На панелях и шкафах РЗА;
    • На щитах управления подстанции.

    В современные ячейки Siemens, Schneider Electric, ABB и др. А-Сигнал устанавливается без доработки ячеек.

  • Технические характеристики монитора электрической сети А-СИГНАЛ:

    Параметр Значение
    Типы регистрируемых аварий
    Типы фиксируемых аварий - Идентификация 2-х и 3-х фазных КЗ;
    - Определение направления на место 2-х и 3-х фазных КЗ;
    - Идентификация 2-х и 3-х фазного КЗ через землю;
    - Определение направления на место 2-х и 3-х фазных КЗ через землю;
    - Идентификация однофазных ЗЗ (замыканий на землю);
    - Определение направлений ОЗЗ
    Фиксация аварий при включении линии Да
    Селективность Определение направления повреждения ОЗЗ, КЗ
    Минимальный ток нулевой последовательности для регистрации ОЗЗ 0,5 А
    Общее описание прибора
    Класс напряжения воздушных и кабельных линий распределительных электросетей 6-35 кВ

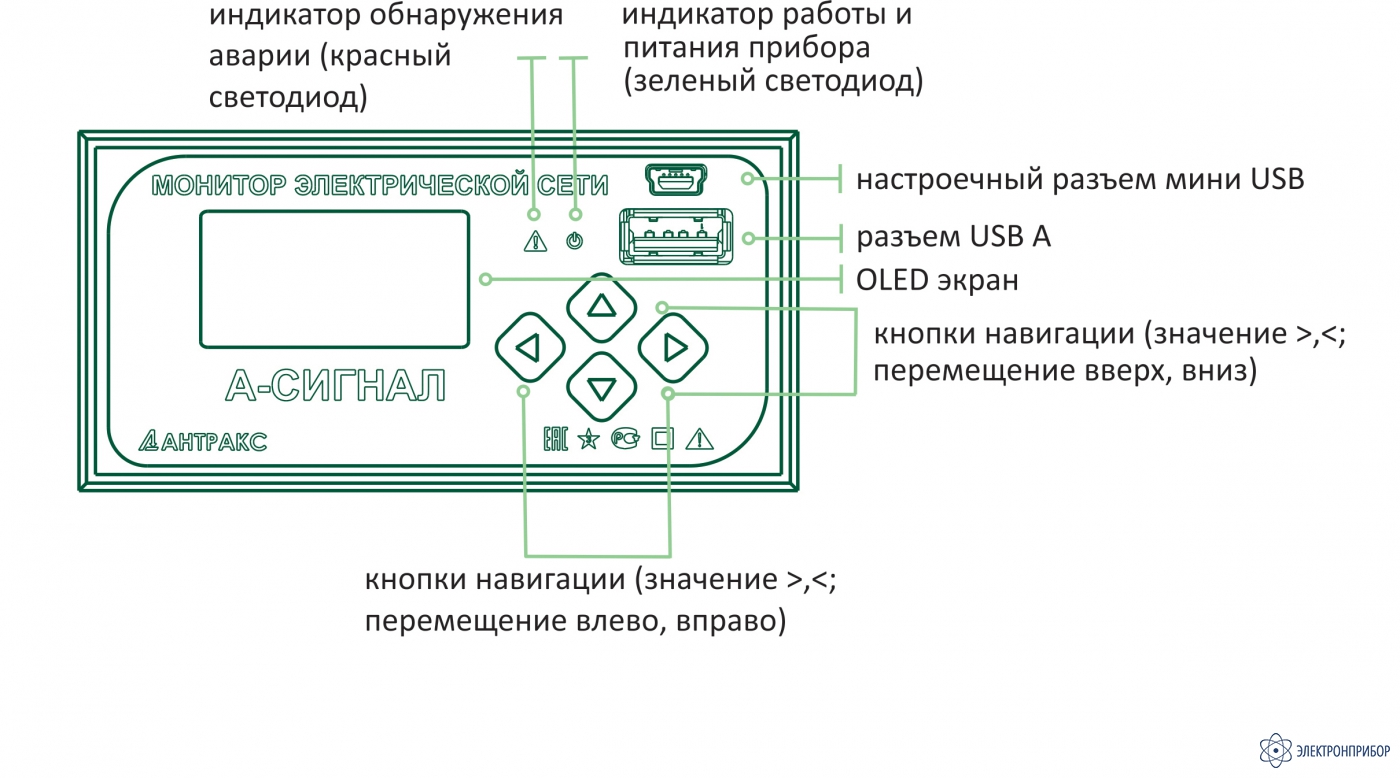

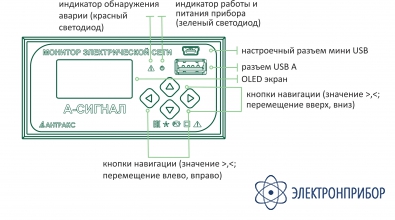

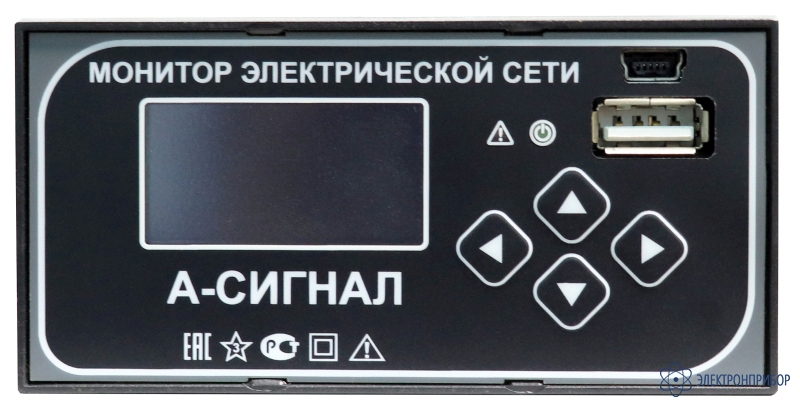

    Визуальная индикация аварии ЖК индикатор
    Количество сохраняемых во внутренней памяти последних аварий 240
    Источник питания, используемый в индикаторе - Литиевый аккумулятор (срок службы в режиме ожидания 10 лет)
    - Питание от источника оперативного тока с любым из напряжений =220В, =110В, или от сети ~220В
    Сброс индикации аварии - Внешней командой;
    - По таймеру;
    - Кнопкой на приборе
    Связь RS-485 протокол связи MODBUS
    ГОСТ Р МЭК 60870-5-104
    Ethernet
    Контроль срабатывания - Визуальный;
    - Релейный выход;
    - RS-485
    Наработка на отказ Не менее 130 000 ч.
    Дополнительные возможности - Изменение уставок с помощью клиентского ПО;
    - Обновление ПО;
    - Журнал регистрируемых аварий
    Регистрирует - Напряжение;
    - Ток;
    - Мощность;
    - Промышленную частоту;
    - Коэффициент мощности по трём фазам;
    - Направление потокораспределения;
    - Минимальные и максимальные значения перетоков
    Точность измерения Напряжение:
    при использовании емкостных делителей – 3%
    при использовании ТН – 1%
    Ток 3%;
    Активная, реактивная и полная мощность 3%;
    Промышленная частота 1%
    Параметры
    Абсолютный порог срабатывания по току (КЗ) 10÷2000 А
    Дифференциальный порог срабатывания по току (КЗ) 10÷2000 А
    Угол максимальной чувствительности РНМ 30 град.
    Время наблюдения аварийного процесса при КЗ 0,1 ÷ 10 с
    Диапазон порога срабатывания по напряжению 1÷35 кВ
    Диапазон порога срабатывания по току при однофазных замыкания на землю от 0,5 А
    Время наблюдения аварийного процесса при ОЗЗ 0.1 ÷ 10 с
    Подготовка к повторному срабатыванию Не более 10 с
    Исполнение
    Место установки В ячейку КРУ, на панель щита управления
    Температурный диапазон Стандартный от – 40°С до + 70°С
    Степень защиты индикатора IP 20 по ГОСТ 14254, за исключением выводов внешнего присоединения
    Воздействие климатических факторов внешней среды Группа исполнения С4 по ГОСТ 52931-2008 и исполнение УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от -40 до +70°C
    Воздействие механических факторов Исполнение М7 по ГОСТ 17516.1 группа исполнения N2 по ГОСТ 52931-2008

  • Комплект поставки А-СИГНАЛ

    № Наименование Количество
    1 Монитор электрической сети А-СИГНАЛ 1
