А-Сигнал К1 — монитор электрической сети

Код товара: 71933

    • Гарантия

      1 год

    Описание монитора электрической сети А-Сигнал К1:

    Монитор электрической сети А-Сигнал К1 относится к индикаторам короткого замыкания (КЗ), предназначен для обнаружения и индикации токов короткого замыкания на распределительных электросетях напряжением 6-35 кВ. Прибор может работать на линиях с любым типом заземления нейтрали.

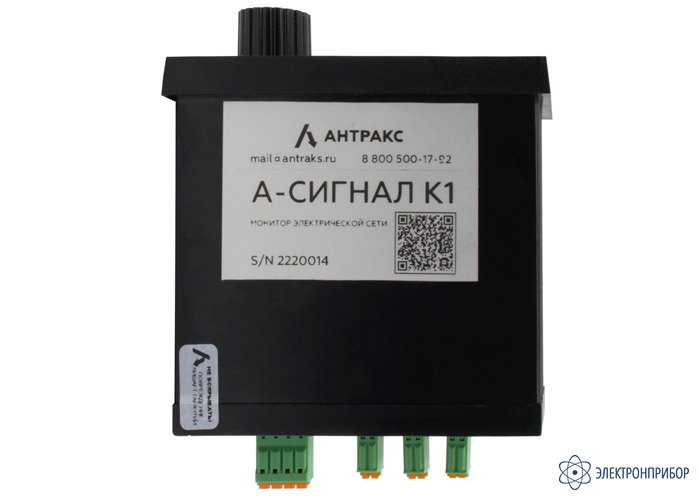

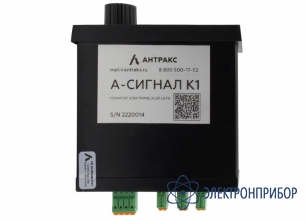

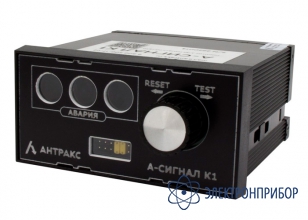

    А-Сигнал К1 состоит из регистрирующего прибора, и внешних измерительных датчиков. Регистрирующий прибор размещается в ячейку КРУ на панель щита управления. В качестве датчиков используются трансформаторы тока, предназначенные для установки на Бушинги типа С в соответствии со стандартами на применяемые для РУ бушинги EN 50180 и EN 50181.

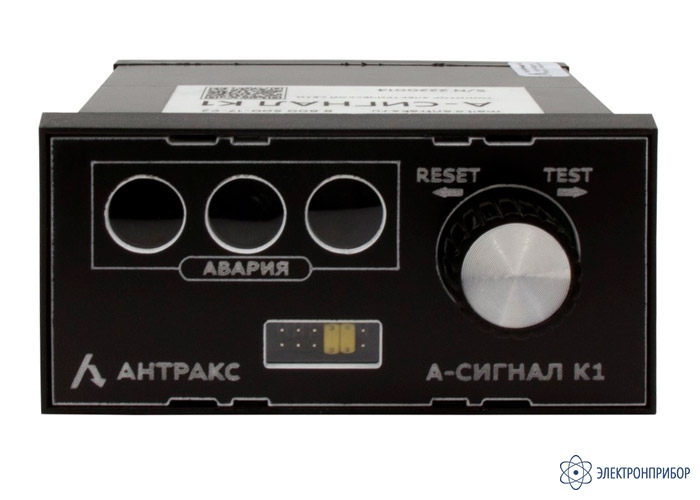

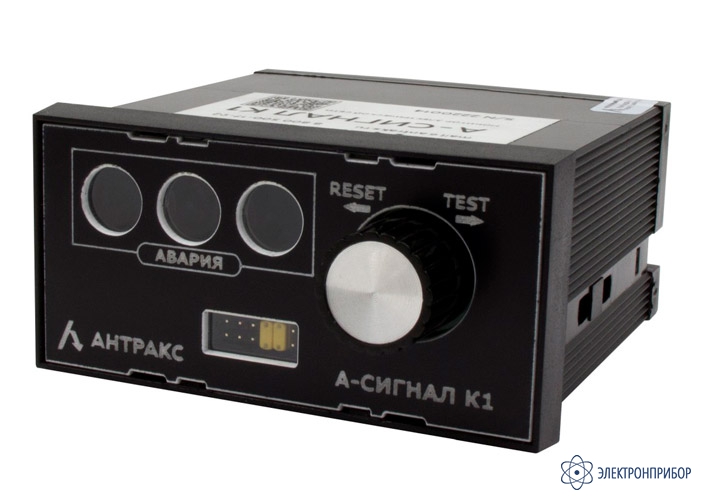

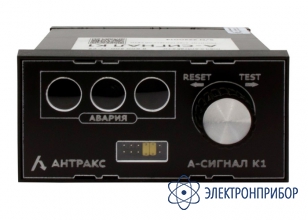

    Фиксация аварии в приборе происходит при протекании тока короткого замыкания. В случае фиксации аварии, на приборе механический блинкер (соответствующий фазе) переворачивается яркой стороной. Одновременно происходит передача информации в систему телемеханики (диспетчеризации) с помощью релейного выхода.

    Сработавший блинкер остается в своем состоянии до сброса вручную (поворотом ручки против часовой стрелки).

  • Технические характеристики монитора электрической сети А-Сигнал К1:

    Параметр Значение
    Типы регистрируемых аварий
    Типы фиксируемых аварий Короткие замыкания
    Общее описание прибора
    Класс напряжения воздушных и кабельных линий распределительных электросетей 6-35 кВ
    Визуальная индикация аварии Механический блинкер
    Источник питания Питание от датчиков тока
    Сброс индикации аварии Вручную (поворот ручки против часовой стрелки)
    Проверка Ручная (поворот ручки по часовой стрелке)
    Настройка параметров Ручная с помощью перемычек
    Параметры
    Ток срабатывания устройства 400 А, 600 А, 800 А, 1000 А, выбирается с помощью перемычки (при продолжительности протекания до 100 мс)
    Тип работы реле Срабатывание с удержанием состояния;
    Импульсный режим срабатывания (продолжительность импульса ≤ 100 мс, активация до 20 мс
    Исполнение
    Место установки В ячейку КРУ, на панель щита управления

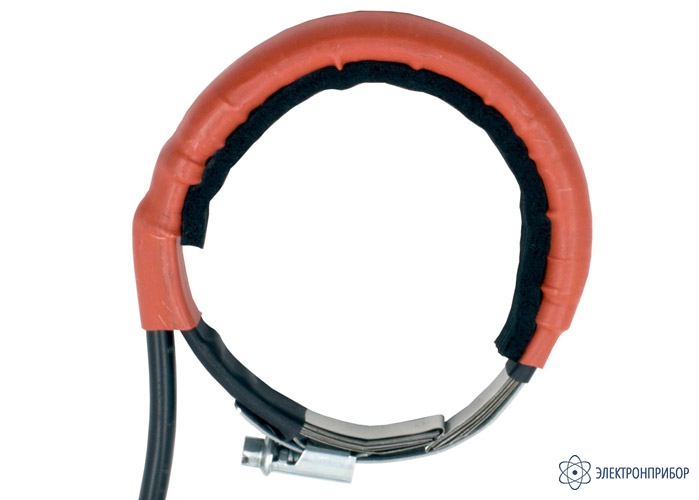

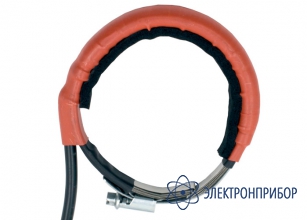

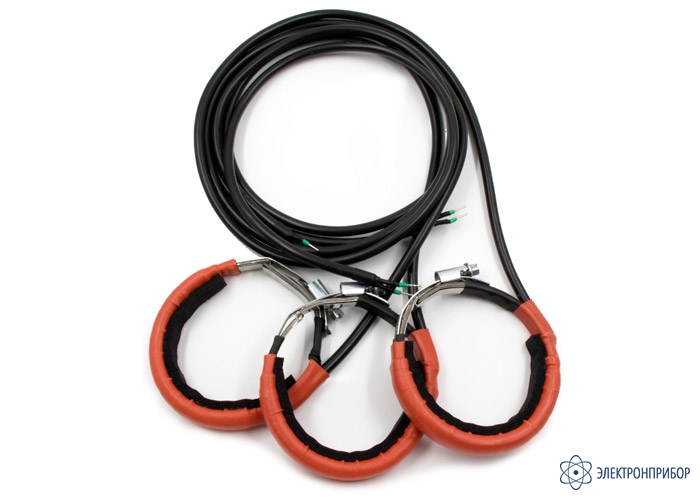

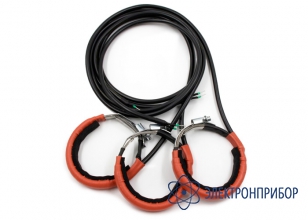

    Датчик тока Трансформатор тока на изолированный кабель, 3 датчика тока на каждую фазу высоковольтного кабеля. (Трансформатор тока на бушинг типа С)
    Диапазон рабочих температур от – 30°С до + 70°С
    Степень защиты индикатора IP20
    Воздействие климатических факторов внешней среды Группа исполнения С4 по ГОСТ 52931-2008 и исполнение УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от -30 до +70°C
    Воздействие механических факторов Исполнение М7 по ГОСТ 17516.1 группа исполнения N2 по ГОСТ 52931-2008

  • Комплект поставки А-Сигнал К1

    № Наименование Количество
    1 Монитор электрической сети А-Сигнал К1 1
