Определение мест повреждений воздушных линий

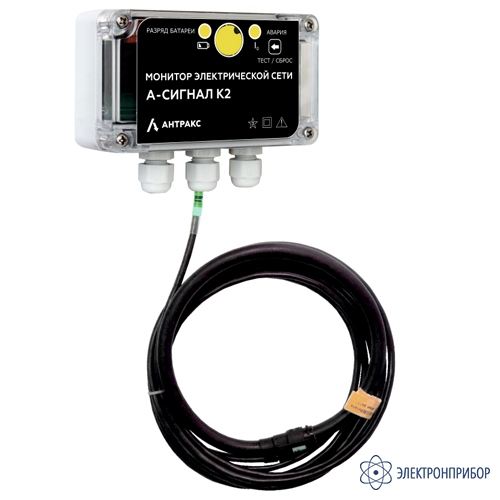

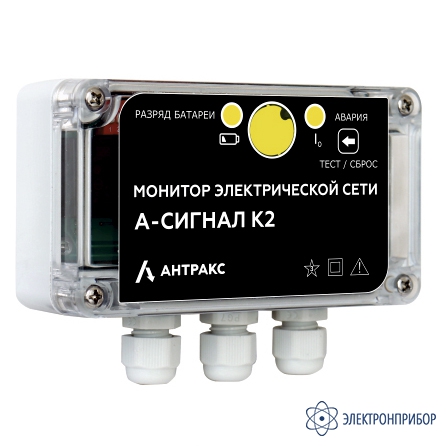

А-Сигнал К2 — монитор электрической сети

Код товара: 70235
  • Монитор электрической сети А-Сигнал К2 Монитор электрической сети А-Сигнал К2 Монитор электрической сети А-Сигнал К2

    Назначение монитора электрической сети А-Сигнал К2:

    Монитор электрической сети А-Сигнал К2 предназначен для определения поврежденного участка на воздушных и кабельных линиях распределения электросетей напряжением 6-35 кВ, а также для фиксации и индикации протекания токов замыкания на землю. Индикатор может работать на линиях с изолированной нейтралью.

    Прибор монтируется в ячейку КРУ на панель щита управления, передача данных об аварии осуществляется через релейный выход.

    Фиксирование аварии происходит по току нулевой последовательности. Датчик тока надевается на броню силового кабеля.

    В случае фиксации аварии, на приборе начинает мигать светодиод высокой интенсивности свечения и механический блинкер поворачивается яркой (желтой) стороной наружу. Одновременно происходит передача информации в систему сбора информации с помощью настраиваемого релейного выхода.

    А-Сигнал К2 – простая модификация монитора электрической сети линейки А-Сигнал без определения направления на аварию.

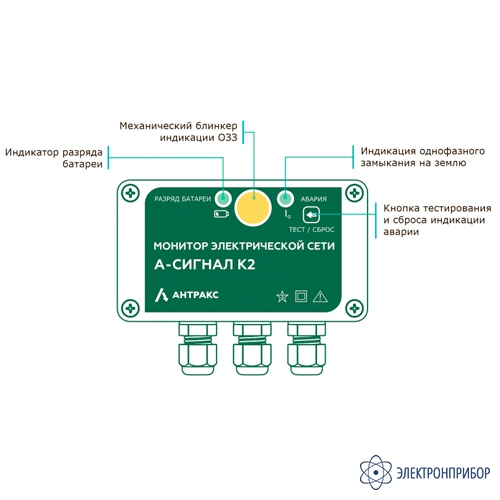

    Описание монитора электрической сети А-Сигнал К2:

    Монитор электрической сети А-Сигнал К2 оптимален для определения ОЗЗ с токами более 10 А.

    Индикация аварийных событий при помощи:

    • механического блинкера;
    • светодиода высокой интенсивности свечения;
    • релейного выхода.

    Надёжное питание в любой ситуации:

    • питание от источника оперативного тока с любым из напряжений =220 В, =110 В, ~220 В;
    • резервный источник питания (литиевая батарея) для индикации аварии при пропадании основного питания.

    Уверенно работает в неотапливаемых подстанциях при температурах от -40⁰С до +70⁰С при повышенной запылённости и влажности.

    Дополнительные возможности А-Сигнал К2:

    • резервный источник питания (литиевая батарея) для питания светодиодов в момент индикации аварии при пропадании основного питания;
    • изменение уставок с помощью ДИП переключателя;
    • индикация разряда резервного источника питания.

    Датчик индикатора А-Сигнал К2 крепится непосредственно на броню кабеля трёх фаз, а сам индикатор устанавливается на щите релейного отсека ячейки КРУ.

  • Технические характеристики монитора электрической сети А-Сигнал К2:

    Параметр Значение
    Типы регистрируемых событий Однофазные замыкания на землю
    Минимальный ток нулевой последовательности для регистрации ОЗЗ 10 А
    Общее описание приборов
    Класс напряжения воздушных и кабельных линий распределительных электросетей 6-10 кВ
    Визуальная индикации аварии Светодиод высокой интенсивности свечения;
    Механический блинкер
    Источник питания Питание от источника оперативного тока с любым из напряжений =220 В, =110 В, или от сети ~220 В;
    Резервный источник питания (литиевая батарея) для индикации аварии при пропадании основного питания (время моргания светодиодов >1200 часов)
    Сброс индикации аварии Внешней командой замыканием сухих контактов;
    По таймеру;
    Кнопкой на приборе
    Контроль срабатывания Визуальный;
    Релейный выход
    Наработка на отказ Не менее 110 000 ч.
    Дополнительные возможности Изменение уставок с помощью ДИП переключателя
    Параметры
    Диапазон порога срабатывания по току ОЗЗ 10÷200 А
    Время наблюдения аварийного процесса при ОЗЗ 60 ÷ 150 мс
    Исполнение
    Место установки В ячейку КРУ, на панель щита управления
    Датчики Катушка Роговского
    Температурный диапазон Стандартный от – 40°С до + 50°С
    Степень защиты индикатора  IP65
    Воздействие климатических факторов внешней среды Группа исполнения С4 по ГОСТ 52931-2008 и исполнение УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от -40 до +70°C
    Воздействие механических факторов Исполнение М7 по ГОСТ 17516.1 группа исполнения N2 по ГОСТ 52931-2008

  • Комплект поставки А-Сигнал К2

    № Наименование Количество
    1 Монитор электрической сети А-Сигнал К2 1
