Определение мест повреждений воздушных линий

А-Сигнал ОМП 6-35 кВ — монитор электрической сети

Код товара: 56746
  • Монитор электрической сети А-Сигнал ОМП 6-35 кВ Монитор электрической сети А-Сигнал ОМП 6-35 кВ Монитор электрической сети А-Сигнал ОМП 6-35 кВ

    • Гарантия

      1 год

    Сертификаты

    Назначение монитора электрической сети А-Сигнал ОМП 6-35 кВ:

    А-Сигнал ОМП 6-35кВ – это универсальное устройство регистрации и анализа аварийных процессов в электрических сетях среднего класса напряжения. Прибор сочетает в себе функции селективного обнаружения повреждения линии в сетях любой топологии и типом нейтрали и измерения основных параметров электроэнергии.

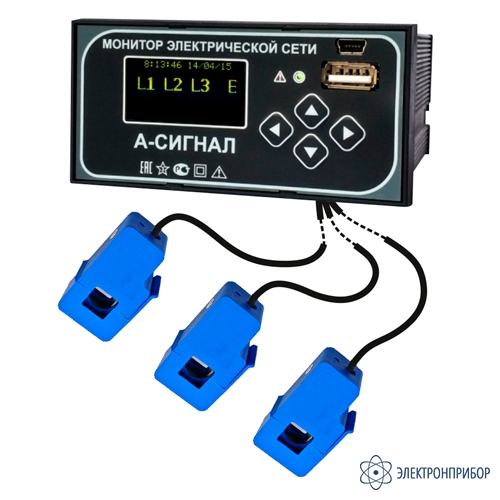

    А-Сигнал ОМП предназначен для обнаружения факта и определения направления межфазных коротких замыканий (МФЗ), однофазных замыканий на землю (ОЗЗ) на воздушных и кабельных линиях распределительных электросетей. Прибор устанавливается на объекты с классом напряжения 6-35 кВ, где установлены три штатных трансформатора тока. Прибор комплектуется датчиками в виде трансформаторов тока SCTxxx, которые надеваются на вторичную цепь штатных датчиков тока. Прибор монтируется в ячейку КРУ на панель щита управления.

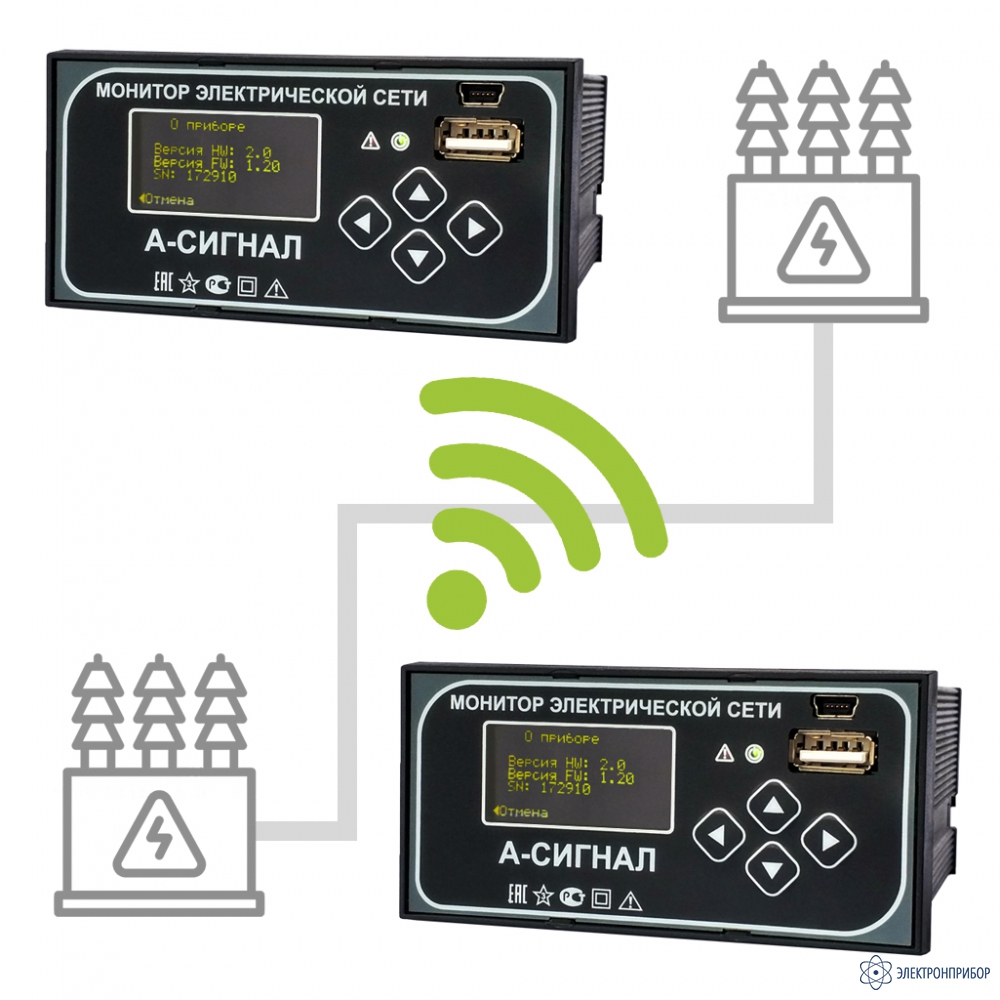

    А-Сигналы ОМП, объединенные в систему, позволяют определять место повреждения с точностью до ±300 м.

    Преимущества монитора электрической сети А-Сигнал ОМП 6-35 кВ:

    • Чёткое определение места повреждения на линии с точностью ±300 метров
    • Работает в единой системе мониторинга для контроля фидера и всех его отпаек
    • Регистрирует и анализирует аварийные процессы, селективно обнаруживая любые повреждения линии и измеряя основные параметры электроэнергии.

    Описание монитора электрической сети А-Сигнал ОМП 6-35 кВ:

    А-Сигнал ОМП может работать без перенастройки в радиальных сетях, в разомкнутых, замкнутых кольцевых сетях, кольцевых сетях с питанием с двух сторон, с автоматическим или ручным восстановлением энергоснабжения, а также в сетях с изолированной и компенсированной нейтралью. Возможна работа в сети с заземленной нейтралью. Питание осуществляется от источника переменного напряжения ~110 – 240 ±10% В (промышленная частота от 45 до 65 Гц).

    Для определения места повреждения используется локационный способ, заключающийся в фиксации времени прихода возмущения к точкам установки устройств на контролируемом участке электрической сети (фидере) и их дальнейшему сравнению.

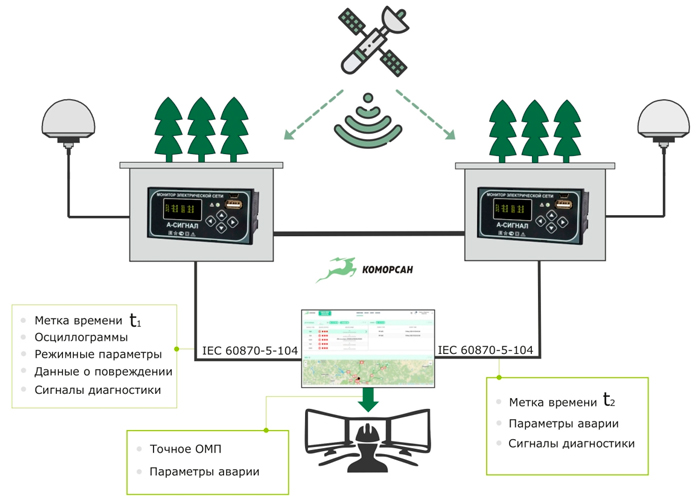

    Минимальная конфигурация А-Сигнал ОМП для обеспечения точности определения поврежденного участка:

    • 2 устройства А-Сигнал ОМП, установленные по концам контролируемого участка электрической сети (фидера);
    • 2 GPS-приемника для синхронизации времени в устройствах А-Сигнал ОМП (по одному GPS-приемнику на каждое устройство А-Сигнал ОМП);
    • программно-аппаратный комплекс КОМОРСАН;
    • канал связи от каждого устройства А-Сигнал ОМП к серверу КОМОРСАН с протоколом МЭК 60870-5-104.

    Устройства А-Сигнал-ОМП выполняют осциллографирование сигналов напряжения с привязкой к единому астрономическому времени, получаемому от GPS-приемника. В случае возникновения аварийной ситуации осциллограммы от устройств А-Сигнал-ОМП передаются по каналам связи на сервер ПАК КОМОРСАН, где выполняется их дальнейшая обработка.

    Помимо выдачи сообщения диспетчеру системы, ПАК КОМОРСАН отображает на карте трассы ВЛ точку и окрестность погрешности, где произошло повреждение.

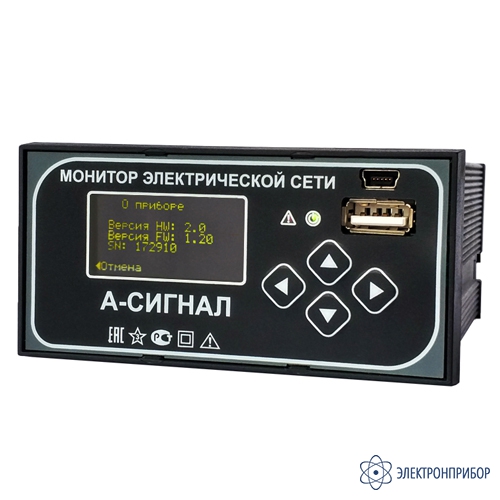

    Рис.1. Монитор электрической сети А-Сигнал ОМП 6-35 кВ

  • Технические характеристики монитора электрической сети А-Сигнал ОМП 6-35 кВ:

    Параметр Значение
    Класс напряжения электрической сети, кВ 6-35 кВ
    Частота сети От 45 Гц до 65 Гц
    Типы регистрируемых аварий
    Типы фиксируемых аварий Идентификация однофазных КЗ;
    Идентификация 2-х и 3-х фазного КЗ;
    Определение направления на место 2-х и 3-х фазных КЗ;
    Определение направления на место 2-х и 3-х фазных КЗ через землю;
    Идентификация однофазных ЗЗ (замыканий на землю);
    Определение направлений ОЗЗ
    Селективность Определение направления повреждения ОЗЗ, КЗ
    Определение места повреждения С точностью до ±300 м (в системе с минимальной конфигурацией:
    А-СИГНАЛ+ОМП – минимум 2 шт.;
    GPS-приемник минимум 2 шт.;
    Программно-аппаратный комплекс КОМОРСАН, реализующий алгоритм ОМП)
    Общее описание прибора
    Визуальная индикация аварии ЖК индикатор;
    Светодиодная индикация
    Минимальный ток нулевой последовательности для регистрации ОЗЗ 0,5 А
    Фиксация аварий при включении линии Да
    Количество сохраняемых во внутренней памяти последних аварий 240
    Источник питания, используемый в индикаторе Питание от источника оперативного тока с любым из напряжений:
    =220 В, =110 В
    или от сети ~220 В;
    Резервное питание 12 В постоянного тока
    Сброс индикации аварии Внешней командой;
    По таймеру;
    Кнопкой на приборе
    Связь RS-485 протокол связи MODBUS;
    Ethernet протокол МЭК-608 70-5-104
    Контроль срабатывания Визуальный;
    Релейный выход;
    RS-485;
    Ethernet
    Изменение настроек (уставок) Через USB с помощью клиентского ПО;
    Через меню прибора;
    Дистанционно по GSM с помощью программного обеспечения КОМОРСАН-Web-клиент (при подключении прибора к БСПИ-3Л-КЛ)
    Интеграция со SCADA системами При подключении монитора А-СИГНАЛ+ОМП к БСПИ-КЛ;
    Напрямую в SCADA-систему по протоколу ГОСТ Р МЭК 60870-5-104
    Дополнительные возможности Изменение уставок с помощью клиентского ПО;
    Обновление ПО;
    Журнал регистрируемых аварий
    Регистрирует Напряжение;
    Ток;
    Мощность;
    Промышленная частота;
    Коэффициент мощности по трём фазам;
    Направление потокораспределения;
    Минимальные и максимальные значения перетоков
    Точность измерения Напряжение: при использовании емкостных делителей – 3%, при использовании ТН – 1%;
    Ток 3%;
    Активная, реактивная и полная мощность 5%;
    Промышленная частота 1%
    Точность синхронизации времени по GPS Не хуже 1 мкс
    Частота дискретизации при записи осциллограмм 1 МГц
    Абсолютный порог срабатывания по току (КЗ) 10÷2000 А
    Дифференциальный порог срабатывания по току (КЗ) 10÷2000 А
    Угол максимальной чувствительности РНМ 30 град.
    Время наблюдения аварийного процесса при КЗ 0,1 ÷ 10 с
    Диапазон порога срабатывания по напряжению 1÷35 кВ
    Диапазон порога срабатывания по току при однофазных замыкания на землю От 0,5 А
    Время наблюдения аварийного процесса при ОЗЗ 0,1 ÷ 10 с
    Подготовка к повторному срабатыванию Не более 10 с
    Исполнение
    Место установки прибора В ячейку КРУ на панель щита управления
    Место установки датчиков тока Вторичная цепь штатных ТТ
    Подключение Датчики тока (трансформатор тока SCTxxx);
    Стандартный ТН;
    Ёмкостные делители
    Температурный диапазон От -40°С до +70°С
    Наработка на отказ, не менее, ч 130 000
    Степень защиты Прибора IP 20 по ГОСТ 14254, за исключением выводов внешнего присоединения
    Воздействие климатических факторов внешней среды Группа исполнения С4 по ГОСТ 52931-2008 и исполнение УХЛ категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от -40 до +70°C
    Воздействие механических факторов Исполнение М7 по ГОСТ 17516.1 группа исполнения N2 по ГОСТ 52931-2008
    Габаритные размеры, мм (ВхШхД) 44 х 96 х 116,9

  • Комплект поставки А-Сигнал ОМП 6-35 кВ

    № Наименование Количество
    1 Монитор электрической сети А-Сигнал ОМП 6-35 кВ 1
