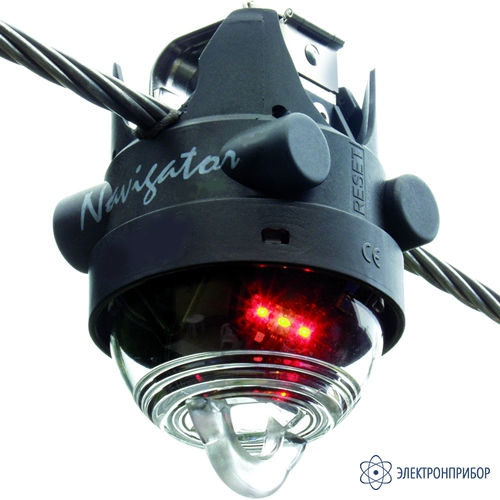

Horstmann Navigator-LM (A) — индикатор короткого замыкания для высоковольтных воздушных линий электропередач

Код товара: 51984

  • Артикул соответствует одному индикатору, устанавливаемому на провод определенной фазы. При заказе количество индикаторов следует указывать как трехкратное количество предполагаемых мест установки.

    Описание индикатора короткого замыкания для высоковольтных воздушных линий электропередач Horstmann Navigator-LM (A):

    Индикатор короткого замыкания Horstmann Navigator-LM (A) представляет собой электронное устройство, которое предназначено для использования на высоковольтных воздушных линиях электропередачи напряжением до 46 кВ.

    Особенностью индикатора версии А является то, что неисправности отображаются с помощью шести светодиодов высокой яркости. Индикация сбрасывается автоматически при восстановлении тока или по истечении предварительно установленного времени, а также вручную, в зависимости от того, что происходит сначала.

    Индикатор имеет управление уровнем тока срабатывания, проводящее самонастройку в зависимости от нагрузки. Данная функция позволяет индикатору постоянно контролировать ток нагрузки на воздушных линиях и устанавливать соответствующее значение срабатывания при обнаружении неисправностей в зависимости от тока нагрузки. Обнаруженный индикатором максимальный ток нагрузки сохраняется в памяти в течение, по крайней мере, 72 часов. Таким образом, индикатор оптимально адаптируется к контролируемой сети даже в периоды низкой нагрузки.

    Индикатор имеет встроенную функцию контроля батареи. Когда емкость батареи падает с общего времени индикации в 500 часов до оставшегося времени в 50 часов, на дисплее на шесть месяцев начинает мигать желтый светодиод.

    Индикатор Horstmann Navigator-LM (A) разделяет два последовательных обнаруженных коротких замыкания. При обнаружении первого короткого замыкания светодиодный индикатор начинает мигать с равными скоростями. Обнаружение второго короткого замыкания (например, после ARC) переключает светодиод в режим двойного мигания. Возможности восстановления зависят от версии устройства:

    Особенности индикатора короткого замыкания для высоковольтных воздушных линий электропередач Horstmann Navigator-LM (A):

    • Обнаружение как устойчивых, так и неустойчивых замыканий;
    • 360 градусов видимости сигнализирующего светодиода;
    • Режим двойного мигания при повторном срабатывании;
    • Различные виды сброса индикации: ручной, по истечению установленного времени, по восстановлению тока, по восстановлению напряжения;
    • Возможен монтаж на линии под напряжением.

    Запрашиваемые данные при заказе индикатора короткого замыкания для высоковольтных воздушных линий электропередач Horstmann Navigator-LM (A):

    Для корректного подбора модели устройства при заказе необходимо предоставить следующие данные:

    Сброс индикации по истечению времени Тип индикатора Navigator-LM Исполнение индикатора Диаметры проводов
    - Сброс через 2 часа
    - Сброс через 4 часа (Стандарт)
    - Сброс через 8 часов
    - Сброс через 12 часов
    - Сброс через 16 часов
    - Сброс через 24 часа
    - Сброс через 48 часов
    - Без сброса по времени


    Navigator-LM версии A

    - Для сетей среднего напряжения (1-46 кВ)
    - Для сетей высокого напряжения (приставка HV) (46-161 кВ)

    Диапазон меньшего и большего внешних диаметров проводов, на которых будут установлены индикаторы

  • Технические характеристики индикатора короткого замыкания для высоковольтных воздушных линий электропередач Horstmann Navigator-LM (A):

    Параметр Значение
    Horstmann
    Navigator-LM (A)    		 Horstmann
    Navigator-LM (B)    		 Horstmann
    Navigator-LM (C)    		 Horstmann
    Navigator-LM (E)
    Ток срабатывания. Авто настройка с учетом тока нагрузки >100 А / 100 мс
    Напряжение работы до 46 кВ
    Допустимый максимальный ток 25 кА/ 200 мс
    Зона электромагнитного невлияния на ИКЗ со стороны соседних ВЛ 250 мм
    Диаметр проводника линии 4-29 мм
    Температурный диапазон -40C..+85C (IEEE 495)
    Точность измерения тока 10% при 20°C
    Самонастройка при токе нагрузки ≥20 А
    Задержка самонастройки ≥50 сек протекания нагрузочного тока
    Внутренняя память тока нагрузки для авто настройки 72 часа
    Индикаторы 4 красных , 2 желтых светодиода
    Сброс по току нагрузки >3А + +
    автоматический через 4 часа после срабатывания (опционально 2 или 8 часов) + + + +
    после восстановления напряжения >5кВ +
    ручной + + + +
    Частота мерцания 30 раз в минуту
    Максимальное время работы в режиме индикации более 500 часов
    Питание Литиевые батареи, заменяемые, время работы более 20 лет
    Материал индикатора Поликарбонат/Полиамид
    Фиксатор Нержавеющая сталь
    Видимость индикации >50 м - день, >150 м — ночь, 360°
    Вес 470 гр
    Класс защиты IP68

  • Комплект поставки Horstmann Navigator-LM (A)

    № Наименование Количество
    1 Индикатор короткого замыкания для высоковольтных воздушных линий электропередач Horstmann Navigator-LM (A) 1
