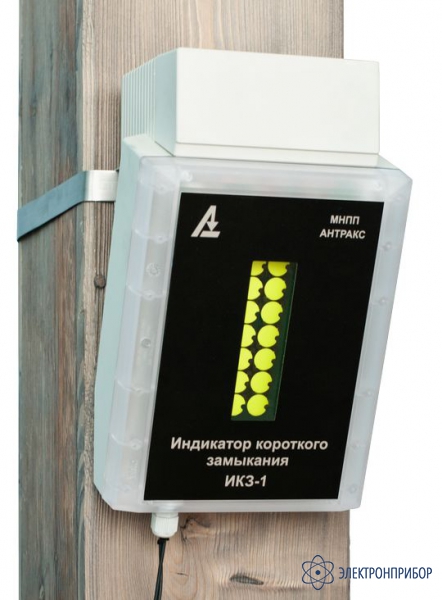

ИКЗ-1 — индикатор короткого замыкания

Код товара: 22784

    • Гарантия

      1 год

    Назначение индикатора ИКЗ-1:

    Индикатор короткого замыкания ИКЗ-1 предназначен для определения направления поиска места короткого замыкания на воздушных линиях распределительных электросетей напряжением 6 - 35 кВ, отключившихся в результате короткого замыкания.

    Направления поиска повреждения индицируется визуальным индикатором, срабатывание которого происходит при протекании тока короткого замыкания в одной или нескольких фазах линий. Состояние индикатора определяется визуально через смотровое окно в корпусе индикатора, установленного на опоре. В сработанном состоянии флажок индикатора повёрнут к наблюдателю стороной, окрашенной в яркий цвет. Обратная сторона флажка окрашена в чёрный цвет. Наблюдение состояния индикатора может осуществляться с расстояния до 20 м от опоры, на которой установлен индикатор.

    При восстановлении напряжения на линии сработавшие индикаторы автоматически возвращаются в исходное состояние. Питание указателя обеспечивается с помощью емкостного отбора напряжения от двух фаз контролируемой линии через дополнительные изоляторы.

    Срабатывание индикатора обеспечивается при междуфазных коротких замыканиях в контролируемой линии, сопровождающихся скачкообразным увеличением тока в повреждённых фазах.

    Порог срабатывания индикатора соответствует увеличению тока на 50 - 100 А.

    Мощность, потребляемая индикатором не превышает 0,01 Вт.

    Время подготовки индикатора к повторному срабатыванию не более 5 мин.

    Необходимая для срабатывания указателя длительность протекания тока при его двукратном превышении порога срабатывания составляет не менее 0.1 с.

    Индикатор не срабатывает при повторных включения линии в цикле неуспешного АПВ с бестоковой паузой более 5 с.

    Площадь поверхности флажка визуального индикатора составляет 30 см2. Наблюдаемая в сработанном состоянии поверхность флажка индикатора имеет жёлтый цвет.

  • Комплект поставки ИКЗ-1

    Наименование Количество
    Индикатор короткого замыкания ИКЗ 1
    Руководство по эксплуатации 1
    Паспорт 1
    Магнит дугообразный или прямоугольный 1
    Изолятор ПС-70Е 2
    Зажим ПНГ-3-5 2
    Серьга СР-7-16 2
    Хомут Х1 или Х41 (по согласованию с заказчиком) 1
    Гайка М16 2
    Шайба М16 2
