ИКЗ-В42, ИКЗВ42, ИКЗ В42

Определение мест повреждений воздушных линий

ИКЗ-В42 — индикатор короткого замыкания

Код товара: 56056

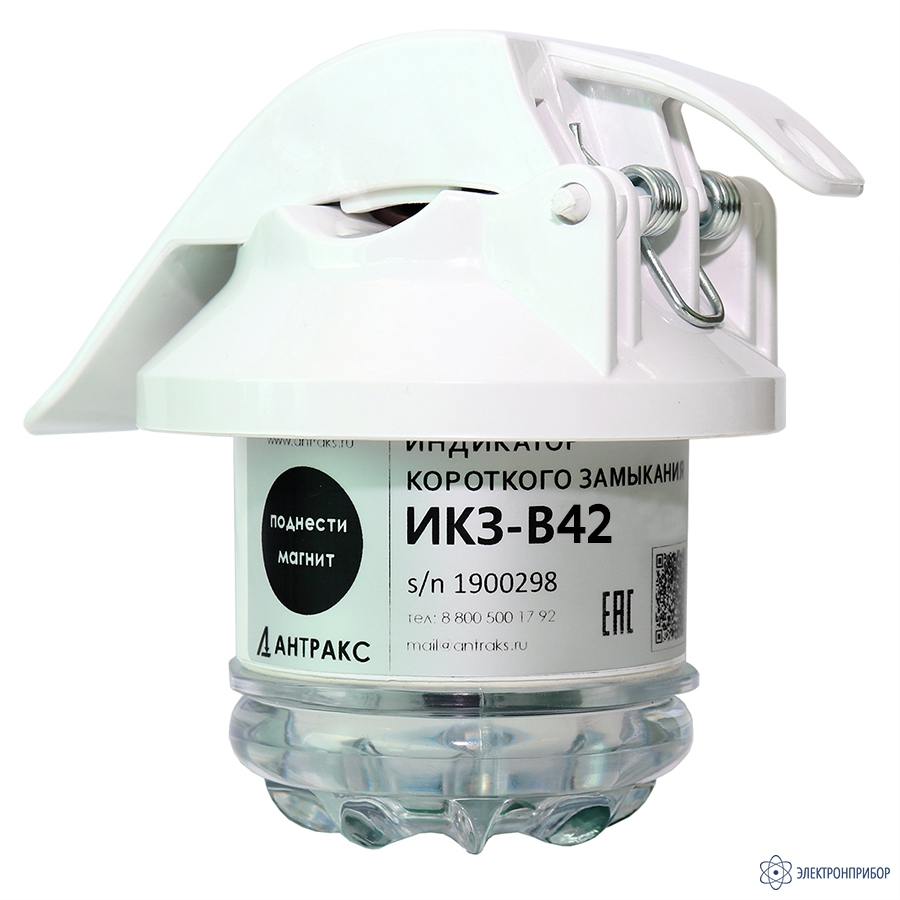

  • Индикатор короткого замыкания ИКЗ-В42 Индикатор короткого замыкания ИКЗ-В42

    • Единый реестр РРП

      750\2\2023

    • Реестр промышленной продукции РФ

      750\2\2023

    Сертификаты

    Описание индикатора короткого замыкания ИКЗ-В42:

    Модель ИКЗ-В42 обеспечивает передачу всех показаний линии посредством GSM-связи непосредственно в SCADА систему, а также передаёт уведомления о событиях с помощью смс и e-mail на портативные устройства оперативно-выездной бригады, что помогает оперативно обнаружить место повреждения в труднодоступном районе.

    Индикаторы ИКЗ-В42 оснащены радиоканалом ближней связи стандарта Bluetooth Low Energy, позволяющим легко производить настройку и корректировку уставок с любого смартфона с установленным программным обеспечением ППИ-3.

  • Технические характеристики индикатора короткого замыкания ИКЗ-В42:

    Параметр Значение
    Класс напряжения воздушных линий 110 кВ
    Частота сети 50 Гц
    Визуальная индикация - Мигающие яркие светодиоды с каждой стороны устройства (3 белых сверхъярких светодиода);
    - Различная последовательность мигания в зависимости от типа повреждения (устойчивая, неустойчивая авария);
    - Дальность определения до 100 м (в дневное время), до 500 м (в ночное время)
     Абсолютный порог срабатывания по току  20 А
     Селективность МФЗ  -
     Контроль напряжения  +
     Локальная связь (пульт)  Радиоканал ближней связи Bluetooth BLE (2,4 ГГц)
     Дальняя связь  Локальная, опционально GSM
     Виды контроля срабатывания - Визуальный;
    - Радиоканал ближней связи;
    - GSM/GPRS-модем (опционально)
    Дифференциальный порог срабатывания по току в %  50÷500%
     Устойчивость к перегрузке по току  25 кА/ 500 мс
     Время анализа аварийного процесса 1 ÷ 200 с
     Бланкирование пусковых токов  0-200 мс
     Настройка таймера сброса  Произвольный от 1 ч до 8 дней
     Минимальная длительность аварийного процесса  0,02 с
     Сброс индикации - По восстановлению питания;
    - По таймеру;
    - Магнитом;
    - С переносного пульта
     Изменение настроек - С помощью программного обеспечения «КОМОРСАН Web-клиент» (при подключении индикаторов к БСПИ-3Л-МР)
    - По радиоканалу ближней связи с помощью переносного пульта
     Интеграция со SCADA системами  При подключении индикаторов к БСПИ-3Л-МР обмен информацией между сервером КОМОРСАН и SCADA системой по протоколу ГОСТ Р МЭК 60870-5-104
     Источник питания  Литиевая батарея (19 Ah)
     Срок службы батареи (в режиме ожидания)  7 лет
     Общее время индикации  > 1000 ч
     Наработка на отказ индикатора  Не менее 60 000 ч
     Температурный диапазон - Стандартный от – 40°С до +70°С,;
    - Расширенный от – 60°С до +85°С (по спецзаказу)
     Степень защиты индикатора  IP66, IP 68 по ГОСТ 14254-96
     Воздействие климатических факторов внешней среды - Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С;
    - Устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75);
    - Является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм
     Воздействие механических факторов  Соответствует группе исполнения М1 по ГОСТ 17516.1. Является стойким к воздействию галопирования (пляски)

  • Комплект поставки ИКЗ-В42

    № Наименование Количество
    1 Индикатор короткого замыкания ИКЗ-В42 1
