Определение мест повреждений воздушных линий

ИКЗ-В51Л — комплект индикаторов короткого замыкания

Код товара: 60886
  • Комплект индикаторов короткого замыкания ИКЗ-В51Л Комплект индикаторов короткого замыкания ИКЗ-В51Л Комплект индикаторов короткого замыкания ИКЗ-В51Л

    • Единый реестр РРП

      750\4\2023

    • Реестр промышленной продукции РФ

      750\4\2023

    Сертификаты

    Описание комплекта индикаторов короткого замыкания ИКЗ-В51Л:

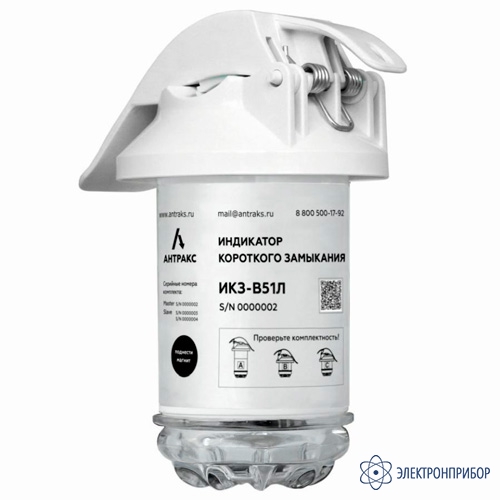

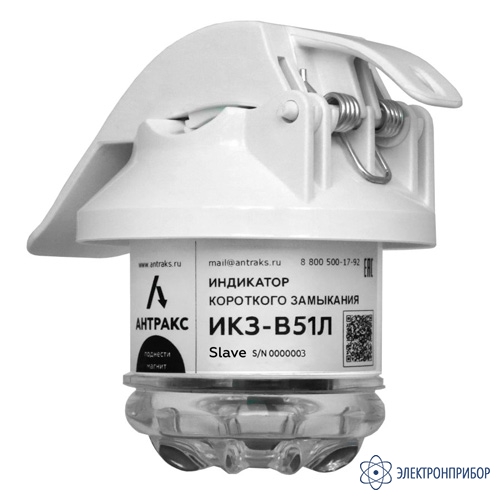

    Комплекты индикаторов короткого замыкания ИКЗ-В51Л не требуют отдельного блока для передачи информации с использованием GSM-сети. В каждой точке мониторинга используется комплект из трех устройств, включающий: ИКЗ-В51Л-Master (одно устройство) и ИКЗ-В51Л-S (два устройства). Мастер-устройство поддерживает связь напрямую по сотовой сети.

    ИКЗ-В5хЛ-Master, включенный в комплект, оборудован радиоканалом ближней связи и GSM-каналом передачи данных, что позволяет информацию от индикаторов передавать на сервер сбора и обработки данных, подключаясь к серверу сбора, используя программное обеспечение, поставляемое компанией АНТРАКС — «КОМОРСАН Web-клиент».

    С помощью ИКЗ-В51Л-Master может быть организовано СМС оповещение о произошедших событиях с указанием GPS координат. Считывание GPS координат происходит после перезагрузки и при подаче команд с пульта дистанционного управления ППИ-3 или через КОМОРСАН.

    Индикаторы короткого замыкания линейки ИКЗ-Вх монтируются непосредственно на провода контролируемой линии

    • Не зависят от конфигурации подвеса и количества цепей;
    • Снабжены надежным зажимом для фиксации на провод. Зажимы одинаково эффективно работают на неизолированных и изолированных проводах;
    • Устанавливаются на линии с диаметром провода 5-40 мм;
    • Снабжены сверхъяркими светодиодами для определения повреждённых линий с большого расстояния. Существуют модели, в которых вместе со сверхъяркими светодиодами используется механический «флаг» (блинкер) красного цвета.

    Светодиоды вспыхивают при фиксации факта повреждения линии, благодаря чему легко обнаружить повреждение линии на большом расстоянии.

    Монтаж ИКЗ-В с помощью переносного монтажного инструмента ПМИ-1 позволяет:

    • Использовать любой тип диэлектрической штанги для обеспечения безопасности персонала;
    • Монтировать и демонтировать ИКЗ-В3 на линиях 6-10-35 кВ без отключения потребителей.

    На основе модификаций ИКЗ-Вx могут быть сформированы комплекты приборов, включающие в себя разное количество индикаторов, и различные модули связи.

    Состав комплектов зависит от требований к типам регистрируемых аварий, способов передачи данных и подбирается индивидуально для каждой энергосистемы.

    Регистрация аварии:

    • Визуально при обходе линии;
    • Получение информации и настройка приборов с помощью смартфона с предустановленной ОС Android или iOS, поддерживающего протокол Bluetooth Low Energy (BLE), с установленным специальным программным обеспечением ППИ-3.

    Особенности комплекта индикаторов короткого замыкания ИКЗ-В51Л:

    • Регистрация короткого замыкания от 25 А;
    • ИКЗ-В51Л-Master оснащены модулем GSM-передачи данных;
    • Повышенная пропускная способность канала данных;
    • Получение информации и настройка приборов с помощью смартфона с предустановленной ОС Android или iOS, поддерживающего протокол Bluetooth Low Energy (BLE), с установленным специальным ПО ППИ-3.

  • Технические характеристики комплекта индикаторов короткого замыкания ИКЗ-В51Л:

    Параметр ИКЗ-В51Л ИКЗ-В52Л ИКЗ-В53Л ИКЗ-В54Л
    Типы регистрируемых аварий
    Типы регистрируемых событий Короткое замыкание Короткое замыкание;
    однофазное замыкание на землю
    Чувствительность по току корототкого замыкания 25 А 20 А
    Автоматическая подстройка порога по току корототкого замыкания Есть
    Чувствительность по току однофазного замыкания на землю - 4 А 2 А 0,5 А
    Селективность однофазного замыкания на землю - Нет Нет Определение направления
    Контроль напряжения +
    Минимальный ток нагрузки 2 А, допускается эксплуатация на линиях без нагрузки
    Общее описание приборов
    Класс напряжения воздушных линий 6-35 кВ
    Частота сети 50 Гц / 60 Гц 50 Гц
    Визуальная индикация Периодическая вспышка сверхъярких светодиодов с каждой стороны устройства;
    - Дальность определения до 100 м (в дневное время), до 500 м (в ночное время)    		 Периодическая вспышка сверхъярких светодиодов с каждой стороны устройства; - Различная последовательность мигания в зависимости от типа повреждения;
    Дальность определения до 100 м (в дневное время), до 500 м (в ночное время)
    Локальная связь (пульт) Радиоканал ближней связи Bluetooth BLE (2,4 ГГц)
    Дальняя связь ИКЗ-В5хЛ-Master оснащен GSM-каналом передачи данных, для передачи информации от индикаторов к серверу сбора данных
    Виды контроля срабатывания Визуальный;
    Радиоканал ближней связи (переносной пульт)
    Сброс индикации По восстановлению питания;
    По таймеру;
    Магнитом;
    С переносного пульта
    Контроль исправности индикатора Магнит;
    Переносной пульт;
    Дистанционно
    Изменение настроек По радиоканалу ближней связи с помощью переносного пульта;
    Дистанционно с помощью программного обеспечения «КОМОРСАН Web-клиент»
    Отправка смс Есть
    Считывание GPS координат Есть
    Интеграция со SCADA системами Встроенный GSM-модем – только в Master
    Источник питания 3 съемные литиевые батареи (19 Ah) в ИКЗ-В5хЛ-Master;
    1 съемная литиевая батарея (19 Ah) в ИКЗ-В5хЛ-S
    Срок службы батареи (в режиме ожидания) 8 - 10 лет
    Наработка на отказ индикатора Не менее 60 000 ч
    Параметры
    Абсолютный порог срабатывания по току 20÷1000 А
    Дифференциальный порог срабатывания по току в А 20÷500 А
    Дифференциальный порог срабатывания по току в % 50÷500%
    Устойчивость к перегрузке по току 25 кА/ 500 мс
    Время анализа аварийного процесса 0,5 ÷ 200 с
    Бланкирование пусковых токов 0-200 мс
    Настройка таймера сброса Произвольный от 1 ч до 8 дней
    Минимальная длительность аварийного процесса 0,02 с
    Исполнение
    Место установки На провод высоковольтной линии
    Диаметр провода Опции:
    5-28 мм,
    17-33 мм,
    24-40 мм
    Установка на линию под напряжением Есть
    Температурный диапазон Рабочий От – 40°С до +70°С
    Предельный От – 60°С до +85°С
    Степень защиты индикатора IP 68 по ГОСТ 14254-96
    Воздействие климатических факторов внешней среды Соответствуют исполнению УХЛ категории размещения 1 по ГОСТ 15150-69, но для работы при температуре окружающего воздуха от – 40°С до +70°С;
    устойчив к воздействию солнечной радиации в соответствии с ГОСТ 28205-89 (МЭК 68-2-9-75);
    является стойким к воздействию ветровой нагрузки 40 м/с без гололеда и 23 м/с с гололедом с толщиной стенки 35 мм
    Воздействие механических факторов Соответствует группе исполнения М1 по ГОСТ 17516.1;
    является стойким к воздействию галопирования (пляски)

  • Комплект поставки ИКЗ-В51Л

    № Наименование Количество

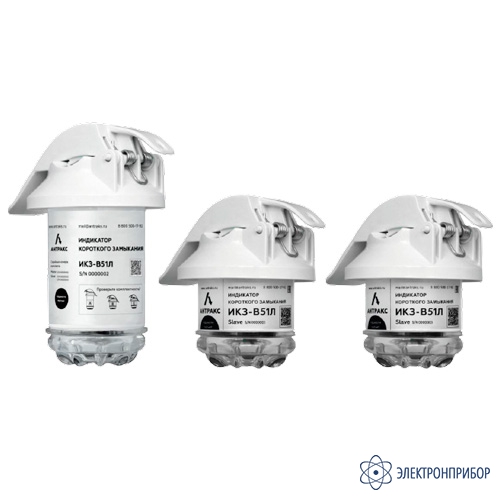

    1 Индикатор короткого замыкания ИКЗ-В51Л-Master 1
    2 Индикатор короткого замыкания ИКЗ-В51Л-S 2
    3 Руководство по эксплуатации 1
    4 Паспорт 1
