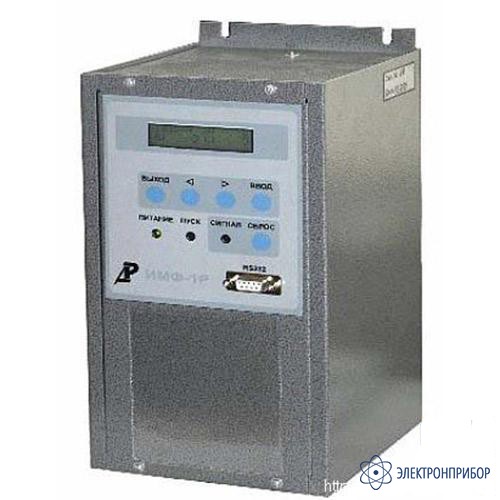

ИМФ-1Р — индикатор для определения мест повреждения линий

Код товара: 20490

  • Назначение индикатора ИМФ-1Р:

    Индикатор микропроцессорный фиксирующий ИМФ-1Р предназначен для непосредственного определения расстояния до места междуфазного короткого замыкания на воздушных линиях электропередачи напряжением 6 - 35 кВ протяженностью до 200 км с дополнительной фиксацией действующих значений тока короткого замыкания, токов прямой и обратной последовательностей, напряжений прямой, обратной и нулевой последовательностей.

    ИМФ предназначен для установки на линиях с односторонним питанием.

    ИМФ фиксирует длительность короткого замыкания и момент его возникновения.

    ИМФ фиксирует осциллограммы входных токов и напряжений аварийного процесса длительностью до 4,5 с с возможностью передачи данных по линии связи на центральный пульт управления или компьютер.

    ИМФ должен устанавливаться на металлических заземленных панелях в помещениях щитов управления и релейной защиты подстанций.

    В части воздействия климатических факторов ИМФ соответствует исполнению УХЛ 3.1 по ГОСТ 15150-69 и ГОСТ 15543.1-89 с диапазоном рабочих температур от минус 20 до 55 °С. Все технические характеристики ИМФ, кроме отображения информации на ЖК индикаторе, сохраняются до температуры минус 40 °С.

    В части воздействия механических факторов ИМФ соответствует группе М1 по ГОСТ 17516.1-90.

    ИМФ имеет несколько вариантов исполнения, различающихся напряжением оперативного питания, типом последовательного интерфейса и исполнением корпуса. При заказе после наименования изделия через тире следует указывать напряжение оперативного питания в вольтах, тип последовательного интерфейса (RS485 – RS или токовая петля – ТП), а также вид корпуса (для утопленного – УМ или выступающего монтажа – ВМ). Пример обозначения исполнения ИМФ для напряжения питания 220 В, с интерфейсом линии связи RS485 для выступающего монтажа:
    «Индикатор микропроцессорный фиксирующий ИМФ-1Р-220-RS-ВМ ТУ 4222-030-17326295-06».

    Габаритные размеры и масса ИМФ:
    – высота, мм: 290;
    – ширина, мм: 145;
    – глубина, мм: 150;
    – масса, кг, не более: 6.

  • Комплект поставки ИМФ-1Р

    № Наименование Количество
    1. Индикатор микропроцессорный ИМФ-1Р 1
    2. Руководство по эксплуатации 1
    3. Паспорт 1
