МИР-AIR, МИРAIR

Определение мест повреждений воздушных линий

МИР AIR — комплект приборов для отыскания мест повреждения воздушных линий

Код товара: 72620

    • Гарантия

      1 год

    • Производитель

      МИР

    Назначение комплекта приборов для отыскания мест повреждения воздушных линий МИР AIR:

    Портативный комплект приборов МИР AIR предназначен для отыскания мест повреждений на воздушных линиях номинальным напряжением 0,4, 6-10 кВ. В большинстве режимов работы не требует подъема на опору, что значительно ускоряет и упрощает работу оператора.

    Набор приборов МИР AIR в своей комплектации имеет все необходимое для реализации отыскания мест повреждений и, более того, последующего высоковольтного испытания линии после ремонта дефекта: генератор, локатор переменного и постоянного тока, высоковольтные бустеры, а также штанги для подвешивания контактных датчиков. С помощью данного оборудования можно обнаружить такие виды повреждений, как низкоомные, высокоомные и дуговые повреждения.

    Началу отыскания повреждения предшествует анализ характера повреждения, когда генератор измеряет параметры линии, и на основе полученных результатов даёт рекомендации об использовании того или иного метода. В арсенале оператора есть возможность генерации в линию переменного и постоянного тока низкого напряжения, когда имеет место низкоомное повреждение, либо возможна генерация с помощью дополнительных бустеров сигнала высокого потенциала, что позволяет отыскивать высокоомные и дуговые повреждения.

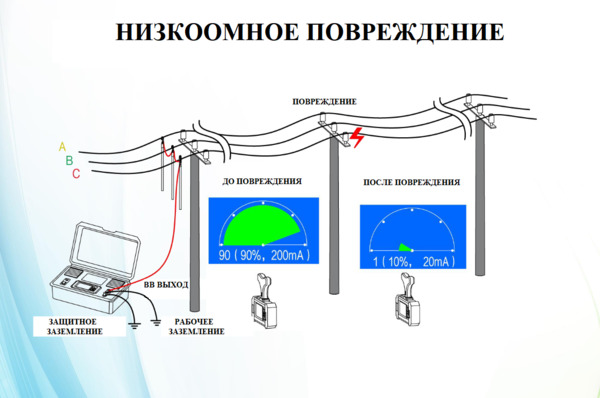

    В месте повреждения сигнал, подаваемый генератором, стекает на заземленную конструкцию или поверхность, и место повреждения может быть детектировано с помощью локаторов (приемника). Оператор производит дробление линии и выделение поврежденного участка, и методом последовательных итераций выходит на место повреждения.

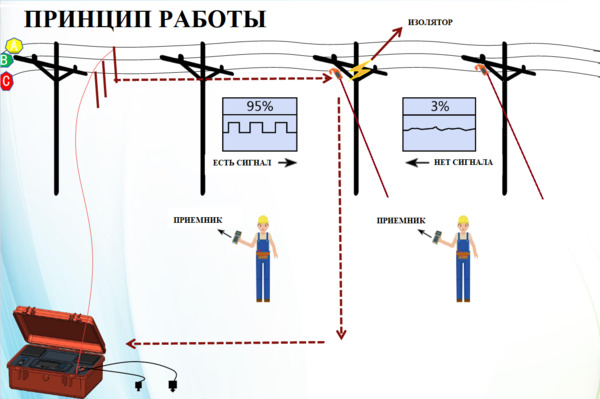

    Принцип работы комплекта приборов для отыскания мест повреждения воздушных линий МИР AIR и виды повреждений:

    В большинстве случаев успешно реализуется метод отыскания повреждений на переменном токе. Это позволяет оператору работать с локатором «с земли». Нет необходимости подниматься на опоры, сигнал детектируется непосредственно под линией. Регистрация повреждения очень проста: до повреждения локатор определяет сигнал, а в участке после повреждения сигнал отсутствует. Так же можно производить межевание разветвлённых линий: сигнал пойдет в участок, в котором есть повреждение.

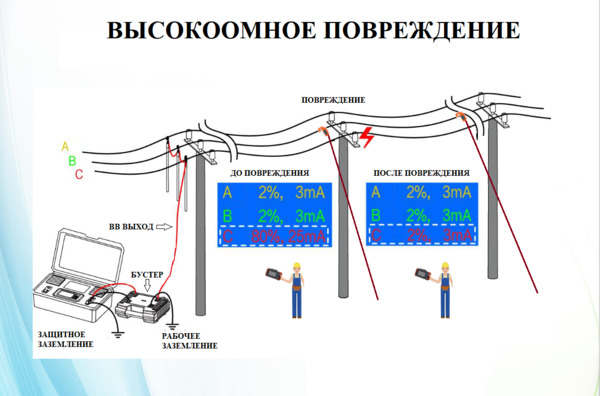

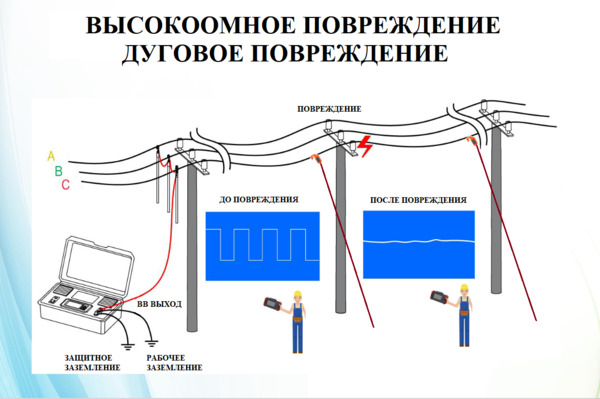

    В отдельных случаях требуется подача высоковольтного сигнала в линию, например, при дуговых повреждениях. Но принцип отыскания остаётся прежним, и локатор улавливает сигнал, идущий от генератора к месту повреждения.

    Возможности комплекта приборов для отыскания мест повреждения воздушных линий МИР AIR:

    • предназначен для отыскания мест повреждений на воздушных линиях номинальным напряжением 0,4, 6-10 кВ:
    • диагностирует низкоомные, высокоомные и дуговые повреждения воздушных линий.

    Преимущества комплекта приборов для отыскания мест повреждения воздушных линий МИР AIR:

    • компактное исполнение общим весом в 25 кг, что позволяет с легкостью транспортировать оборудование в багажнике одному человеку;
    • не требует повышенной квалификации оператора. Дружелюбный интерфейс, интуитивно понятный функционал;
    • богатая комплектация, включающая в себя - генератор, локатор переменного и постоянного тока, высоковольтные бустеры, штанги для подвешивания контактных датчиков;
    • полностью автономный, питание от аккумуляторов;
    • в большинстве случаев диагностирования не требует подъема на опору;
    • не имеет тепловых ограничений по времени работы;
    • автоматический анализ характера повреждений при первичном подключении.

    Оборудование предназначено для эффективной работы на всё время поиска и не допускает перегревов и тепловых отключений. Полностью автономно, так как имеет встроенные аккумуляторы. В большинстве режимов работы не требует подъема на опору! Локатор переменного тока детектирует сигнал с земли, что позволяет работать одному человеку.

    По совокупности характеристик и удобству пользования данное оборудование не имеет аналогов на сегодняшний день и становится незаменимым при работе в таких отраслях как нефтегазовый сектор, распределительные областные сети и другие компании, которые имеют в своем хозяйстве воздушные линии 0,4, 6-10 кВ.

  • Технические характеристики комплекта приборов для отыскания мест повреждения воздушных линий МИР AIR:

    Параметр Значение
    Передатчик
    Режимы работы Диагностика повреждения, АС локация, DC локация, АС тест повышенным напряжением, DC тест повышенным напряжением
    Диагностика повреждения
    Омический тест до 600 МОм, погрешность ±10%
    Ёмкостный тест до 10 мкФ, погрешность ±20%
    AC локация
    Выходная частота 20 Гц;
    Специальный сигнал
    Режим генерации Ограничение по мощности;
    Стабильное значение выходного тока
    Выходной ток Непосредственное подключение 200 мА;
    Внешний высоковольтный бустер 33 мА
    Выходное напряжение Непосредственное подключение 560 В пик;
    Внешний бустер; 3,4 кВ пик
    DC локация
    Выходная частота скваженности тока 1 Гц
    Режим генерации Ограничение по мощности;
    Стабильное значение выходного тока
    Выходной ток до 70 мА
    Выходное напряжение до 8 кВ
    AC тест повышенным напряжением
    Выходной ток до 33 мА
    Выходное напряжение Внешний бустер;
    8 кВ
    Максимальная мощность 400 Вт
    Общие характеристики передатчика
    Защита Защита от перегрева, защита от перегрузки по току, отключение при пониженном напряжении аккумуляторов, автоматический разряд объекта испытаний; Автоматическое отключение после 2 часов без воздействия оператора
    Дисплей 800×480, яркий цветной LCD
    Аккумуляторный блок 480 Вт*ч литиевые батареи
    Зарядное устройство AC 230 В, 50 ~ 60 Гц; 54,6 В, 2 A
    Рабочая температура воздуха -10…+50 °C, влажность < 80%, высота над уровнем моря < 1000 м
    Размеры 450х240х270 мм
    Вес 13 кг
    Приемник и подвесной сенсор
    Режимы работы AC локация, DC локация
    Запись данных Поддерживается
    Связь между сенсором и приемником 2,4 ГГц, 100 м
    Дисплей Приемник: 800х400 яркий цветной LCD
    Питание Приемник: 18650 литиевые батареи, 3,7 В, 6700 мА*ч;
    Подвесной сенсор: батареи 18650, 3,7 В, 1500 мА*ч
    Зарядное устройство АС 100-240 В, 50/60 Гц, 5 В/2 А
    Рабочая температура воздуха -10…+50 °C, влажность < 80%, высота над уровнем моря < 1000 м
    Размеры Приемник: 226х140х55 мм;
    Подвесной сенсор: 185х140х50 мм
    Вес Приемник: 0,9 кг;
    Подвесной сенсор: 0,5 кг

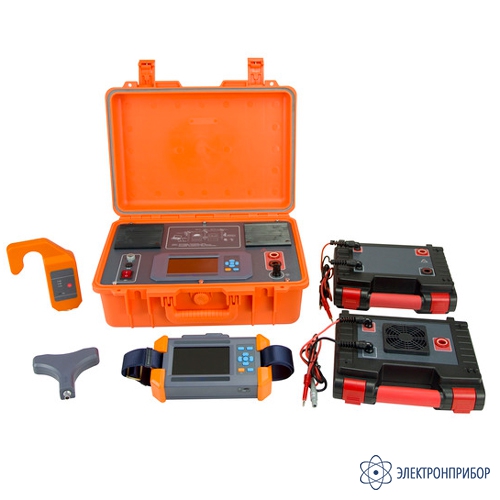

  • Комплект поставки МИР AIR

    № Наименование Количество
    1 Генератор 1
    2 Приемник 1
    3 Высоковольтный бустер по переменному току 1
    4 Высоковольтный бустер по постоянному току 1
    5 Бесконтактный сенсор 1
    6 Подвесной контактный сенсор 1
    7 Комплект проводов измерительных (черный и красный) 1
    8 Кабель заземления 1
    9 Кабель, длина 20 м 1
    10 Штанга для подъема контактного датчика 10 кВ 1
    11 Удлинители штанги 10 кВ 2
    12 Зарядное устройство 1
    13 Штырь заземления 1
    14 Руководство по эксплуатации 1
