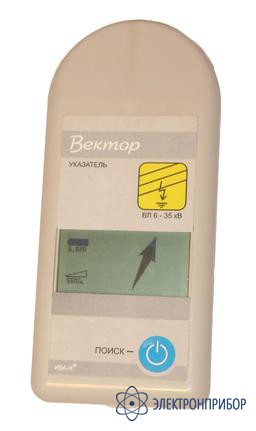

Вектор — указатель для определения места однофазного замыкания на землю

Код товара: 40950
  • в наличии

    • Гарантия

      2 года

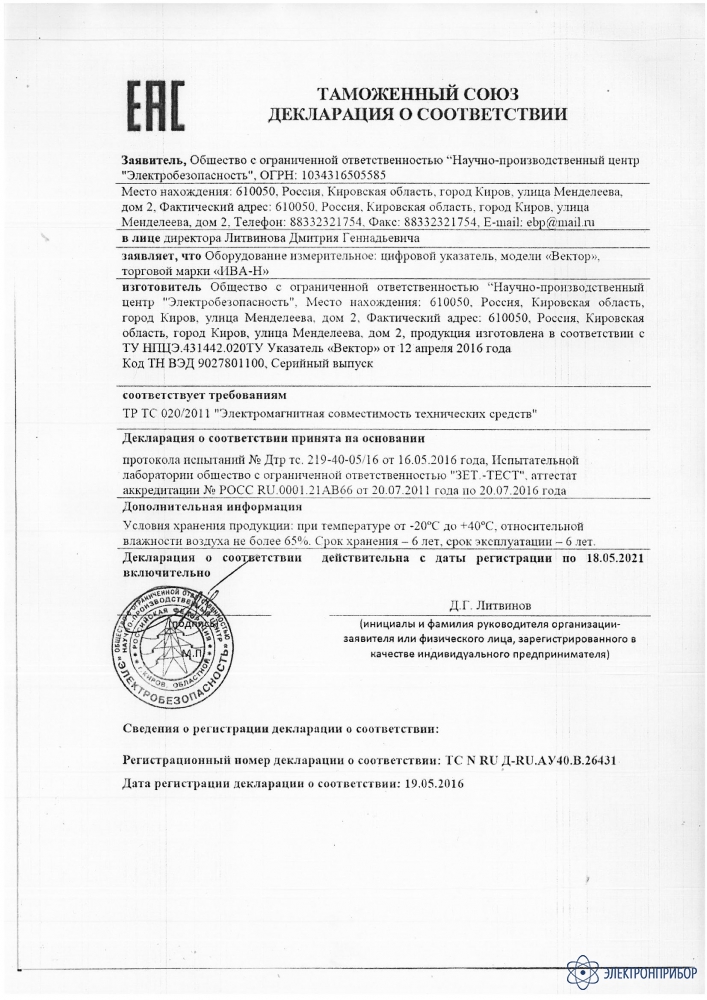

    Сертификаты

    Назначение указателя Вектор:

    Переносной цифровой указатель Вектор предназначен для определения места однофазного замыкания на землю (ОЗЗ) в воздушных линиях электропередачи (ВЛ) напряжением 6-35 кВ.

    Указатель Вектор автоматически производит амплитудный и фазовый анализ широкого гармонического спектра электрического и магнитного полей ВЛ и показывает в итоге не число, как существующие приборы, а стрелкой на ЖК-дисплее направление к месту ОЗЗ.

    Применение указателя «Вектор позволяет ускорить нахождение места ОЗЗ.

    Особенности указателя Вектор:

    • отсутствие переключателей и настроек при измерениях;
    • наглядное представление результата измерений – направление поиска места ОЗЗ указывается на дисплее прибора в виде плавающей стрелки;
    • автоматический выбор гармоники для фазового анализа;
    • автоматическая подстройка чувствительности.

    Особенности применения указателя Вектор:

    1. Если поврежденная ВЛ неизвестна, то начинать поиск места ОЗЗ следует с питающей подстанции, на шинах которой появился сигнал «земля в линии». В этом случае последовательно под каждой ветвью ВЛ, отходящей от подстанции, необходимо определить направление поиска по стрелке на дисплее. Если стрелка будет указывать направление поиска на питающую подстанцию, то данная ВЛ не повреждена. Поврежденная ВЛ определяется по направлению поиска от питающей подстанции. Аналогичное определение направления последующего движения нужно производить и в местах разветвления ВЛ.
    2. Двигаясь вдоль поврежденной линии в направлении места ОЗЗ нужно периодически определять направление поиска. Если при последующем измерении направления поиска указатель показывает в сторону места предыдущего измерения, то место ОЗЗ расположено между двумя последними точками измерений. При обходе этого участка следует контролировать изображение на дисплее указателя. Смена направления поиска на обратное будет информировать о месте замыкания на землю.
    3. При использовании переносного указателя «Вектор» не требуется проходить по всей трассе ВЛ. Определить направление к месту ОЗЗ можно в любом месте поврежденной ВЛ. Для сокращения времени поиска определение направления к месту ОЗЗ на первом этапе целесообразно проводить в точках, удобных для подъезда автомобиля ремонтно-технического обслуживания.

  • Технические характеристики указателя Вектор:

    Параметр Значение
    Суммарная длина отходящих от подстанций линий, км, не менее 25
    Масса, кг, не более 0,38
    Рабочий диапазон температур, °С -20…+40
    Питание прибора – автономное, от четырех элементов типа LR6(AA), В 6,0
    Срок службы, год, не менее 6
    Форма представления информации стрелка на ЖК дисплее

  • Комплект поставки Вектор

    № Наименование Количество
    1. Указатель для определения места однофазного замыкания на землю Вектор 1
    2. Элементы питания типа LR6(AA) 4
    3. Футляр 1
    4. Руководство по эксплуатации 1
    5. Паспорт 1
