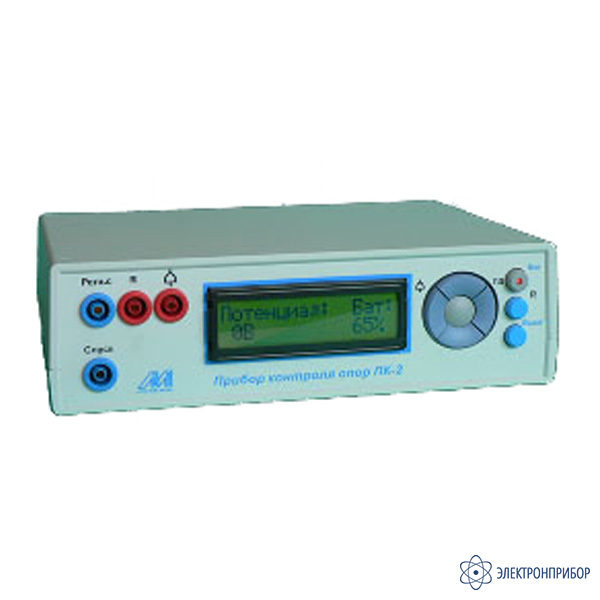

ПК-2 — прибор контроля опор контактной сети железных дорог

Код товара: 20482

    • Гарантия

      2 года

    Назначение прибора контроля опор контактной сети железных дорог ПК-2:

    Прибор контроля опор контактной сети железных дорог ПК-2 предназначен для диагностики опасности электрохимической коррозии арматуры железобетонных опор контактной сети железных дорог постоянного и переменного тока, а также для проверки и настройки защитных устройств.

    Область применения прибора контроля опор контактной сети железных дорог ПК-2:

    • Оценки опасности электрокоррозии арматуры опор контактной сети путём измерений параметров опор ‐ сопротивления и потенциала "Рельс-Земля";
    • Проверки исправности защитных устройств;
    • Выявления низкоомных опор при их групповом заземлении (в комплекте с приборами "Поиск", "АДО" или "Диакор");
    • Проверки изоляции проводов разъединителей, анкеров, роговых разрядников;
    • Временного хранения результатов обследований опор и последующего их просмотра на табло прибора.

    Основные преимущества прибора ПК-2:

    • Отсутствие влияния внешних помех на результаты контроля
    • Значительно сокращает время, требуемое на проведение работ
    • Позволяет проверять и настраивать защитные устройства (искровые промежутки)
    • Устраняет нестабильные контактные соединения в цепях заземления опор и показывает достоверные результаты даже без предварительной зачистки мест

    Вместе с устройством поиска низкоомных опор в группе Поиск прибор ПК-2 позволяет проводить весь комплекс работ по оценке опасности электрокоррозии опор контактной сети, предусмотренный в "Указаниях по техническому обслуживанию и ремонту опор контактной сети К 146-2002"

  • Технические характеристики прибора контроля опор контактной сети железных дорог ПК-2:

    Параметр Значение
    Сопротивление опор контактной сети
    Погрешность    		 от 1 Ом до 1 МОм
    ± 2,5 %
    Потенциал "Рельс-Земля"
    Погрешность    		 от ‐250 до +250 В
    ± 2,5 %
    Напряжение пробоя защитных устройств
    Погрешность    		 от 600 до 1600 В
    ± 5 %
    Электропитание прибора от зарядного устройства от сети переменного тока напряжением (220 ± 22) В, частотой (50 ± 1) Гц
    Габаритные размеры, мм, не более 65×225×165
    Масса прибора, кг, не более 1,5

  • Комплект поставки ПК-2

    № Наименование Количество
    1 Базовый прибор ПК-2 1
    2 Кабель связи с рельсом 1
    3 Кабель связи со спуском защитного заземления опоры 1
    4 Кабель связи с компьютером RS‐232 1
    5 Программное обеспечение (на компакт диске) 1
    6 Зарядное устройство 1
    7 Руководство по эксплуатации 1
    8 Паспорт 1
    9 Методика калибровки 1
