EClerk M 11 2Pt HP a 1, EClerkM112PtHPa1
EClerk-M-11-2Pt-HP-a-1 — регистратор температуры для рефрижераторов
Код товара: 67532-
Назначение регистратора температуры для рефрижераторов EClerk-M-11-2Pt-HP-a-1:
Измеритель-регистратор температуры (терморегистратор) EClerk-M-11-2Pt-HP-a-1 является современным оптимальным прибором для мониторинга за условиями перевозки лекарственных препаратов, в том числе иммунобиологических препаратов в системе «холодовой цепи», а также скоропортящейся пищевой продукции.
Описание регистратора температуры для рефрижераторов EClerk-M-11-2Pt-HP-a-1:
Прибор удовлетворяет всем требованиям стандартов:
- Общая фармакопейная статья ОФС.1.1.0010.15 Минздрава РФ;
- Решение №80 от 03.11.2016 г. Евразийская экономическая комиссия;
- Приказ Минздрава РФ №646н от 31.08.2016 г.;
- МУ 3.3.2.2437-09 Федеральная служба по надзору в сфере защиты прав потребителей и благополучия человека;
- СП 3.3.2.3332-16 от 17.02.2016 г. Федеральная служба по надзору в сфере защиты прав потребителей и благополучия человека;
- ФЗ № 102-ФЗ от 26.06.2008 «Об обеспечении единства измерений»;
- Технический регламент Евразийского союза «О безопасности рыбы и рыбной продукции». ТР ЕАЭС 040/2016 от 18.10.2016 г.;
- Технический регламент Евразийского союза «О безопасности мяса и мясной продукции». ТР ТС 034/2013 г. ;
- Соглашение о международных перевозках скоропортящихся пищевых продуктов и о специальных транспортных средствах, предназначенных для этих перевозок. Принято Европейской экономической комиссией ООН в 2017 г.;
- ГОСТ Р 56941-2016(EN 13486:2001) Регистраторы температуры и термометры, используемые при транспортировании, хранении и распределении охлаждённой, замороженной и глубокой заморозки пищевой продукции и мороженого. Периодическая верификация;
- ГОСТ Р 56940-2016(EN 12830:1999) Регистраторы температуры и термометры, используемые при транспортировании, хранении и распределении охлаждённой, замороженной и глубокой заморозки пищевой продукции и мороженого. Испытания, эксплуатационные характеристики, пригодность к применению;
- Приказ №211 Министерства транспорта РФ от 30.07.2014 г. «Об утверждении Порядка выдачи свидетельств о соответствии нормам, установленным Соглашением о международных перевозках скоропортящихся пищевых продуктов и о специальных транспортных средствах, предназначенных для этих перевозок». Стандарты строго регламентируют температурные условия хранения для различных видов продукции, а также необходимость применения в холодильных и морозильных камерах, рефрижераторах, судовых отсеков контрольно-измерительных приборов с записью данных.По своим техническим характеристикам, набору функциональных возможностей, удобству работы прибор значительно превосходит существующие, в том числе и зарубежные аналоги.
Подготовка к работе
Первоначальная настройка
Необходимо настроить регистратор на ПК при помощи ПО EClerk-2.0, которое можно скачать с данного сайта в разделе «Программное обеспечение». В том числе задать максимальную и минимальную температуру и допускаемое время нахождения вне этих значений для фиксации нарушения, период регистрации данных, тип старта, дату и время старта, тип записи (циклическая или до заполнения) и сохранить настройки.
Монтаж прибора в автомобиле

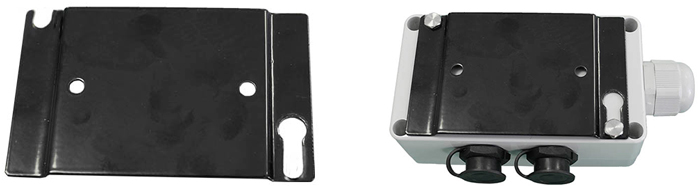

Благодаря защищённому герметичному корпусу и широкому диапазону температуры эксплуатации прибор можно устанавливать как в кузове (рефрижераторе), так и в кабине водителя. Однако для того, чтобы использовать все возможности прибора мы советуем устанавливать его в кабине водителя. Крепление прибора осуществляется при помощи кронштейна, который входит в комплект. Кронштейн к боковой стенке можно закрепить при помощи двух самонарезных винтов или при помощи двухстороннего скотча, который входит в комплект.
Прибор крепится к кронштейну при помощи двух «грибковых» винтов. Для этого необходимо прислонить прибор к кронштейну так, чтобы совместились отверстия на кронштейне и шляпки винтов на приборе и потянуть вниз до упора.

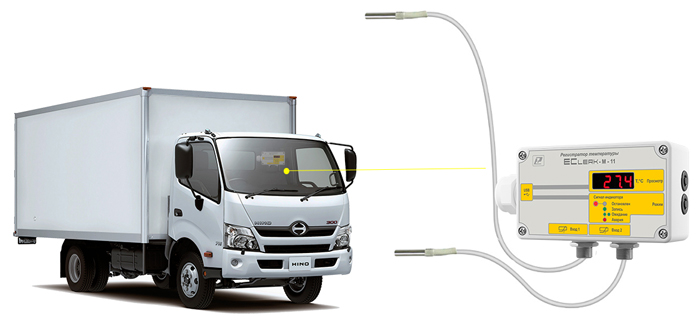

Нужно закрепить датчики температуры в нужных местах кузова и вывести кабели в кабину водителя. Например, один из датчиков можно использовать для контроля температуры перевозимых продуктов, а другой – для контроля температуры воздуха внутри кузова.
Подключите датчики к прибору.
Подключите к прибору внешнее питание, используя кабель USB 2.0 (AM)/USB(BM), входящий в комплект поставки и преобразователь 12В/5В (в комплект поставки не входит). Внешнее питание можно не подключать, если есть уверенность, что ресурса встроенной батареи достаточно для поездки.
Если при настройке был выбран тип начала записи по дате и времени, то запись прибора в нужное время включится автоматически, в противном случае для начала записи необходимо два раза нажать на соответствующую кнопку на приборе.
Работа с прибором во время поездки и прибытия в пункт назначения
Во время поездки можно контролировать текущие значения температуры на дисплее прибора. Для этого необходимо кратковременно нажать на кнопку «Просмотр». В случае нарушения температурного режима, установленного при настройке прибора, на индикаторе появится мигающий сегмент. Нарушение можно снять только при следующей настройке прибора на ПК.
При прибытии в пункт назначения.
Прибор позволяет осуществить несколько сценариев взаимодействия с Получателем груза.
- Данные с регистратора можно скопировать на ноутбук получателя груза на месте установки регистратора. Для этого нужно воспользоваться кабелем USB 2.0(AM)/USB(BM) - отключить его от адаптера питания и подключить к ноутбуку. На ноутбуке должна быть предварительно установлена программа EClerk-2.0. Необходимо запустить программу, найти в меню команду «загрузить из прибора» и скопировать данные для их анализа и формирования Отчёта;
- Данные с регистратора можно скопировать на ПК в офисе (на складе). Для этого необходимо остановить запись, от регистратора необходимо отключить датчики, снять его с кронштейна и отнести в офис для выгрузки данных. На ПК также должна быть предварительно установлена программа EClerk-2.0;
- Отправка данных с регистратора в Excel или готового отчёта в формате PDF электронной почтой водителем Получателю и Отправителю груза. Для этого необходимо подключить к регистратору смартфон при помощи OTG кабеля из комплекта поставки и при помощи Мобильного приложения EClerk 2.0 mobile сформировать Отчёт в формате PDF и отправить его как Получателю, так и Отправителю груза. В случае ведения Получателем (Отправителем) автоматизированной базы условий транспортировки грузов, можно также отправить и файл данных в формате Excel. При получении Отчёта его можно распечатать на принтере и поместить в архив. В данном сценарии нет необходимости в специальной программе для ПК. Одновременно на экране смартфона можно продемонстрировать температурные графики, Отчёт представителю Получателя;
- Если имеется в кабине автомобиля термопринтер, то можно тут же с использованием Мобильного приложения распечатать Отчёт на термопринтере.
Таким образом, прибор позволяет реализовать все возможные варианты подготовки Отчёта об условиях перевозки в зависимости от внешних условий: нет Интернета, нет ноутбука или ПК, нет термопринтера, либо он сломан.
Дополнительные возможности
Мобильное приложение для регистраторов EClerk-M позволяет реализовать функцию онлайн удалённого контроля за условиями перевозки и географическими координатами автомобиля. Для этого необходимо перед началом транспортировки подключить к регистратору смартфон с установленным мобильным приложением при помощи кабеля OTG. В Мобильном приложении настроить необходимые параметры, в том числе: максимальную и минимальную температуру для включения сигнализации, номера телефонов и адреса эл. почты для отправки сообщений. В течение поездки на большом экране смартфона можно наблюдать текущие значения параметров и введённых уставок. Через заданный промежуток времени данные о текущих значениях и географические координаты будут отправляться на заданные номера телефонов и адреса электронной почты. В случае нарушения условий перевозки также будут отправлены тревожные сообщения. В этом случае на экране смартфона также появится индикация о нарушении, сопровождаемая звуковым сигналом.
Возможность Онлайн контроля и оповещения по GSM очень полезна и для самого водителя, например, во время ночной остановки.
Особенности регистратора температуры для рефрижераторов EClerk-M-11-2Pt-HP-a-1:
- Контроль температуры в двух точках;
- Высокая точность;
- Фиксация нарушения температурного режима;
- Может устанавливаться как в кузове, так и в кабине водителя;
- Легкосъёмное надёжное крепление без инструмента;
- Комбинированное питание: от бортовой сети и от автономного источника;
- Два канала измерения температуры с высокой точностью;
- Наличие яркого светодиодного дисплея текущих данных и наличия нарушения;
- Большой объём памяти на более чем полгода при периоде записи 1 мин.;
- Анализ данных в виде таблиц, графиков на экране смартфона,;
- Возможность распечатки отчёта на термопринтере в кабине водителя;
- Возможность отправки отчёта по эл. почте;
- При подключении смартфона: работа в режиме GSM модема с отправкой текущих данных и географических координат по SMS и электронной почте;
- При подключении смартфона – индикация текущих данных , пороговых значений, звуковая и световая сигнализация;
- Полностью соответствует требованиям, предъявляемым к приборам для мониторинга за условиями перевозки медицинских лекарственных препаратов и скоропортящейся пищевой продукции.
-
-
Технические характеристики регистратора температуры для рефрижераторов EClerk-M-11-2Pt-HP-a-1:
Параметр Значение Диапазон измеряемой величины –75 …+200°С Пределы допускаемой абсолютной основной погрешности ±(0,2+0,001Тизм.)°С* Количество каналов измерения 1, 2 Объём памяти, максимальный Не менее 500 тыс. значений (суммарно, на все каналы) Суточная точность хода внутреннего таймера Не хуже ±1 с Период регистрации От 1 с до 24 ч (устанавливается в ПО) Тип записи данных Циклический, до заполнения Тип старта По времени, по кнопке Дополнительная функция Режим работы «суточные циклы» Количество интервалов записи (сессий) Максимальное – 21 Питание От батареи типоразмера 1/2АА напряжением 3,6 В (элемент питания ER14250M) или порта USB Диапазон напряжения питания От 2,7 до 3,6 В Средняя наработка на отказ Не менее 40000 ч Средний срок службы Не менее 5 лет Габаритные размеры 145 х 90 х 41 мм Диапазон температуры эксплуатации –40…+55°С Степень защиты корпуса IP54 Масса Не более 0,15 кг Период регистрации 1 с 10 с 1 минута 1 час Время заполнения памяти 72,8 чаов 30,3 суток 182 суток 30 лет Время жизни элемента питания** При температуре плюс 23°С 6 месяцев 1 год 2 года 3 года При температуре минус 40°С 3 месяца 6 месяцев 1 год 1 год * - Т – температура контролируемой среды, °С; абсолютная дополнительная погрешность, вызванная изменением температуры окружающей среды в рабочем диапазоне от номинального значения 20°С, не превышает: ±(0,1+0,0006Тизм.) °С на каждые 10°С изменения температуры окружающей среды.
**- при работе измерителя - регистратора температуры только в режиме регистратора. Количество измерений (включений индикатора) до разряда батареи – не менее 250000. -
Комплект поставки EClerk-M-11-2Pt-HP-a-1
№ Наименование Количество 1 Регистратор температуры для рефрижераторов EClerk-M-11-2Pt-HP-a-1 1 2 Кабель OTG (для подключения к смартфону) 1 3 Кабель USB2.0 (AM)-USB(BM) 1 m (для подключения к ПК при настройке и анализе данных, а также для внешнего питания во время поездки) 1 4 Кронштейн крепления 1 5 Двухсторонний скотч (для крепления кронштейна к боковой поверхности) 1 6 Элемент питания 3,6 В типоразмера ½ АА литийтионил хлоридный 1 7 Ответная часть разъёмов для подключения датчиков температуры 2 -
Файлы для EClerk-M-11-2Pt-HP-a-1
Файлы для EClerk-M-11-2Pt-HP-a-1
