Ф0303.1 — измеритель-регулятор технологический

Код товара: 40483
  • 21825-07

    • Гарантия

      2 года

    • Межповерочный интервал

      1 год

    • Госреестр СИ РФ

      21825-07 до 09.10.2022

      Можно поверить!
      Тип поверки: первичная

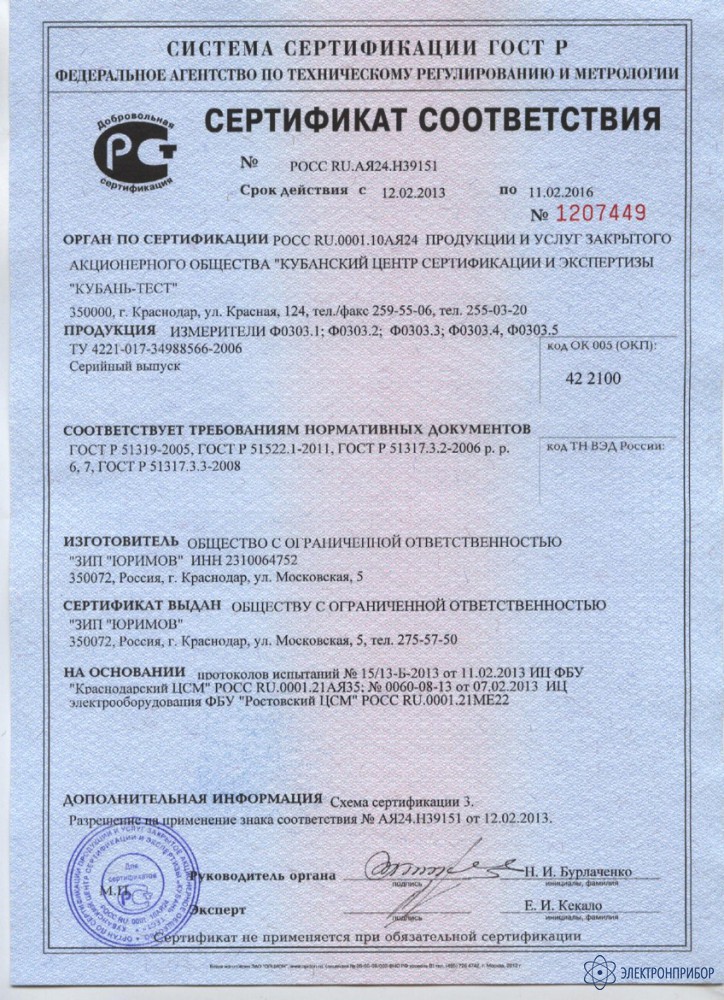

    Сертификаты

    Назначение измеритель-регулятора технологического Ф0303.1:

    Измеритель - регулятор технологический предназначен для измерения или измерения и трехпозиционного регулирования сигналов постоянного тока и (или) напряжения в сетях постоянного тока.
    Прибор может быть использован в различных технологических процессах для измерения и регулирования различных физических величин ( как измеритель температуры, измеритель давления, измеритель мощности, массы и т.п.), значение которых может быть преобразовано в сигналы постоянного тока и напряжения.

    Описание измеритель-регулятора технологического Ф0303.1:

    Измеритель - регулятор технологический одноканальный. Прибор щитовой цифровой постоянного тока, узкопрофильный, с цифровой или комбинированной индикацией. Прибор имеет четыре диапазона измерений, что с возможностью программирования и сменные шкалы делают его универсальным. Коммутирующее устройство измерителя состоит из двух переключающих электромагнитных реле, каждое из которых программно назначается на любой из каналов измерения.

    Функции выполняемые измеритель-регулятором технологическим Ф0303.1:

    Измерение и трехпозиционное регулирование:

    1. Параметров постоянного тока и напряжения.
    2. Параметров температуры с применением датчиков температуры.
    3. Параметров давления с применением датчиков давления.
    4. Параметров уровня с применением дутчиков уровня.
    5. Помимо работы со стандартными сигналами с датчиков 0-5 мА, 0-20 мА, 4-20 мА, 0-10 В, работа с широким диапазоном входных сигналов по току от 0,1 мА до 1 А и по напряжению от 10 мВ до 400В.

    Информация для заказа:

    1. Рабочее положение Горизонтальное с цифровым индикатором Горизонтальное с комбинированным индикатором Вертикальное с комбинированным индикатором
    Код для заказа 00 01 11
    2. Цвет индикации встроенного дисплея Красный Зеленый Желтый
    Код для заказа 0 1 2
    3. Коммутирующее устройство
    (2 реле)    		 Нет Электромагнитное реле
    (5А, ~250В, =24В)    		 Оптоэлектронное реле
    (60мА, ~220В, =220В)
    Код для заказа 0 1 2
    4. Диапазон измерений
    Код Диапазон измерений, мА Разрешающая способность по исполнениям, мкА Код Диапазон измерений, В Разрешающая способность по исполнениям, мВ
    горизонтальное вертикальное горизонтальное вертикальное
    00 0 - 0,1 (± 0,1) 0,1 1 20 0 - 0,01 (± 0,01) 0,01 0,1
    01 0 - 0,2 (± 0,2) 0,1 1 21 0 - 0,02 (± 0,02) 0,01 0,1
    02 0 - 0,5 (± 0,5) 0,1 1 22 0 - 0,05 (± 0,05) 0,01 0,1
    03 0 - 1 (± 1) 1 10 23 0 - 0,1 (± 0,1) 0,1 1
    04 0 - 2 (± 2) 1 10 24 0 - 0,2 (± 0,2) 0,1 1
    05 0 - 5 (± 5) 1 10 25 0 - 0,5 (± 0,5) 0,1 1
    06 0 - 10 (± 10) 10 100 26 0 - 1 (± 1) 1 10
    07 0 - 20 (± 20) 10 100 27 0 - 2 (± 2) 1 10
    08 0 - 50 (± 50) 10 100 28 0 - 5 (± 5) 1 10
    09 0 - 100 (± 100) 100 1000 29 0 - 10 (± 10) 10 100
    10 0 - 200 (± 200) 100 1000 30 0 - 20 (± 20) 10 100
    11 0 - 500 (± 500) 100 1000 31 0 - 50 (± 50) 10 100
    12 0 - 1000 (± 100) 1000 10000 32 0 - 100 (± 100) 100 1000
    33 0 - 250 (± 100) 100 1000
    40 0 - 5 (± 100) 1 10 34* 0 - 400 (1B)
    ±400(±1В)    		 100 1000
    41 0 - 20 10 100 35 0 - 0,75 (± 0,75) 0,01 0,1
    42 4 - 20 10 100 36 0 - 0,15 (± 0,15) 0,1 1
    43 0 - 10 10 100
    Примечания.
    1 Диапазоны измерений как «± ...», означают диапазоны изме рений от «минус» указанной величины до «плюс» указанной величины;
    * - Диапазон измерений (код заказа 34) подключается через внешний делитель напряжения.
    При заказе этого диапазона измерений внешний делитель напряжения входит в комплект поставки прибора.
    5. Исполнение Общепромышленное Экспортное Тропическое
    Код для заказа 0 1 2
    6. Вид приемки Приемка ОТК Поверка ЦСМ
    Код для заказа 0 1
    7. Шкала. Код единицы измеряемой величины
    Международное Код заказа Русское Код заказа Международное Код заказа Русское Код заказа
    Нет обозначения 000 Нет обозначения 000 mm3 018 мм3 118
    μA 001 мкА 101 cm3 019 см3 119
    mA 002 мА 102 dm3 020 дм3 120
    A 003 А 103 m3 021 м3 121
    kA 004 кА 104 g 022 г 122
    µV 005 мкВ 105 kg 023 кг 123
    mV 006 мВ 106 t 024 т 124
    V 007 В 107 kgf/mm2 025 кгс/мм2 125
    kV 008 кВ 108 kgf/cm2 026 кгс/см2 126
    % 009 % 109 kgf/dm2 027 кгс/дм2 127
    °C 010 °C 110 kgf/m2 028 кгс/м2 128
    mm 011 мм 111 mPa 029 мПа 129
    cm 012 см 112 Pa 030 Па 130
    m 013 м 113 kPa 031 кПа 131
    mm2 014 мм2 114 MPa 036 МПа 136
    cm2 015 см2 115 cm3/3h 032 см3/3ч 132
    dm2 016 дм2 116 dm3/h 033 дм3/ч 133
    m2 017 м2 117 m3/h 034 м3/ч 134
    pH 035 pH 135
    Примечание – По требованию заказчика, по согласованию с предприятием-изготовителем, шкала прибо ра может быть выполнена в единицах измеряемых величин (электрических и неэлектрических), не указан ных в таблице.
    8. Шкала. Диапазон измерений контролируемого параметра Код заказа соответствует диапазону измерений

    Исполнение прибора формируется из последовательного набора кодов заказа.

    Пример:

    Рабочее положение Горизонтальное с цифровым индикатором 00
    Цвет индикации встроенного дисплея Красный 0
    Коммутирующее устройство (2 реле) Нет 0
    Коды диапазонов
    Код 1 0,1 mA 00
    Код 2 1 A 12
    Код 3 10 mV 20
    Код 4 100 V 32
    Вид исполнения общепромышленное 0
    Вид приемки приемка ОТК 0
    Шкала. Код единицы измеряемой величины мА 102
    Шкала. Диапазон измерений контролируемого параметра 1 ... 100 1 ... 100

    Код заказа: Ф0303.1 - 00 0 0 00 12 20 32 0 0 102 1 ... 100

  • Технические характеристики измеритель-регулятора технологического Ф0303.1:

    Параметр Значение
    Габаритные размеры, мм 160x30x215
    Исполнение щитовое
    Рабочее положение горизонтальное, вертикальное
    Количество каналов измерения 1 (4 диапазона)
    Класс точности 0,2 (горизонтальное исполнение)
    1,0 (вертикальное исполнение)
    Тип индикатора цифровой (H = 14мм)
    комбинированный (цифровой (Н = 7мм).+ линейная шкала)
    Индикация измеряемых величин последовательная
    Количество реле, штук
    электромагнитное (5 А, ~ 250 В, =24 В)
    оптоэлектронное (60 мА, ~ 220 В, =220 В)    		 2
    +
    +
    Дополнительный источник питания 24 В есть
    Интерфейс RS485 (протокол) встроен (FT2)
    Дополнительное программное обеспечение DESS - регистрация значений на ПК, отображение параметров и состояний реле, сигнала, управление приборами (простейшая SCADA Yurimov)
    Степени защиты для:
    -передней панели прибора
    -корпуса (металлического корпуса)
    -задней панели прибора
    IP40
    IP20 (IP30)
    IP30
    Питание (сеть), В ~(198-242)
    Условия питания, С +5...+40

  • Комплект поставки Ф0303.1

    № Наименование Количество
    1. Измеритель-регулятор технологический Ф0303.1 1
    2. Ведомость ЗИ 1
    3. Комплект принадлежностей и материалов согласно ЗИ 1
    4. Ведомость ВЭ 1
    5. Комплект эксплуатационных документов согласно ведомости ВЭ 1
