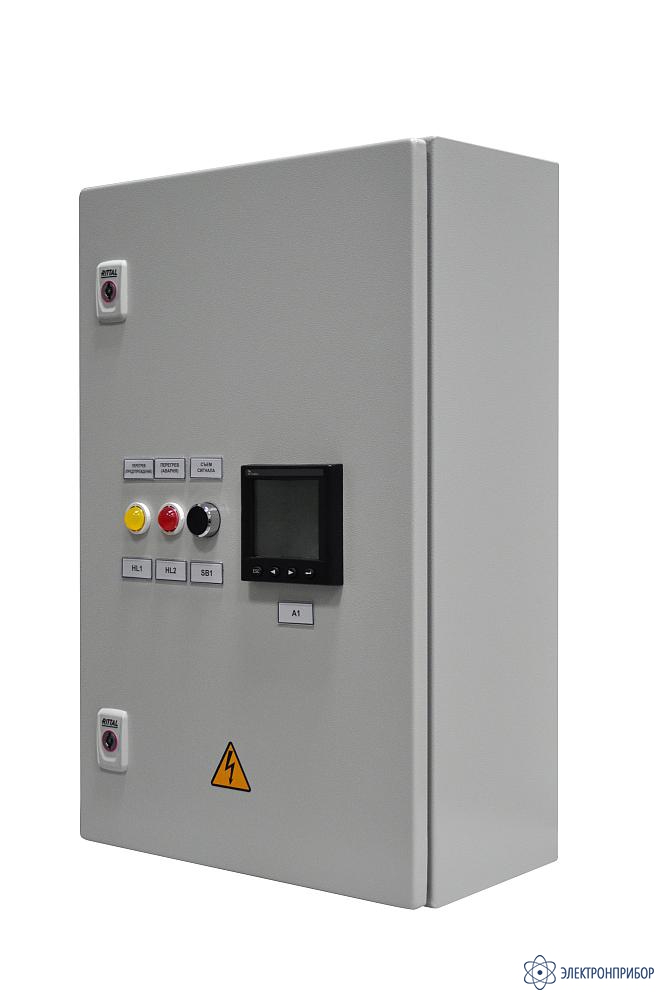

ПАРМА КМТ — комплекс мониторинга температуры

Код товара: 71896

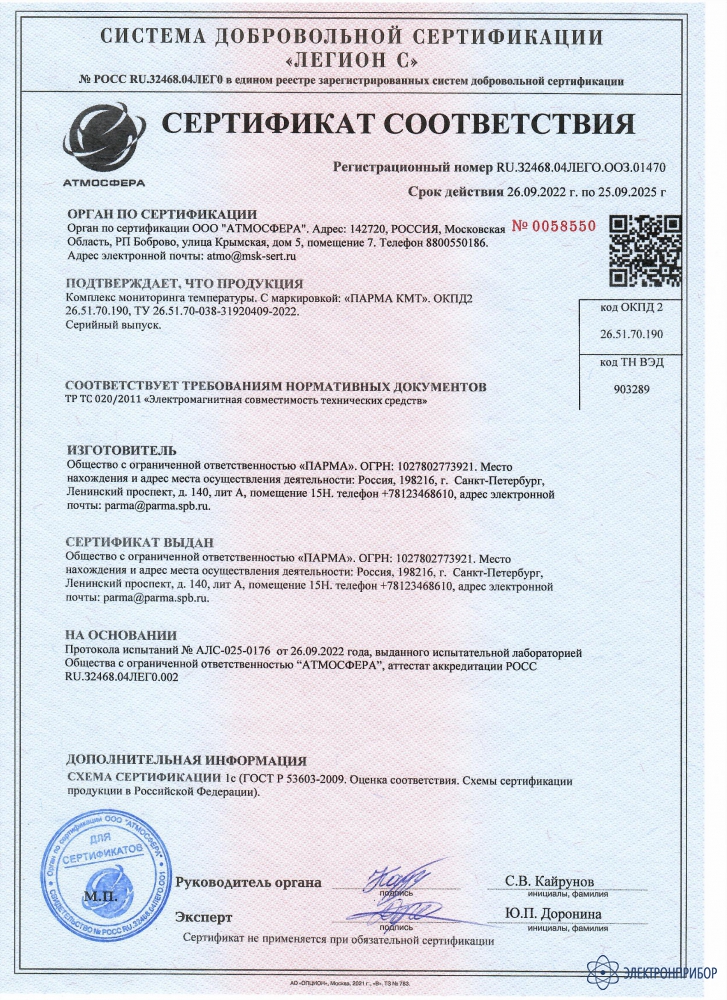

  • Сертификаты

    Назначение комплекса мониторинга температуры ПАРМА КМТ:

    • Осуществление непрерывного беспроводного многоканального мониторинга температур контролируемых объектов и окружающей среды;
    • Выдача аварийных сигналов при достижении пороговых значений (уставок) опасного и аварийного перегрева по температуре и опасной скорости перегрева;
    • Выявление разности температур на однотипных присоединениях;
    • Отображение измеренной температуры и точки контроля;
    • Передача данных телеметрии на устройства верхнего уровня в системы АСУ по протоколу Modbus для обработки, архивации и анализа измерений;
    • Архивация, отображение и анализ данных, выявление трендов и развитие дефектов на уровне ПС, РЭС на основе предлагаемой параметризированной SCADA.

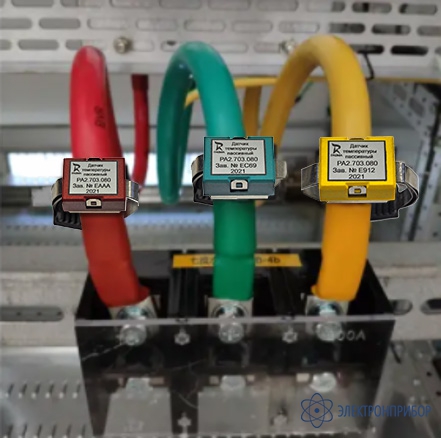

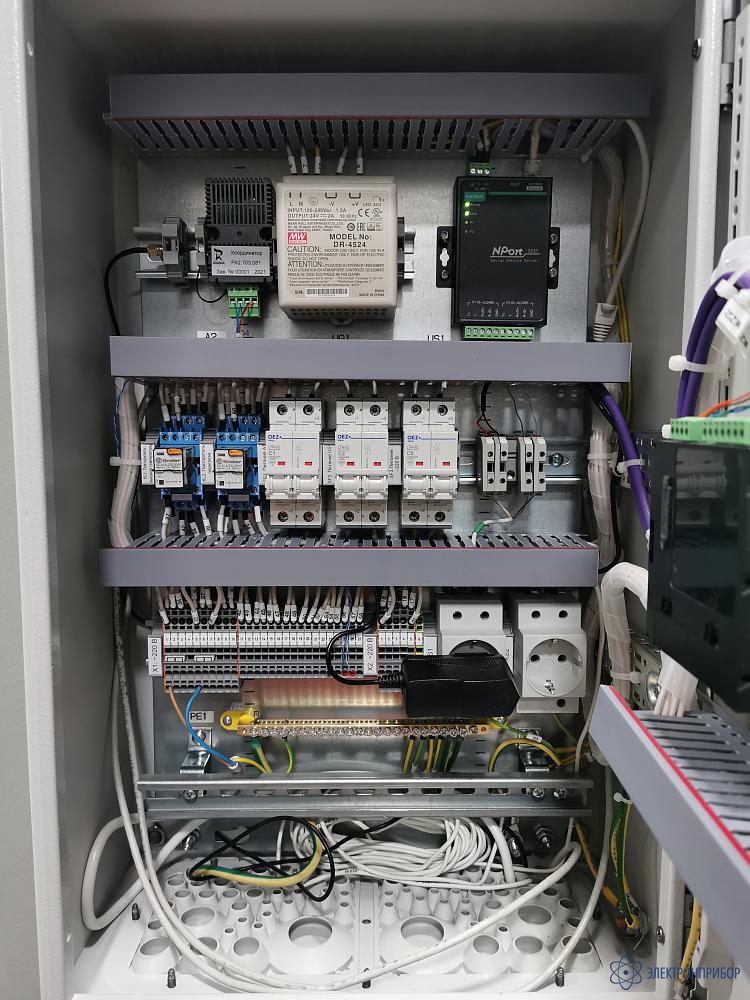

    Комплекс мониторинга температуры «ПАРМА КМТ» устанавливается в распределительных устройствах (РУ) напряжением от 0,4 до 35 кВ в местах подвижных контактов, сборных шин, вводов трансформаторов, кабелей и их соединений со сборными шинами.

    Рекомендуется к применению на особо ответственных объектах, РУ и КРУ с резкими перепадами температур, подверженных вибрации, электроустановках с заканчивающимся сроком службы или выработанным ресурсом эксплуатации.

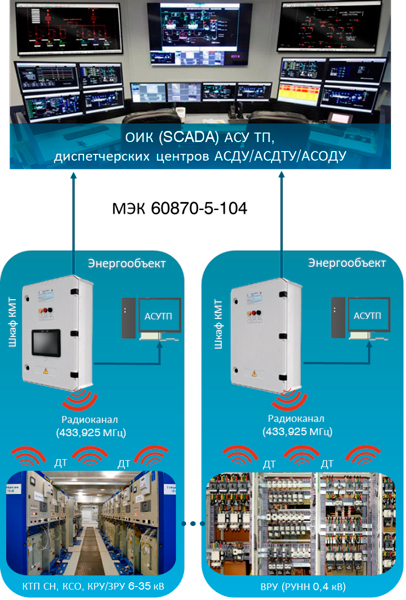

    Структурная схема:

    • распределенная двух/трехуровневая информационная система;
    • беспроводной канал передачи данных измерений температуры с дальностью до 150 м (с возможностью увеличения дальности до 1000 м);

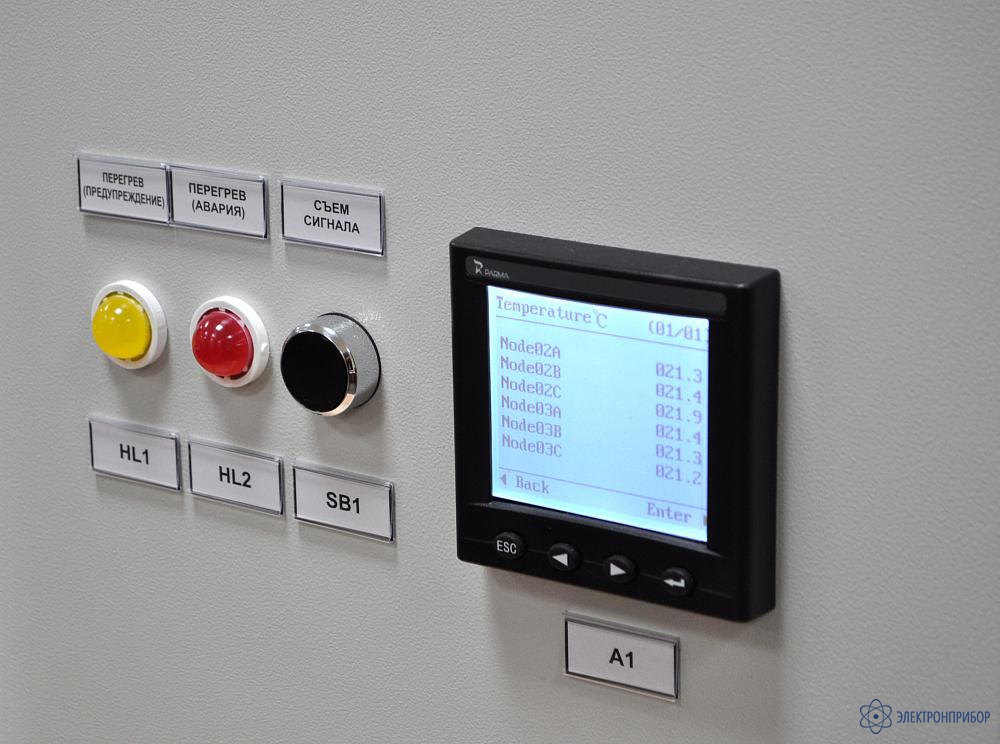

    • возможность реализации местного человеко-машинного интерфейса на дисплее панельного АРМ;
    • выдача аварийно-предупредительной сигнализации типа «сухой» контакт в систему центральной сигнализации или АСУ ТП;
    • передача данных телеметрии в АСУ ТП выполняется по протоколу МЭК 60870-5-104.

    Преимущества комплекса мониторинга температуры ПАРМА КМТ:

    • простота монтажа, отсутствие проводных соединений;
    • уверенный прием телеметрии в пределах объекта;
    • «емкость» обслуживания одного УИТ до 240 датчиков температуры;
    • передача данных телеметрии по протоколу МЭК 60870-5-104 в диспетчерские центры для online мониторинга и аналитики (создания отчетов, построения трендов, логирования данных);
    • сочетание законченного технического решения для КРУ, РП с опционально предлагаемым верхним уровнем для ПС, РЭС на основе собственной SCADA-системой;
    • разумная цена;
    • предусмотрено развитие диагностических алгоритмов.

    Соответствует требованиям НТД *:

    Соответствует требованиям НТД*:

    • ГОСТ 8024-90 Аппараты и электротехнические устройства переменного тока на напряжение свыше 1000 В;
    • РД 34.45-51.300-97 Объем и нормы испытаний электрооборудования;
    • Правила устройства электроустановок» (ПУЭ) 6,7 издание. Глава 1.3.;
    • ГОСТ Р 56511-2015 «Контроль неразрушающий. Методы теплового вида. Общие требования»;
    • ГОСТ Р 53698-2009 «Контроль неразрушающий. Методы тепловые. Термины и определения».

    *Содержат нормы температур нагрева и соответствующие превышения температуры частей аппаратов при продолжительном протекании номинального тока (для трансформаторов тока — наибольшего рабочего первичного тока).

  • Технические характеристики комплекса мониторинга температуры ПАРМА КМТ:

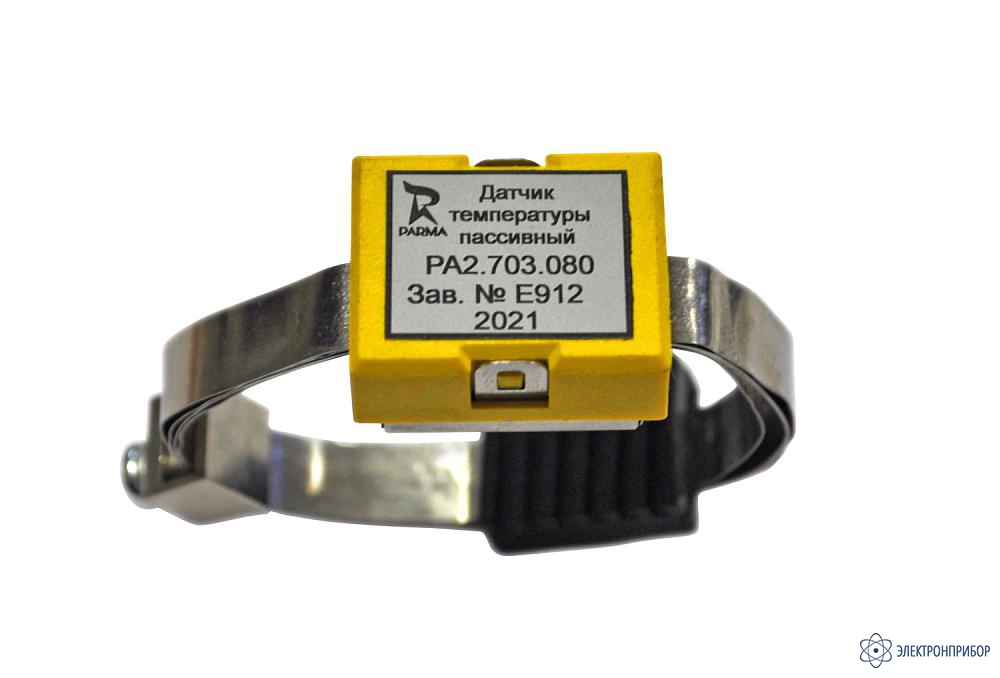

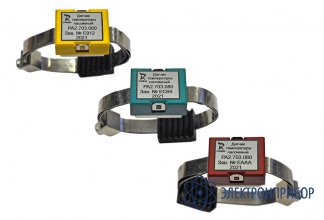

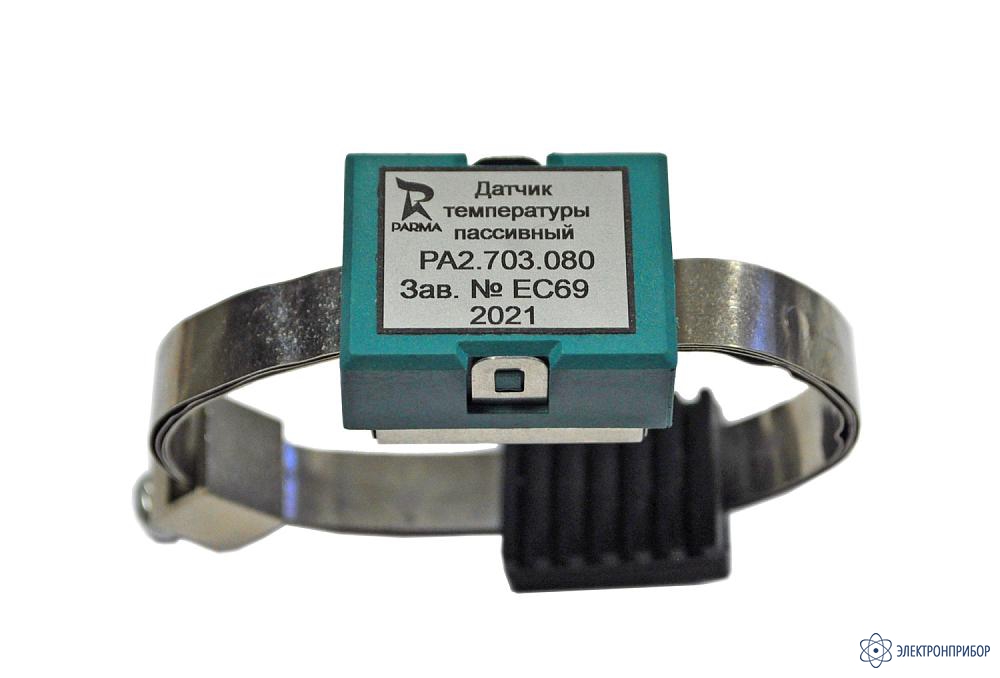

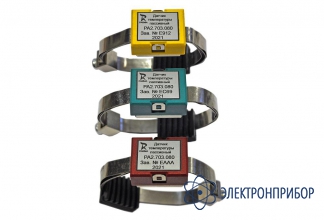

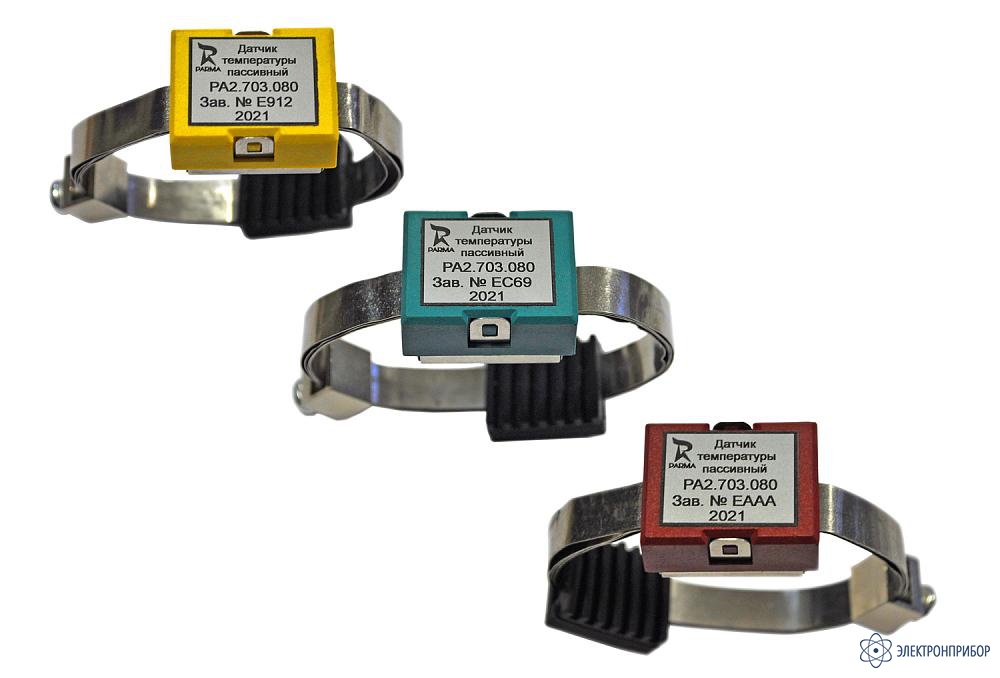

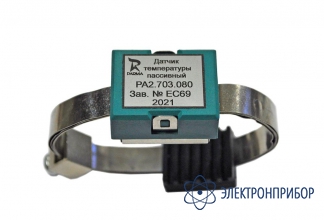

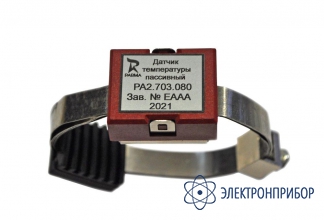

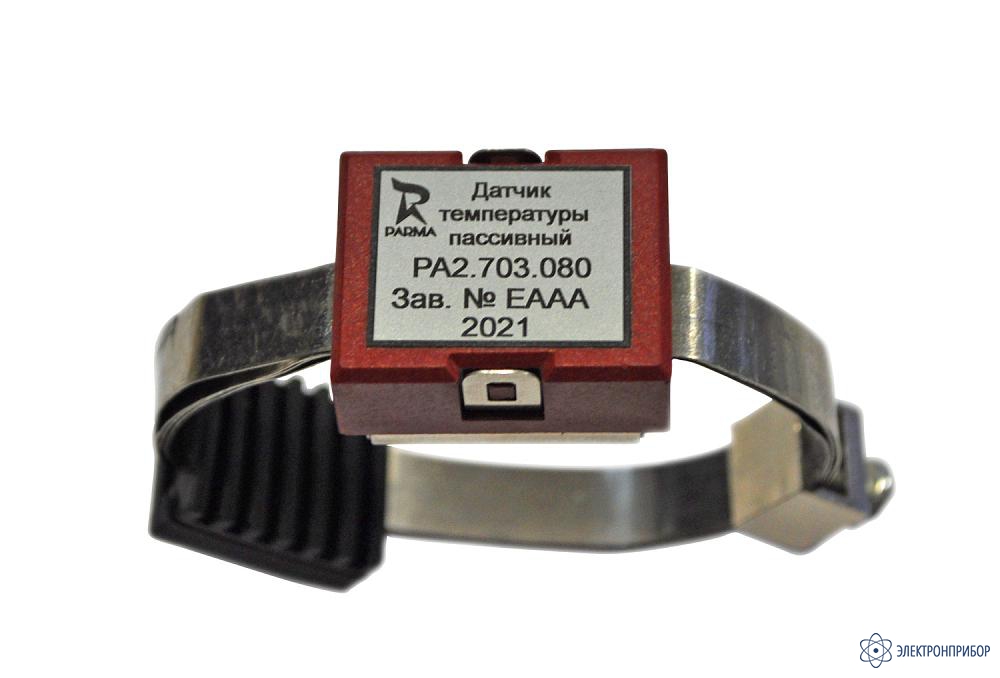

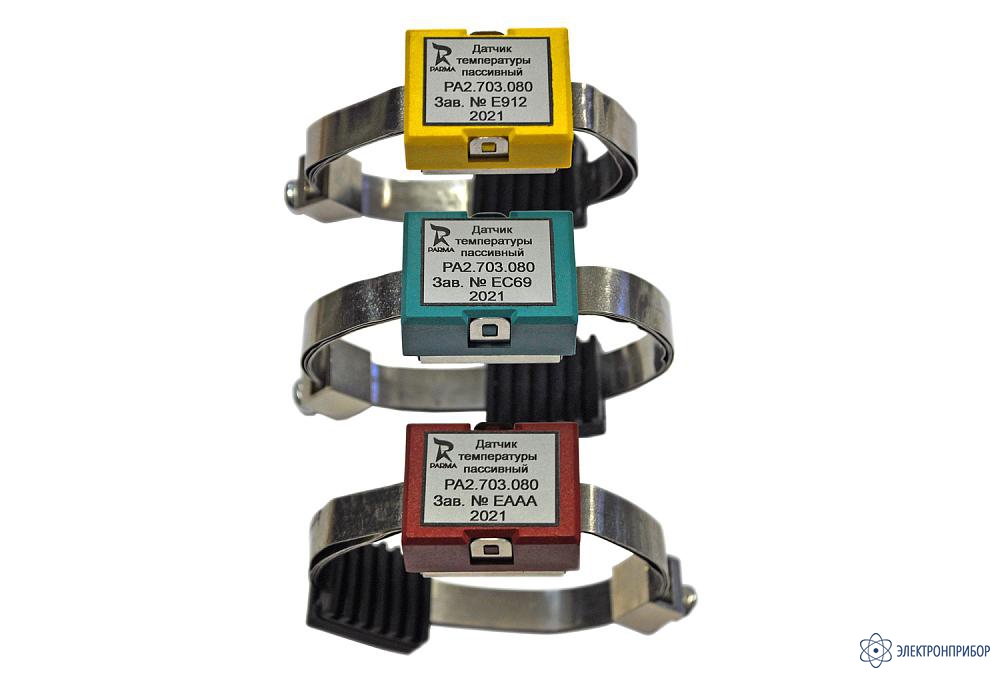

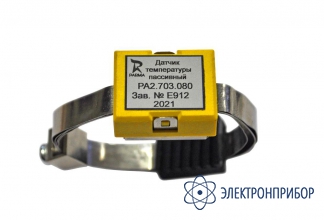

    Датчик температуры пассивный РА2.703.080
    Параметр Значение
    Диапазон контролируемых температур от минус 40 °C до плюс 125 °C
    Погрешность контроля ± 2 °C
    Периодичность передачи данных о температуре по радиосвязи 1 раз в 15 с
    Частота радиосвязи 433,925 МГц
    Максимальная дальность передачи данных о температуре по радиосвязи (в зоне прямой видимости) 150 м
    Минимальное значение переменого тока в токопроводе необходимое для электропитания датчика
    При четырехслойном сложении магнитопровода 10 A
    При трехслойном сложении магнитопровода 15 A
    Окружающая среда
    Температура от минус 40 °C до плюс 125 °C
    Влажность ≤ 95 %
    Атмосферное давление 86–106 кПа

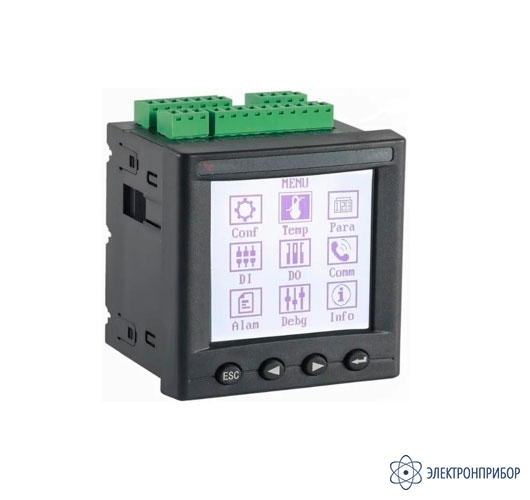

    Устройство измерения температуры РА2.703.082 совместно с координатором РА2.703.081
    Максимальное количество обслуживаемых датчиков температуры 60
    Частота радиосвязи 433,925 МГц
    Электропитание 85-265 В переменного тока
    100-300 В постоянного тока
    Потребляемая мощность ≤10 Вт
    Дискретные выходы
    Количество 2
    Максимальные параметры коммутации 5 A / 250 В (переменного тока)
    5 А / 30 В (постоянного тока)
    Дискретные входы
    Количество 4
    Значение напряжения подаваемого устройством на общую линию (12±2) В
    Информационная связь с верхним уровнем
    Интерфейс RS-485
    Скорость передачи данных в бодах (бит/с) 2400, 4800, 9600, 19200
    (заводская настройка ‒ 9600)
    Протокол Modbus-RTU
    Окружающая среда
    Температура от минус 10°C до плюс 55 °C
    Влажность ≤ 95 %
    Атмосферное давление 86–106 кПа
    Средняя наработка на отказ ≥ 200 000 ч
    Устройство измерения температуры: РА2.703.086
    Максимальное количество обслуживаемых датчиков температуры 240
    Частота радиосвязи 433,925 МГц
    Электропитание 100-265 В постоянного / переменного тока
    Потребляемая мощность ≤ 2 Вт
    Информационная связь с верхним уровнем
    Интерфейс RS-485
    Скорость передачи данных в бодах (бит/с) 2400, 4800, 9600, 19200
    (заводская настройка ‒ 9600)
    Протокол Modbus-RTU
    Устройство измерения температуры: РА2.703.086
    Дискретные выходы
    Количество 2
    Максимальные параметры коммутации 5 A / 250 В (переменного тока)
    5 А / 30 В (постоянного тока)
    Окружающая среда
    Температура от минус 20°C до плюс 55 °C
    Влажность ≤ 95 %
    Атмосферное давление 86–106 кПа
    Устройство измерения температуры: РА2.703.086-01
    Максимальное количество обслуживаемых датчиков температуры (датчиков данные о температуре от которых устройство получает и передает по радиоканалу (ретранслирует) УИТ РА2.703.086 240
    Частота радиосвязи 433,925 МГц
    Максимальная дальность ретрансляции (передачи данных о температуре полученных от обслуживаемых датчиков) по радиосвязи в зоне прямой видимости 1000 м
    Электропитание 100-265 В постоянного / переменного тока
    Потребляемая мощность ≤ 2 Вт
    Окружающая среда
    Температура от минус 20°C до плюс 55 °C
    Влажность ≤ 95 %
    Атмосферное давление 86–106 кПа

  • Комплект поставки ПАРМА КМТ

    № Наименование Количество
    1 Датчик температуры пассивные РА2.703.080 1 *
    2 Устройство измерения температуры РА2.703.082 в комплекте с кабелем для подключения координатора РА2.703.081 (длина 4 м) 1
    3 Координатор РА2.703.081 в комплекте с антенной 1
    4 Устройство измерения температуры РА2.703.086 в комплекте с двумя антеннами 1
    5 Устройство измерения температуры РА2.703.086-01 в комплекте с двумя антеннами 1
    6 Накопитель КМТ РА6.190.375, с записанным на него в формате «PDF» руководством по эксплуатации РА1.014.002 РЭ 1
    7 Паспорт РА1.014.002 ПС 1

    * Количество определяется заданием на поставку.
