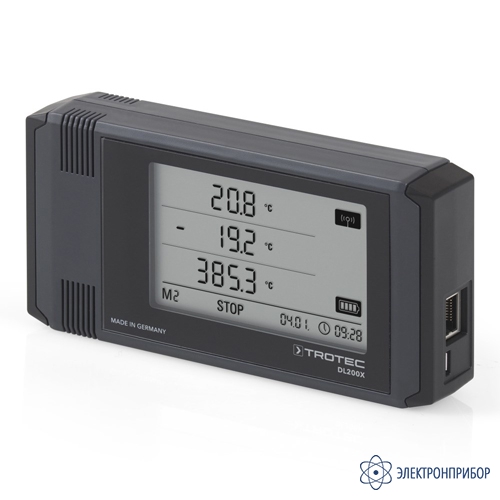

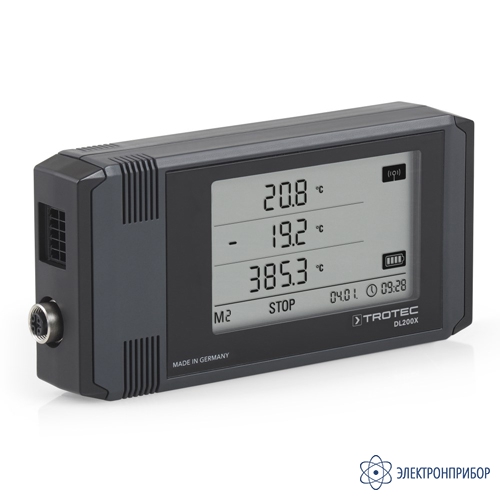

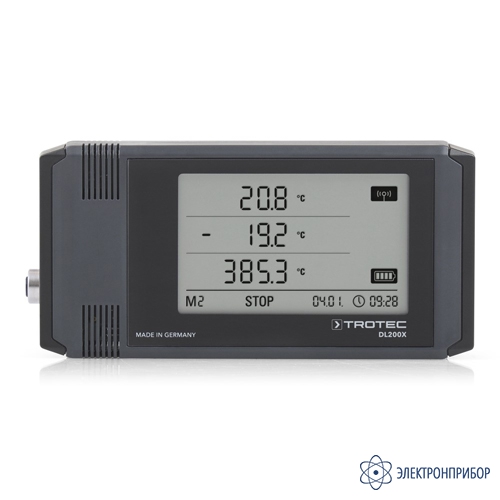

Trotec DL200X — логгер многофункциональный

Код товара: 59613

  • Описание логгера многофункционального Trotec DL200X:

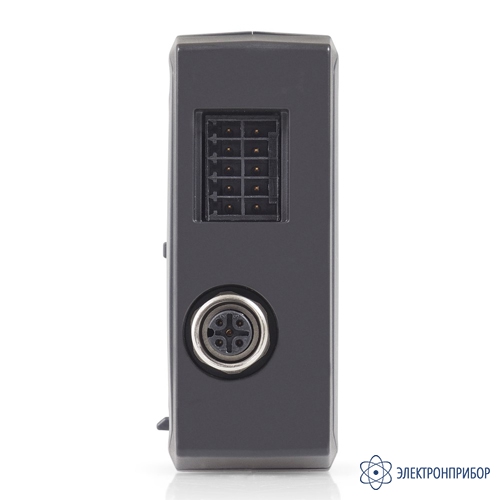

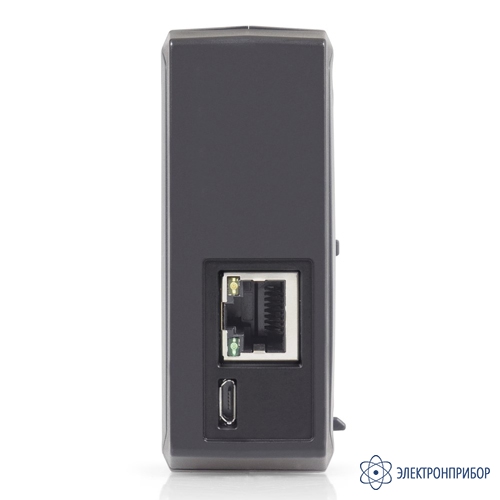

    Логгер Trotec DL200X - идеальный регистратор данных для различных задач мониторинга в системах автоматизации, контроля и управления с обратной связью. В отличие от других профессиональных регистраторов серии DL200, этот прибор не имеет внутренних датчиков, но имеет внешние соединения для цифровых и аналоговых датчиков. Каждый логгер серии DL200 имеет интерфейс USB и LAN для чтения данных. Посредством Power over Ethernet (PoE, опционально по запросу) возможно постоянное долгосрочное использование регистратора. Trotec DL200X можно гибко настроить для любых требований, так как одновременно можно подключить до шести различных датчиков. Интерфейс RS485 может использоваться для интеграции до четырех интеллектуальных шинных датчиков, например, счетчиков частиц или датчиков температуры / влажности для чистых помещений. Кроме того, Trotec DL200X имеет 10-контактный терминал, который можно использовать для подключения еще двух аналоговых датчиков, таких как датчики температуры PT100, термопары (тип K, J, S) или датчики напряжения и тока. В максимальной конфигурации шесть различных датчиков могут работать одновременно на Trotec DL200X и, в сочетании с возможностями локальной сети устройства, могут считываться на больших расстояниях. В результате каждый Trotec DL200X может управлять 32 группами каналов и 128 каналами измерения.


                                                                            Все регистраторы опционально доступны с белым или желтым корпусом

    Определение канала измерения - сколько измеренных значений можно записать?

    Термин «измерительный канал» означает одну индивидуально выбираемую «дорожку записи», т.е. значение которое должно быть зарегистрировано. Для каждого измеренного значения и единицы измерения (группы каналов) можно записать один или несколько из четырех следующих типов измеренных значений: текущее, минимальное, максимальное или среднее. Каждое из этих четырех значений представляет канал измерения. Таким образом, максимальное количество доступных каналов измерения для каждого регистратора данных - это количество обнаруживаемых групп каналов (например, температура в °C), умноженное на четыре типа измеренных значений. В общей сложности 20 из этих измерительных каналов могут быть свободно выбраны для регистрации и три для отображения.

    Общий список измеряемых параметров с помощью внешних датчиков:

    • Концентрация CO₂ [ppm];
    • Температура поверхности [° C];
    • Температура материала [° C];
    • Температура воздуха [° C];
    • Влага древесины [цифры];
    • Строительная влажность [цифры];
    • Относительная влажность [%];
    • Абсолютная влажность [г / м³];
    • Температура точки росы [° C];
    • Напряжение аккумулятора [мВ, В];
    • Напряжение [мВ, В];
    • Ток [мА, А];
    • Абсолютное давление воздуха [гПа, Па];
    • Относительное давление воздуха [гПа, Па];
    • Перепад давления [Па];
    • Скорость потока [м / с];
    • Соотношение смешивания [г / кг сухого воздуха];
    • Концентрация частиц [0,1 мкм];
    • Концентрация частиц [0,2 мкм];
    • Концентрация частиц [0,3 мкм];
    • Концентрация частиц [0,4 мкм];
    • Концентрация частиц [0,5 мкм];
    • Концентрация частиц [1 мкм];
    • Концентрация частиц [5 мкм];
    • Концентрация частиц [10 мкм];
    • Концентрация частиц [х мкм];
    • Концентрация частиц [у мкм];
    • Концентрация частиц [мкм];
    • Температура влажной колбы [° C];
    • Глобальная радиация [Вт / м²];
    • Уровень освещенности [лкс];
    • Количество осадков [л / м²];
    • Скорость ветра [м / с];
    • Направление ветра;
    • Влажность грунта;
    • Влажность листьев.

    Особенности логгера многофункционального Trotec DL200X:

    • Не требующий обслуживания высококачественный измерительный прибор «Сделано в Германии»;
    • Обнаружение и документирование измеренных значений с защитой от взлома;
    • Идеально подходит для измерения в течение длительного периода;
    • Хранение до 3 200 000 измеренных значений;
    • Одновременная запись до 20 отдельных каналов измерения;
    • Сетевая функция;
    • Низкое потребление энергии;
    • Гибкое электропитание от батарей или USB;
    • Функция таймера, переменные интервалы измерения, функция сигнализации для каждого канала измерения;
    • Трехстрочный ЖК-дисплей для отображения измеренных значений;
    • Профессиональное программное обеспечение.

  • Технические характеристики логгера многофункционального Trotec DL200X:

    Параметр Значение
    Измерение относительной влажности воздуха (RH)
    Тип зонда С внешним зондом Trotec TS920 (опция)
    Диапазон измерения 0 ... 100% относительной влажности
    Разрешение (шаг измерения) 0,1% относительной влажности
    Погрешность измерения ±2% относительной влажности (при +25°C в диапазоне от 0% до 90% относительной влажности);
    ±3% относительной влажности (в остальном диапазоне)
    Тип сенсора датчика Ёмкостной
    Измерение температуры воздуха (TEMP)
    Тип зонда С внешним зондом Trotec TS920 (опция)
    Диапазон измерения -40 ... +80°C
    Разрешение (шаг измерения) 0,1°C (при +20°C)
    Погрешность измерения ±0,3°C (в диапазоне от -10°C до +50°C);
    <0,5°C (в остальном диапазоне)
    Тип сенсора датчика NTC
    Измерение точки росы (DP)
    Тип зонда С внешним зондом Trotec TS920 (опция)
    Диапазон измерения -40 ... +80°C
    Измерение абсолютной влажности воздуха
    Тип зонда С внешним зондом Trotec TS920 (опция)
    Диапазон измерения 0 ... 300 г / м³
    Соотношение смешивания
    Тип зонда С внешним зондом Trotec TS920 (опция)
    Диапазон измерения 0 ... 550 г / кг
    Измерение температуры (термопара тип К)
    Тип зонда С внешними зондами (опция)
    Диапазон измерения -200 … +1200°C
    Погрешность измерения ±1°C или ±0,5% (в диапазоне от -200°C до 0°C);
    ±1°C или ±0,2% (в остальном диапазоне)
    Измерение температуры (термопара тип J)
    Тип зонда С внешними зондами (опция)
    Диапазон измерения -200 … +1200°C
    Разрешение (шаг измерения) < 0,2°C
    Погрешность измерения ±1°C или ±0,5% (в диапазоне от -200°C до 0°C);
    ±1°C или ±0,2% (в остальном диапазоне)
    Измерение температуры (термопара тип S)
    Тип зонда С внешними зондами (опция)
    Диапазон измерения -50 … +1700°C
    Разрешение (шаг измерения) < 0,2°C
    Погрешность измерения ±1°C или ±0,5% (в диапазоне от -50°C до 0°C);
    ±1°C или ±0,2% (в остальном диапазоне)
    Измерение температуры (термопара тип Pt100)
    Тип зонда С внешними зондами (опция)
    Диапазон измерения -200 … +500°C
    Разрешение (шаг измерения) < 0,02°C
    Погрешность измерения ±0,2°C или ±0,1%
    Измерение напряжения (аналоговый вход)
    Тип зонда С внешними зондами (опция)
    Диапазон измерения 4 … 20 мА (при 2х-проводном включении);
    0 … 20 мА (при 3х-проводном включении)
    Разрешение (шаг измерения) < 5 мкА
    Погрешность измерения ±4 мкА или ±0,1%
    Сопротивление нагрузки Около 50 Ом
    Внутренняя память
    Память измерений 16 MB, 3200000 измерений
    Интервал измерений 10/30 с, 1/10/12/15/30 мин, 1/3/6/12/24 ч
    Интервал сохранения 1/10/12/15/30 мин, 1/3/6/12/24 ч
    Доступные каналы измерений 128 (32 группы)
    Количество каналов регистрации данных До 20 каналов паралельно
    Дисплей
    Тип дисплея LCD, 90 х 64 мм (монохромный)
    Встроенные интерфейсы
    USB USB (type mini B)
    LAN Разъем RJ-45
    Программное обеспечение, связь с ПК и обмен данными
    Тип соединения с ПК USB, LAN
    Необходимость установки драйвера или ПО Приложение SmartGraph
    Системные требования к ОС Windows 7 или выше
    Разъемы для внешних зондов RS-485 (Sensor BUS) разъем, 10-контактный разъем
    Количество одновременно подключенных внешних датчиков 6 единиц
    Параметры питания
    Источник питания Батарея 4x 1,5V (тип АА)
    Время автономной работы > 1 года (в зависимости от подключенных зондов)
    Источник внешнего питания От USB, LAN (конфигурация PoE - питание через витую пару)
    Эксплуатационные характеристики
    Условия эксплуатации Температура от -20°C до +50°C;
    влажность до 95% (без образования конденсата)
    Условия хранения Температура от -20°C до +50°C;
    влажность до 95% (без образования конденсата)
    Максимальная высота над уровнем моря 10000 метров
    Масса-габаритные показатели
    Размеры 180 х 32 х 78 мм
    Вес (нетто) 250 г
    Особенности исполнения корпуса
    Класс защиты корпуса IP54
    Материал корпуса ABS (пластик)

  • Комплект поставки Trotec DL200X

    № Наименование Количество
    1 Логгер многофункциональный Trotec DL200X 1
    2 CD-ROM с программным обеспечением SmartGraph на 3 ПК для графического и численного представления оценки измеряемых величин 1
    3 Соединительный кабель USB 1
    4 Батарея 4
    5 Руководство по эксплуатации 1

    Дополнительная комплектация DL200X:

    (Поставляется за отдельную плату)

    № Наименование
    1 Конфигурация прибора в версии PoE
    2 Датчики BUS
    3 Удлинительный кабель
